Wilson VH3300 自动化维氏/努氏硬度计
自动化维氏/努氏硬度计
DiaMet硬度自动化软件为VH3100和VH3300硬度计用户提供了高效、全自动的测试环境，使得客户在最短的时间内获得最 佳的硬度测试结果。
硬度测试更便捷
通常在设置和操作时，自动化程度越高，复杂性也越高。DiaMet打破这一惯例，提供了快速、简单的操作，即使无经验的用户也能使用，同时还保留了专业用 户所需功能的灵活性及多样性。一旦设置好测试程序，操作者只需点击或触碰（触摸屏操作时）4下，即可运行该程序进行一系列维氏/努氏硬度测试。
宽载荷范围（显微）维氏/努氏硬度计
VH3300配备6位转塔，可同时安装3个力值传感器和3个压头，因此适用载荷范围非常宽，为10gf至50kgf。在配置VH3300时，可根据您的测试需求，选择小型10N力值传感器、中型100N力值传感器或大型500N力值传感器。 此外，加上Wilson DiaMet软件，按照ISO 6507、ISO 4545和ASTM E384标准要求，VH3300硬度计非常适合宏观维氏、显微维氏和努氏硬度测试。 如果您只要求 0.05—10kg载荷范围，不妨考虑一下我们的VH3100硬度计！
防碰撞系统
防碰撞系统可检测到测试路径中的意外障碍物，从而防止压头或物镜因碰撞而损坏。在测试过程中，对运动系统进行持续监测，如果探测到障碍物，系统将立即停止运动。防碰撞系统为操作者提供了一项无与伦比、独特的重要安全优势，同时减少停机时间和维护费用。
图形模式编辑器和视频叠加
利用DiaMet™程序编辑功能，用户可以通过多种不同的变量创建任意数量的测试程序。精确度高，而且可以预览。同一程序可以创建不同的测试类型，并且可 以将不同的测试力编入同一程序中。整个测试程序将自动运行。打压之前，操作者可以预览将要打点的位置。 Diamet软件具有视频叠加功能，这在测试多条程序时非常有用，可以避免重复打点。
导航地图概览
利用全景相机的功能，可以拼接得到样品的全貌图。只要在试台的移动范围内，任何形状和大小的样品均可以通过扫描得到样品全貌图。通过样品全貌图，可以快速准确找到测试点的位置。

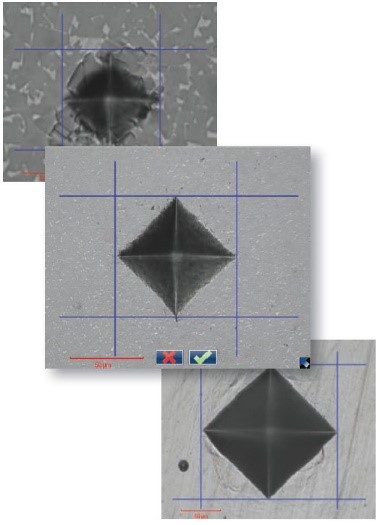

自动照明 自动焦距 自动测量
重现、重现、再重现；DiaMet 自动聚焦功能非常强大！
软件可以轻松地从30m
m或更远处对焦。当近距
离聚焦时，可实现剪切式的
自动聚焦速度。Diamet™自
动聚焦算法树立了行业新标准。
自动照明功能可以不受材质类
型（钢、工具钢、碳化物、涂
层）的影响，根据样品的表面
情况自动调整到好的状态。

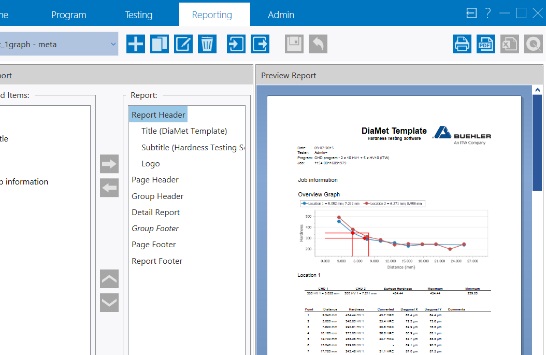

报告
核实图表和网格中的测试结果，根据需要重新测量或重新打压。将结果导出到PDF、打印机或Excel。
Wilson VH3100 Wilson VH3300
|
转塔 |
自动,3位+全景相机位 |
自动,6位,含全景相机位 |
|
压头位数 |
1（可选配快速更换型） |
多达3位（可选） |
|
测试载荷（可选） |
|
小型力值传感器(10N)10gf - 1kgf |
|
|
中型力值传感器(100N)50gf - 10kgf |
100gf - 10kgf |
|
|
|
大型力值传感器(500N) 0,5kgf - 50kgf |
|
全景摄像头（选项） |
0.5 x 0.5in (13 x 13mm) |
6.5 x 5.4mm |
|
垂直行程 |
125mm, 160mm (对于215mm型号，包括55mm支撑块） |
105mm |
|
标尺 |
HK.HV |
|
|
测试载荷精度 |
±1.5%<200g±1% >=200g |
|
|
加载方式 |
闭环传感器 |
|
|
持续时间 |
1-999s |
|
|
符合标准 |
ASTM E384 & E92; ISO 6507, 9385, 4546 |
|
|
放大率范围 |
30x – 2000x, 具有数字变焦功能 |
|
|
显示 |
LED |
|
|
|
|
|
|
|
|
|
|
|
|
|
试台选项规格
大型试台 超大型试台
|
行程 |
7.08 x 7.08in [180 x 180mm] |
11.8 x 7.08in [300 x 180mm] |
|
有效工作范围,VH3100 |
5.5 x 5.7in [140 x 145mm](5.5 x 4.3in) [140 x 110mm] 全景相机下) |
10.2 x 5.7in [260 x 145mm]10.2 x 4.3in [260 x 110mm] 全景相机下） |
|
重量 |
±22.0 lbs [±10kg] |
±30.8 lbs [±14kg] |
|
尺寸 |
11.02 x 10.23 x 2.75in [280 x 260 x 70mm] |
15 x 10.23 x 2.75in [380 x 260 x 70mm] |
|
移动速度 |
1.06in/s [24mm/s] (XY) |
|
|
分辨率 |
0.5μm |
|
|
重复性 |
优于5μm |
|
|
精度 |
绝对精度μm：测量长度mm/3+5（从目标中心处） |
|
软件参数
|
软件名称 |
Wilson DiaMet™ |
|
聚焦 |
自动聚焦，或手动 |
|
亮度 |
自动照明，或手动调整 |
|
测量方式 |
手动或自动压痕测量 |
|
试台移动 |
可以以多种方式进行自由移动：CHD、直线、圆、矩阵或其它形状 |
|
可选择功能 |
全景扫描和拼接 |
环境要求
|
工作温度 |
50 - 100°F [10 - 38°C] (注：在ISO&ASTM标准中建议68 - 79°F [20 - 26°C] |
|
湿度 |
10 - 90% 无冷凝 |
|
功率 |
370VAC - 100-240VAC, 50/60Hz |
|
重量 |
VH3100: 82.7 lbs [37.5kg] 包括180180平台不包含显示器 |
|
|
VH3300: 144lbs [65kg] 包括180180平台不包含显示器 |
