Wilson®VH1150 维氏硬度计
- 进口硬度计,数值测量精准原装进口硬度计,北京创诚致徍科技有限公司诚心为您推荐,进口硬度计质量有保证,您可放心与我们联系。
- 多功能和拥有宽范围显微硬度和维氏硬度测试标尺的用户操作系统
- 0.3 - 50 kgf 十个单独加载力
- 自动选择不同试验力
- 5 位自动转塔
- 高质量LED 灯光照明
- 可选的Hi Res CCD 摄像头整合在硬度计内部-连接线不外露
- USB 数据输出CSV 文件,易于在Excel 打开
规格
· 试验周期 – 自动加载砝码

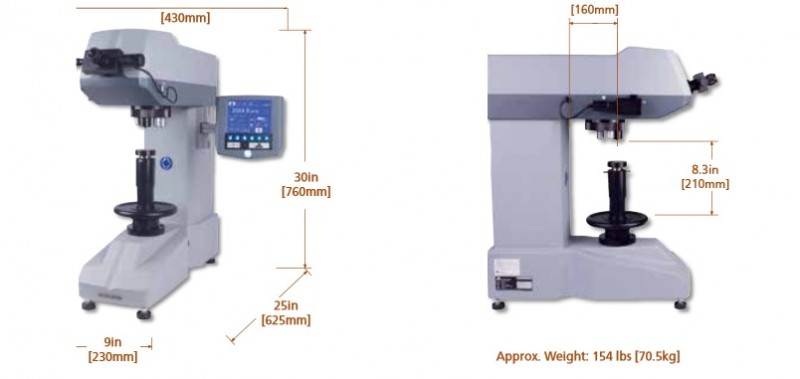

· 最大允许试件高度 – 8.2in [210mm] / 带标准V型试台
· 中心线处深度 – 6.3in [160mm]
· 试台 – Ø 60mm 平试台 (标准); V型台,手动或自动XY平台可选
· 数据输出 – USB 和 RS232
· 用户界面 – 4.7in 多语言LCD触摸屏 + 物理按键
· XY-平台可选 – 100 x 100mm 手动平台, 25 x 25mm 行程;自动XY平台,行程100100mm (仅限使用PC电脑软件时)
· 自动测试软件 – 从基本型测量系统到全自动测试系统可选
· 符合标准 – ISO 6507, ASTM E384
· 电源 – 370W, 100-240VAC, 50/60Hz
Wilson VH1150是一台终极进化的维氏硬度计,可提供300gf-50kgf的独特负载范围。自动加载选择为用户省去了一个难以操作的旋钮,并开启了自动化应用的新可能。连同可调节的底盘和倾斜的用户界面,自动加载的选择为用户打造了完全符合人体工学的系统中心。多尺度变换,形状校正和USB数据输出使硬度测
试更容易,帮助您能更专注于测试过程中的控制。
测试载荷范围 & 硬度标尺
|
0.3kg |
0.5kg |
1kg |
2kg |
3kg |
5kg |
10kg |
20kg |
30kg |
50kg |
HV |
HV0.3 |
HV0.5 |
HV1 |
HV2 |
HV3 |
HV5 |
HV10 |
HV20 |
HV30 |
HV50 |
HK |
HK0.3 |
HK0.5 |
HK1 |
|
|
|
|
|
|
|
五位自动转塔
该VH1150自动转塔的精密机械允许快速安静的定位,压头和物镜切换也是其自动测试循环的一部分。
转塔提供4个物镜位置,满足了用户所需应用的所有放大倍率。标准10x和20x物镜可以延伸或扩展到50x,甚至是lOOx的物镜,从而满足了对高达1000x的应用。可选5x物镜具有宽的视野,使得自动XY平台控制起来更容易。
自动选择载荷
加载选择是通过触摸屏界面控制,无需用户手动操作。这不仅满足人体工学,也有助于防止用户操作错误。
最好的光学系统确保结果的准确性
精确的压入系统是硬度计的关键要求,但是,它必须与准确的压痕测量系统相结合。
高品质的光学系统与具有专利权的组件系统,为用户提供了无与伦比的图像质量,这在以前的硬度测试系统中是无法达到的,能提供尽可能最准确的测试精度。
可选在该系统上附加一台数码相机,这是自动化程序所需的。该相机安置在机器内部,避免灰尘和污染物进入,同时也防止了机器对准移位。
Wilson®VH1150 应用特点
Smart UI - 功能全变&使用便捷
-智能化的用户操作界面,标签式的操作菜单可以进行测试,统计,和设置。用户无需通过深埋的菜单进行设置。
-5 7英寸超大触摸屏提供了50%更多的可视范围。
-常用功能按钮设置成机械按键,例如,打压,转塔旋转,亮度等,这样可以延长使用寿命,节省更换费用。
-扩展的统计功能是内置的,包括均值,标准差,最小值,最大值和范围。
-Eco-Power使VH1150进入待机模式时不能使用。
-形状校正,以测试凸面或凹面形试样。
-硬度转换为洛氏,布氏或拉伸强度根据ASTM E140和IS018625标准。
-VH1150测试数据可以与一个单一的按钮通过一个集成的USB端口导出。结果保--存为csv格式,它可以在Microsoft Excel和其它分析程序中轻松打开以定义默认的测试物镜,这样测试完成以后,会自动转到默认的测试物镜位置。
选择正确的夹具
安装和测试时,保持试样固定在夹具上是非常重要的。正确的夹具将有助于确保样品稳定。
各种不同的夹具,可以用来夹持镶嵌样,小直径的圆柱样,线状样品,薄型试样等。
相机和自动化选择
硬度仪的操作可以通过专业的综合的软件进行控制,例如自动打压,自动测量,设置和自动程序的运行,最小程度的受到人为的影响
基本版的软件可以使得客户在屏幕上测量压痕,既简单又方便。用户需要在屏幕上手动测量压痕。屏幕上测量压痕可以提高压痕的识别性和结果的重现性。若是用半自动软件,测试点的位置可以通过自动XY试台控制。
自动压痕测量功能(全自动版本是标配,半自动和基础版本是可选配置),不仅降低了整体测试时间,也减少了手动测量时可能会出现的错误。软件使用先进的成像处理过程,和多种算法来识别压痕的边界。可以通过调整这些参数来测量各种不同测量条件。
使用一套简单的工具,用户便可在程序中自定义测试模式。程序可以保存并在需要时编辑,复制或修改。预先设定好的
程序可以继续加步骤或修正,以适应某些特定的应用。用户可保存所设定好的时间和提高定位精度。

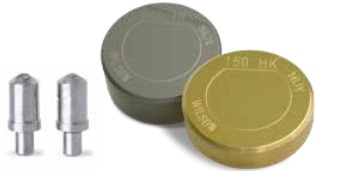

Wilson®硬度块 & 压头
Wilson的硬度块和压头的使用范围非常宽,可应用于Vickers, Knoop, Rockwell和Brinell的测试。符合一系列国际标准,包括ASTM和ISO。硬度块和压头符合最新的标准和使用最新的光学测量技术。我们拥有自己的校准实验室,可直接NIST溯源,并通过了A2LA的ISO /IEC 17025国际公认标准。
规格
硬度标尺 |
HV.HK |
测试载荷 |
300gf-50kgf |
测试跨度 |
0.3 – 0.5 – 1 – 2 - 3 -5 – 10 – 20 – 30 – 50kgf |
测试载荷精度 |
±1.5% < 200g, ±1% > 200g |
加载力 |
电机控制砝码 |
保持时间 |
1-99秒 |
符合标准 |
ASTM E384 & E92; ISO 6507, 9385, 4546 |
转塔 |
五位自动转塔 |
物镜 |
10x, 20x 标配40x, 50x & 100x 可选 |
目镜 |
数字, 分辨率0.01μm @200x |
照明 |
LED |
工作温度 |
50 - 100°F [10 - 38°C] |
工作湿度 |
10 - 90% 不凝结 |
电源 |
65W - 100-240VAC, 50/60Hz |
序列号 描述
W1151 |
VH1150 pack: 主单元, 数字目镜, 10x & 20x SWD 物镜, Ø63mm 平试台 |
W9170506 |
模拟XY试台 |
W9170507 |
数字XY试台(如:数据线 |
W9170509 |
用于连接微分头和电脑的数据线 |
W5XLWD |
5x 长工作距离物镜 |
W10LWD |
10x 长工作距离物镜 |
W20LWD |
20x 长工作距离物镜 |
W40LWD |
40x 长工作距离物镜 |
W50LWD |
50x 长工作距离物镜 |
W100LWD |
100x 长工作距离物镜 |
