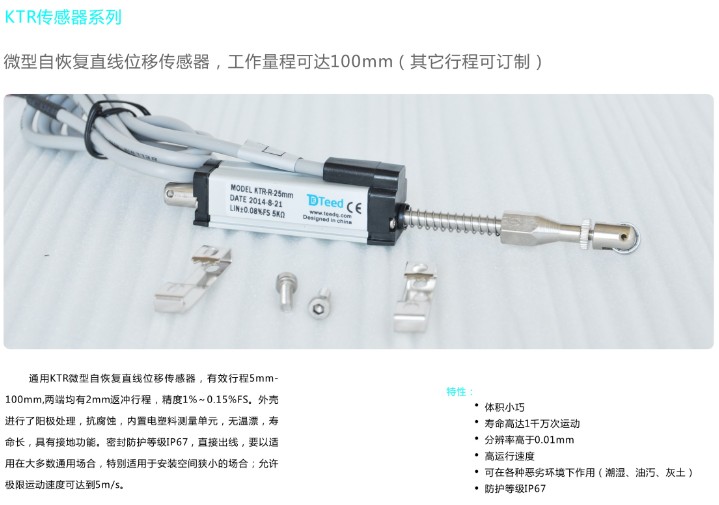

通用KTR微型自恢复系列直线位移传感器，有效行程5mm～100mm，两端均有2mm缓冲行程，、精度1%～0.3%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；顶推杆无需安装，无需对中，顶推角90±3°，允许顶推极限运动速度为3m/s

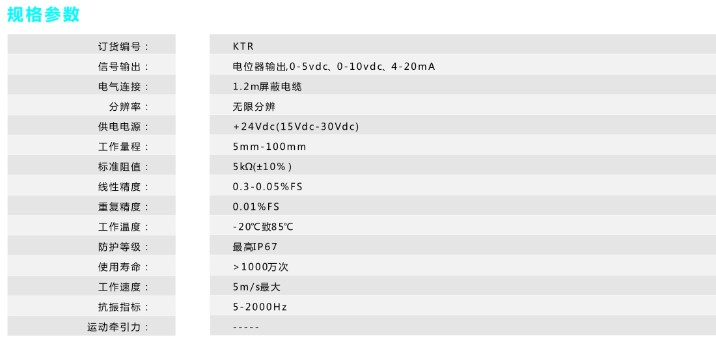

KTR微型自恢复系列参数表
|
公称行程规格 |
mm |
5 |
10 |
15 |
|
25 |
50 |
75 |
100 |
|
|
电阻行程(A.E) |
mm |
5 |
10 |
15 |
|
25.5 |
50.5 |
75.5 |
101 |
|
|
机械行程(M.T) |
mm |
9 |
14 |
19 |
|
29.5 |
54.5 |
79.5 |
105 |
|
|
相对线性精度(FS) |
±% |
1% |
0.5% |
0.3% |
||||||
|
电阻值±10% |
KΩ |
2 |
5 |
|||||||
|
解析度/分辨率 |
模拟 |
Infinite无限解析 |
||||||||
|
重复性精度 |
mm |
0.01 |
||||||||
|
最大工作速度 |
m/s |
3 |
||||||||
|
建议输出环电流 |
μA |
1 |
||||||||
|
使用温度环境 |
℃ |
-40℃ ～ +120℃ |
||||||||
|
输出信号类型 |
Vdc |
0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载 |
||||||||
|
尺寸A |
mm |
43.5 |
48.5 |
53.3 |
|
78 |
93 |
118 |
143 |
|
|
重量(不含配件) |
g |
56 |
58.5 |
60 |
|
63 |
70 |
77 |
84 |
|
|
备注 |
|
内置弹簧 |
外置弹簧 |
|||||||
