名称：活塞式压力真空计

型号：YS- 0.25  /  0.6

量程：YS- 0.25  （-0.1 ~ 0 ~ 0.25） MPa

      YS- 0.6   （-0.1 ~ 0 ~ 0.6）MPa

精确度：0.05 级  0.02 级  0.01 级

活塞杆/缸：合金钢

砝码：无磁不锈钢

介质：变压器油或变压器油与煤油的混合油

压力源：压缩空气或氮气

 概述

活塞式压力真空计YS系列各项指标完全符合JJG236-2009“活塞式压力真空计”国家计量检定规程。我研究所有40年核心技术积累，设计的活塞压力真空计，活塞杆和活塞缸采用高硬度合金钢，经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞压力真空计鉴别力；砝码已经进行压力形变系数和当地重力加速度的修正；被检表接头处设计有截止阀，截止阀能及时关闭被检系统之间的压力。由于活塞式压力真空计在加减砝码时，必须减压将活塞降下来，而被检精密压力表、压力变送器、压力传感器等和系统之间若不能被截止，表中的压力会随着活塞升降而升降，则考核不出被检表的回程误差，就不能符合精密压力表、压力变送器、压力传感器等检定规程的要求和耐压检定的要求，有了此阀，可以有效解决此问题。

性能特点

 ★  各项指标完全符合JJG236-2009 《活塞式压力真空计》国家计量检定规程。

 ★  活塞杆和活塞缸采用高硬度合金钢，经精工研磨，其圆度误差和间隙极小，因而极大的提高活塞转动延续时间，也就相应减小活塞下降速度，提高活塞式压力真空计鉴别力。

 ★  砝码已经进行压力形变系数和当地重力加速度的修正。

 ★ 被检表接头处设计有截止阀，方便检测精密压力表、压力变送器和压力传感器。

 ★ 被检表采用不锈钢快速压力接头，安装方便，绝无泄漏现象。

 ★ 电动加压，轻便耐用

 ★ 可作为传递用检定活塞式压力计；也可做高精度测试用，配MPa砝码

 ★ 测量范围：标称范围与实际测量范围一致

 ★ 每台均出具中国测试技术研究院或西北国家计量测试中心的《检定证书》

用途

    活塞式压力真空计较其他压力计量仪器测量结果准确度高、性能稳定、重复性好，因此，被广泛作为压力标准器具。用来检定-0.1~0.25MPa、-0.1~0.4MPa、-0.1~0.6MPa 范围内的0.02级、0.05级、0.1级、0.16级、0.25级和0.4级精密压力表、量传压力计、检定压力计、压力变送器、压力传感器等。

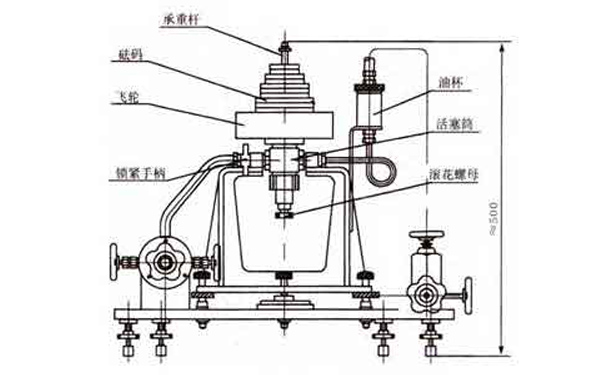

活塞式压力真空计尺寸

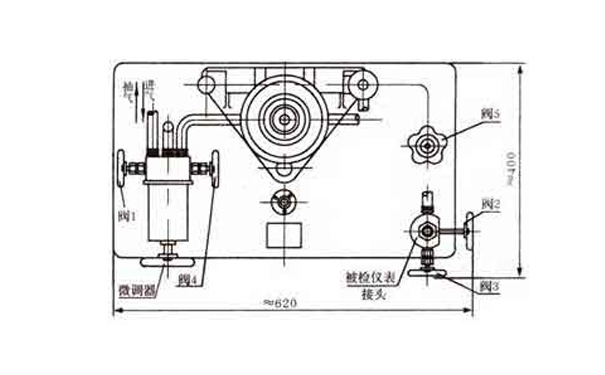

YS-2.5 型 活塞式压力真空计尺寸图

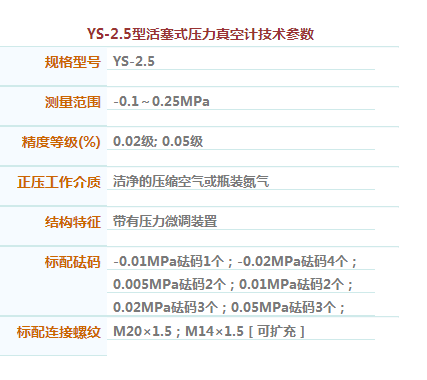

主要技术指标

  1. 量程、精度、砝码数量、接口螺纹

  YS-0.25/0.6型活塞式压力真空计的主要技术参数包括：活塞转动的延续时间、活塞的下降速度、活塞组的活塞有效面积、灵敏阀以及承重盘及其连接件和专用砝码的质量等。对于活塞式压力真空计的这些技术参数，国家都规定了具体的技术指标和相应的测量方法，在制造和周期检定环节，必须严格控制这些技术参数。对于使用者来说，只要对其有所了解便可，但必须熟悉的是活塞式压力真空计的选型技术参数，其中包括：规格型号、测量范围、精度等级、工作介质、砝码分组、标配接口等。

2. 压力源：洁净的压缩空气或瓶装氮气

 3. 结构：台式

 4. 外形尺寸：长 X 宽 X 高   560 X 410 X 550mm

工作条件：

 1. 工作介质：变压器油或变压器油与煤油的混合油，其运行粘度为（9~12）mm²·sˉ¹。

 2. 工作环境：使用时环境温度应在20±2℃，其波动不大于±0.5℃。

 注意事项:

   1. 应经常保持压力计清洁，压力计不放在湿度过大的环境中，以免锈蚀。 　

 2. 快速接头和微压计下端O形圈较易损坏，、若发现泄漏应予以更换。 　

 3. 油杯中液面应经常高于油杯过滤器罩子上端面，若一时疏忽，空气将进入微压计中， 造成微压计失效。这时应拧松微压计进油接头，使空气随液体流出而流出，当液体呈连续流出时，即可拧紧接头，恢复微压计功能。

 4. 应按有关规定进行周期检定

 装箱单

    文件

    1、使用说明书一份

    2、检定证书一份

    实物

    1、主机一台

    2、砝码1箱

    3、“O”型圈9×1.9二十个

    4、装箱单一份

    5、木箱

    6,默认德邦物流，陕西境内可免费配送
