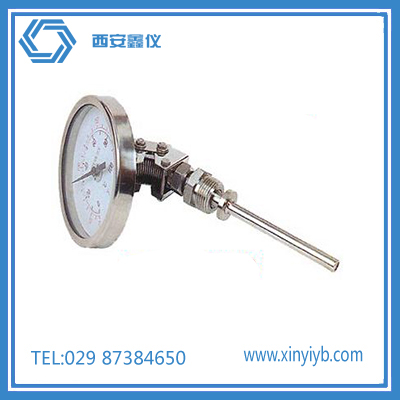

WSS-481双金属温度计其保护管、节头、锁紧螺栓等均采用1Cr18Ni9Ti材料,表壳采用铝板拉伸成型经切削加工表面黑色电泳处理,表盖与表盒采用环型双层橡胶圈螺纹密封锁紧结构,故仪表整体防水防腐性能良好,径向型仪表采用弯管型结构,外型新颖、轻巧、美观与众不同。双金属温度计是用于测量中,低温的现场检测仪表,可用来直接测量液化和气体的温度。与玻璃水银温度计相比具有无汞害、易读数、牢固耐用等优点。
工作原理
双金属温度计是利用绕制成螺旋管状的双金属片一端被固定,别一自由端与指针针连接,随着温度的变化而转动,并带动指针旋转指示温度的单针式指示温度计。
测温范围:-60-500℃
精确度等级:1.5级,
温度计指示部分:(按温度计标度盘的外径表示)分φ60、φ100、φ150mm.
尾管长度:75-2000mm。
尾管直径:分别为φ6、φ8、φ10、(尾管长度100-1250mm时)φ12(尾管长度在1250-2000mm时)。
安装部分螺纹:M16X1.5、M27X2、G1/2、G3/4,尾管及固定螺栓节头等材质均为1Cr18Ni9Ti不锈钢,耐压6.4MPa。
防水性能:温度计的外壳应能承受距离5米处用喷嘴直径25毫米的水龙头的喷水(喷嘴出口前水压不小于心不2公斤/厘米2)历时5分钟,不得有水渗入温度计外壳内部。符合IP65标准。
型号表示
W |
S |
S |
规格 |
内容 |
||||
- |
||||||||
3 |
ø60 |
|||||||
4 |
Ø100 |
|||||||
5 |
Ø150 |
|||||||
标 度 盘 公 称 直 径 |
0 |
角型 亦称轴向型 |
||||||
1 |
直型 亦称径向型 |
|||||||
8 |
万向型 |
|||||||
5 |
热套式角型 |
|||||||
6 |
热套式直型 |
|||||||
7 |
热套式万向型 |
|||||||
结 构 形 式 |
1 |
可动外螺纹接头 |
||||||
2 |
可动内螺纹接头 |
|||||||
3 |
可动法兰 |
|||||||
安 装 方 式 |
||||||||
W |
S |
S |
□ |
- |
□ |
□ |
□ |
