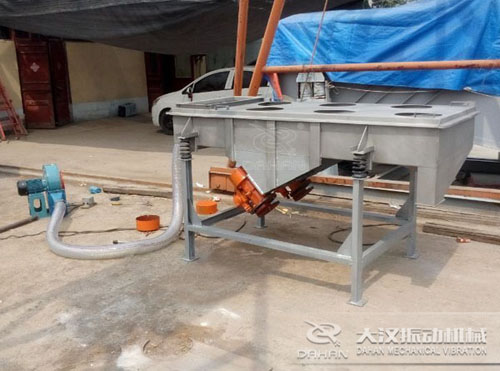

降温直线振动筛是大汉振动机械厂家针对具有高温特性物料而研制的新型直线振动筛设备,可降温直线振动筛以“大汉牌”DZSF系列直线振动筛为基础,增加了风机降温冷却系统,可将高温物料降温后继续筛分,有效的降低高温物料的筛分难度,筛分效率、处理量也得到了大幅度的提高,节约生产成本。较之传统的水冷直线振动筛,风冷直线振动筛更加适合怕水、怕潮物料的筛选分级作业。

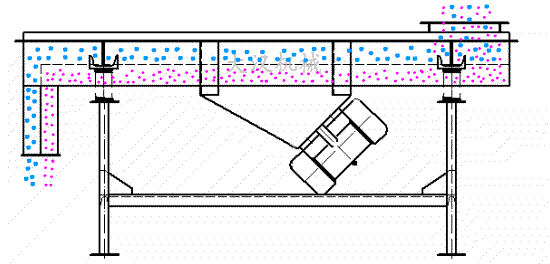

直线振动筛的工作原理
移动式直线振动筛是以“大汉牌”DZSF系列直线振动筛为基础,在进料口底部或箱体下侧端增加了风机降温冷却系统,在进料口加装筛网及小型排料口使大颗粒结块物料从小型排料口中排出,该装置可有效拦截大颗粒并缓冲物料对筛网的冲击,延长筛网使用寿命(该装置针对部分物料,不需要可去除)。物料在进入设备时,位于进料口底部或箱体下侧端的风机降温冷却系统对其进行降温作业,两台振动电机相对筛面有一倾角,在激振力和物料自重力的合理作用下,降温后的物料在筛面上被抛起、跳跃式向前做直线运动,通过多层筛网过滤不同规格的筛上物及筛下物,分别从各层的出料口排出,达到筛选和分级的目的。
风冷式直线振动筛的性能特点
1、技术成熟,质量可靠,筛分精度高、处理量大;
2、独特的风冷式降温系统设计,快速有效降温,降温后筛分效率更高;
3、适用范围广,可应用于各种需要降温的物料;
4、设备整体设计精巧合力,结构简单,易安装,耗能少、噪音低;
5、筛网独特设计使筛网使用寿命更长,换网更方便、快捷,适合使用尼龙、特种龙、PP网等各种材质的筛网;
6、设备整体密封性好,无粉尘溢散;
7、维护方便,适合流水线生产中的自动化作业。

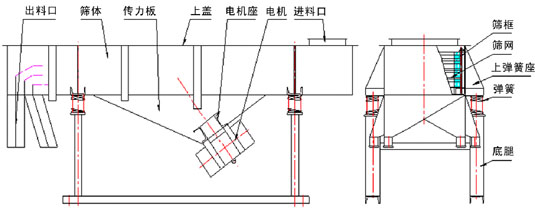

移动式直线振动筛的结构草图和参数
型号 | 筛面直径(mm) | 筛孔尺寸(目) | 处理量(kg/h) | 振次 | 电机功率(kw) | 外形尺寸(长*宽*高)mm |
DZSF-525 | 500*2500 | 2-200 | 0.06-8 | 960 | 2*0.37 | 2462*808*848 |
可降温直线振动筛的结构说明
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架、风机等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
8、风机:增加风机降温冷却系统,可有效降低高温物料的筛分难度。
