1025型直线振动筛宽1000mm×2500mm长,按材质分为304不锈钢材质和碳钢材质,每个小时处理量0.12-15吨,筛分精度高、处理量大。
1025型直线筛按层数分为1025单层直线振动筛,1025两层直线振动筛,1025三层直线振动筛,1025四层直线振动筛,1025五层直线振动筛。大汉直线振动筛厂家可为客户量身定做特殊要求的直线振动筛。
关于“单层直线振动筛”
DZSF系列单层直线振动筛为双振动电机驱动。当两台振动电机做同步、反向旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃或向前作直线运动,从而达到对物料进行筛选和分级的目的。适用于粒度在0.074—5mm,含水量小于7%,无粘性的各种干式粉状或颗粒状物料的筛分。最大给料粒度不大于10mm。

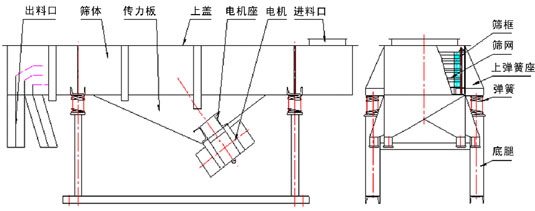

高产量直线振动筛的结构草图
1025直线振动筛的适用行业
该产品广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料的筛分。
1025单层直线振动筛的型号说明
D----------------------------------振动电机(振动源)
Z----------------------------------直线(运转轨迹)
SF---------------------------------筛分机
1025-----------------------------筛面尺寸(1000mm宽x2500mm长)
1----------------------------------一层(一层筛网两个出料口)
P----------------------------------钢板材质【P代表普碳钢】
高产量直线振动筛的特点
该产品筛分精度高、处理量大、结构简单、耗能少、噪音低、筛网使用寿命长、密封性好、无粉尘溢散、维修方便、可用于流水线生产中的自动化作业。
单层直线振动筛的结构说明
本筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。
1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。
2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。
3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。
4、振动电机(使用与维修方法详见振动电机使用说明书)。
5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。
6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。
7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。
