顶击式标准振筛机简称顶击筛,顶击筛适合用于适用与地质,冶金,化工,煤炭,国防,科研,砂轮,水泥,建筑等部门的化验和实验室中对物料进行筛分分析。结构紧凑新颖,能有效保证筛子摇动和顶击次数,稳定可靠,并装有数显式时间继电器。(用户可根据需要调节来自动控制振筛时间)。
顶击式标准振筛机用途
顶击筛适用于建筑、地质、冶金、化工、煤炭、磨料、食品、医药等部门的实验室或化验室对颗粒物料进行筛分分析。
顶击筛工作原理
1、本机有电动机通过传动轴,蜗轮付带动摆动架上的主偏心轴旋转,从而又连带动其他两个副偏心轴回转使整个筛组的摆动得到半径,也等于偏心距的平面周围摆动。
2、同时在同一台电动机带动另一对蜗轮付通过凸轮,顶杆装有筛组的摆动架,周期地顶起靠自重下落在机座的砧座上,使摆动架得到平面圆周摇动的同时进行振击
顶击筛注意事项
1.用前润滑,用后擦试干净。
2.不准随意拆改或解体使用,确因需要开发新功能或改造更新等,需按分级管理权限,履行审批手续后再实施。
3.经常进行设备的保养与维护,并存放在干燥通风之处,待用时间过长仪器设备,应定期通电开机,防止潮霉损坏仪器设备其零部件。

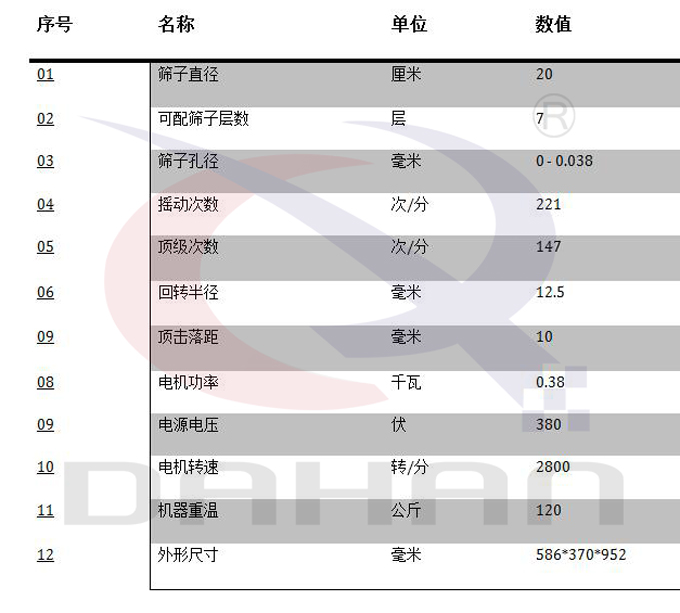

顶击筛主要技术指标
1、筛子直径:300mm/200mm
2、震幅:8mm
3、振击次数:147次/分
4、筛摇动次数:221次/分
5、回转半径:12.5mm
顶击筛使用说明
1、在按放筛子时,应按照筛孔大小顺序迭放,同时另加一个筛子底盘。
2、将需筛分化验的物料倒入最上层的筛子内,盖好筛盖然后按放在振摆仪承筛座内。
3、反时转夹筛盘上的胶木手柄,将整个夹筛盘向下滑在套筛上,然后,再顺时针旋转夹筛盘上胶木柄,其内的顶杆轴夹紧承座,把整套分样筛固紧。
4、把振摆仪上的定时器旋钮拨到筛析所需时间,打开电源开关,振摆就会开始筛转式的工作。
5、待定时器到达先定时间的定位,振摆仪自动停止工作。
6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提,固定在滑套上,取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。
7、初次工作时无上下震动,因电机倒转,请将电源线头调换一下。
8、工作结束关闭电源。
顶击筛安装和保养
1、为稳固振筛机,需用四个地脚紧固。
2、为保护内机件不受损坏,在使用前将箱体面板上的油尺头取出,加机油3公斤。
3、每次筛分使用后,应擦干净机体上的筛盘内的残余灰尘,严禁水洗敲击,按放顺序不能颠倒。
4、为稳固振筛机,需用四个地脚紧固。
5、为保护内机件不受损坏,在使用前将箱体面板上的油尺头取出,加机油3公斤。
6、每次筛分使用后,应擦干净机体上的筛盘内的残余灰尘,严禁水洗敲击,按放顺序不能颠倒。
7、电机,机箱每年清洗一次,定时器二年加油一次,确保机件的使用寿命,不使用时加防尘罩
