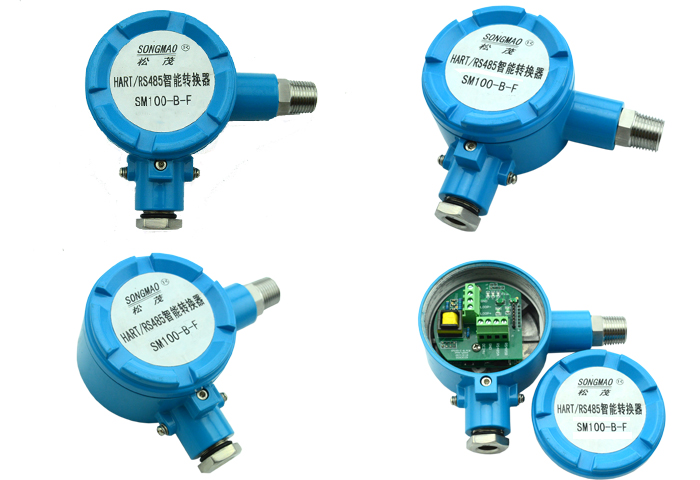

SM100-B-F HART智能转换器是采用ARM微处理器、HART协议调制解调专用芯片并结合大量的实践经验所研发的产品。按照工业产品要求进行设计，具有很高的可靠性及稳定性。智能转换器配有标准的RS485接口，能与有HART协议智能仪表进行数据透明传输或者采用MODBUS_RTU协议读取数据，保证数据进行实时传输。HART 协议使用 Bell202 频移键控(FSK) 标准，在4-20mA基础上叠加调制数字信号,使得HART 协议仪表在不干扰4-20mA模拟量信号的同时允许双向数据通讯。SM100系列智能转换器就是数字信号与模拟信号进行双向调制解调的智能转换器。
一、产品特点
● 配有RS485通讯接口,可以进行参数配置、更改通讯波特率及奇偶校验位,与HART总线上的1200通讯速度无关，从而提高整个系统的运行速度。
● 采用工业通用防爆型铝外壳,适用于防爆区使用。
● 配有专用配置软件,通过SM100系列智能转换器,可以与HART协议智能仪表进行数据通讯，及对智能转换器参数配置
● 支持标准的MODBUS_RTU 协议。
● 支持同时连接单台HART协议智能仪表。
● 支持多种特殊HART协议智能仪表，并能自定义读取HART仪表特殊HART协议指令。
二、产品技术参数
● 电源: DC12—24V：电源的波纹不得大于200mV,电流需提供100mA。
● 工作温度：-20℃ — 80℃。
● 相对湿度：10% — 80%。
● 外型尺寸: 120mm*120mm*60mm。
三、HART-MODBUS转换器在DCS系统中的应用

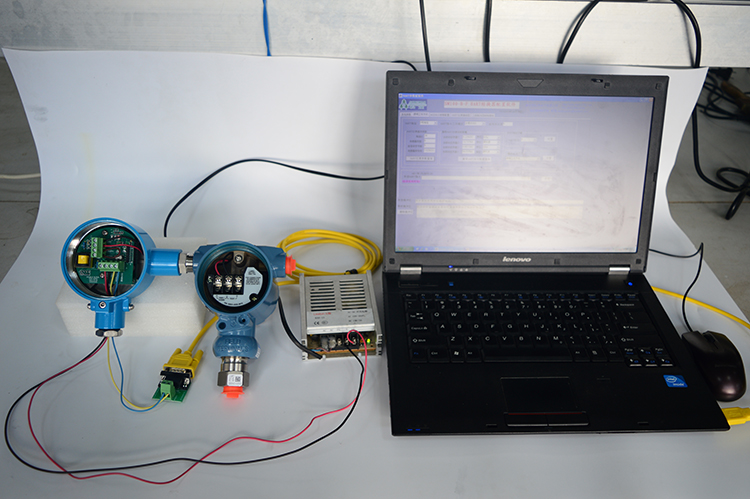

4.SM100-B-F在二线制罗斯蒙特压力变送器中的应用
四、指示灯指说明
M 指示灯 RS485通讯指示
H 指示灯 与HART仪表通讯显示
P 指示灯 电源指示
五、与流量计对接图

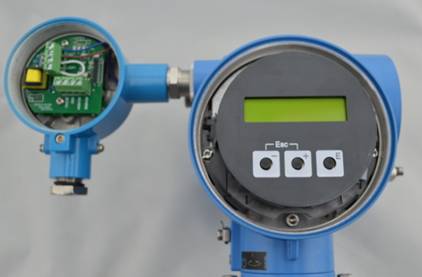

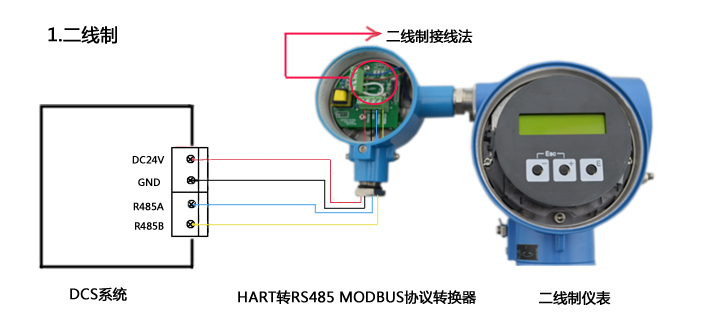

二线制HART仪表接线实物图

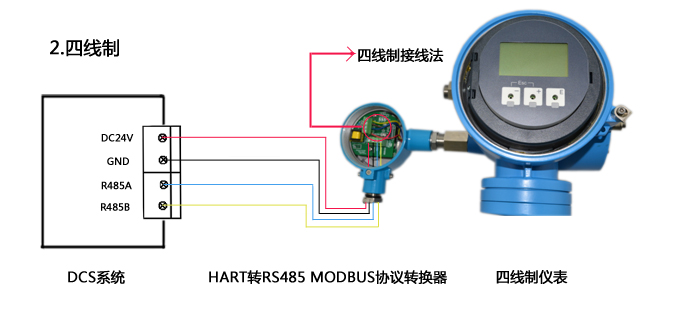

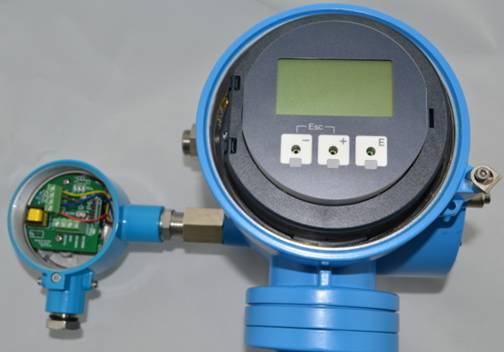

四线制HART仪表接线实物图

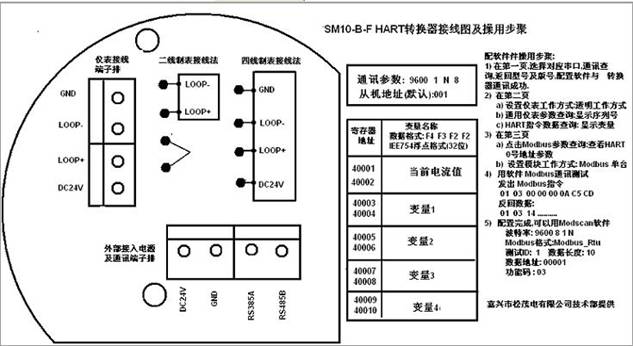

六、SM100-B-F转换器接线示图
七、SM100-B-F转换器配置软件详解

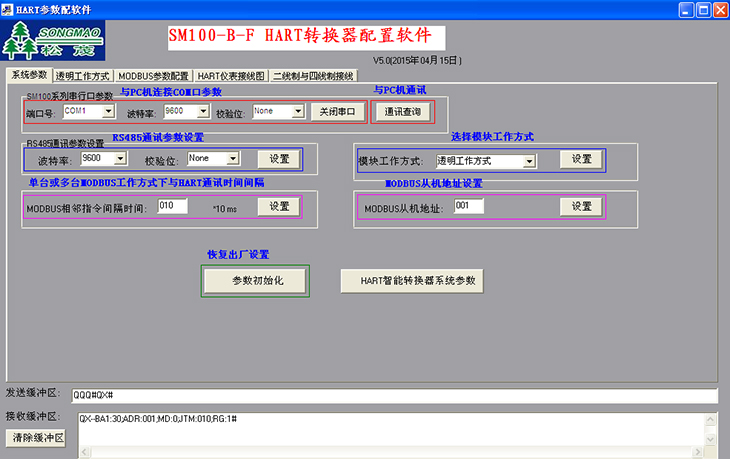

1.系统参数界面功能介绍

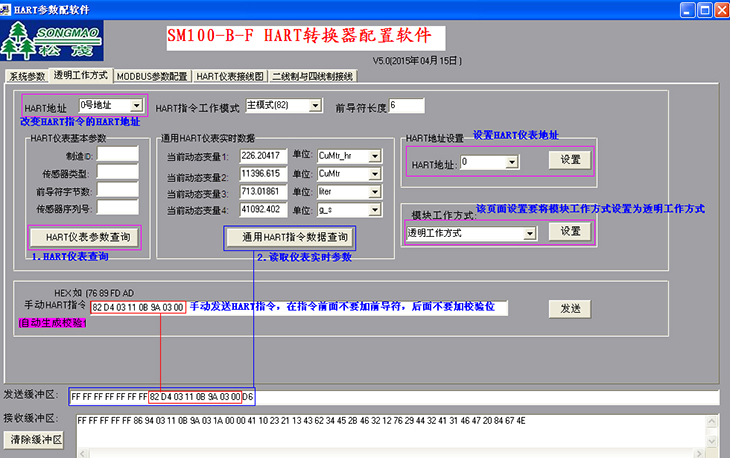

2.透明传输界面功能介绍

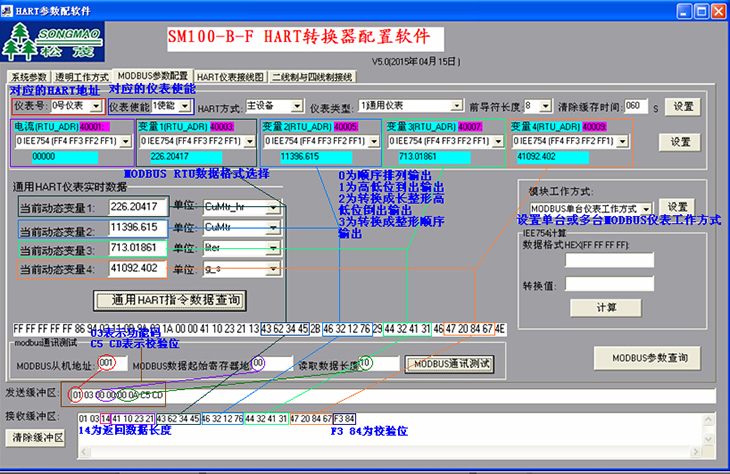

3.通用HART协仪界面功能介绍
4.用ModScan32测试软件读取数据

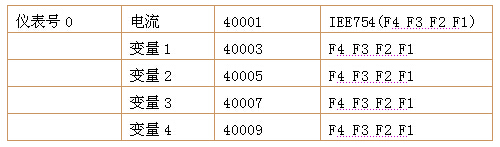

数据寄存器地址：
