系列代号 安装形式 规格型号 螺杆旋向 螺旋升角 进出口相对位置 电机转速 安全装置要求

HSA F 660 R 46 U 4P Y

1、系列代号： “HSA”为本系列螺杆泵的形式代码，HSA系列轴承为内置式；2、安装形式：有F、D、S等三种安装形式，更多、更好的满足用户的要求；3、规格型号：有8种规格，具体可参看性能参数表；4、螺杆旋向：旋向分为R和L两种方式，R表示螺杆右旋（常规使用：在原动机为顺时针旋转方向（从原动机尾部向端部观察）时使用），L表示螺杆左旋（特殊使用：在用户原动机逆时针旋转方向（从原动机尾部向端部观察）不可调整时使用）；5、螺旋升角：有6种螺旋升角，具体可参看性能参数表；6、进出口相对位置（从轴端向泵方向观察，以出口朝上为基准）：字母U、R、D、L、E分别表示进口相对于出口位置分别为同向（上进上出）、顺时针90°（右进上出）、反向（下进上出）、逆时针90°（左进上出）及端进（端进上出），用户在选型时需提供此参数；7、出口方向根据用户要求可在现场在圆周每隔90°方向上进行旋转调整（以进出口同向,代号U，F式安装形式的机组为例，方向为从电机端向泵方向观察，若用户需要进出口相对位置的调整，可根据4要求进行）；8、电机转速：2P表示电机转速为2900r/min，4P表示电机转速为1450r/min，同时在不同转速下泵的进口通径也有所改变（详见机组安装尺寸图，若电机转速超出性能参数表范围时，请与我公司技术部门联系，我公司将为您提供满意的服务）9、安全装置要求：无符号表示不安装安全阀 ，符号Y表示安装安全阀；
HSA螺杆泵型号一：
HSA20R38U4PY      HSAF20R38U4PY      HSAD20R38U4PY        HSAS20R38U4PY
HSA20R46U4PY      HSAF20R46U4PY      HSAD20R46U4PY         HSAS20R46U4PY
HSA40R38U4PY      HSAF40R38U4PY      HSAD40R38U4PY         HSAS40R38U4PY
HSA40R46U4PY      HSAF40R46U4PY      HSAD40R46U4PY         HSAS40R46U4PY
HSA80R36U4PY      HSAF80R36U4PY      HSAD80R36U4PY          HSAS80R36U4PY
HSA80R46U4PY      HSAF80R46U4PY      HSAD80R46U4PY         HSAS80R46U4PY

HSA80R54U4PY      HSAF80R54U4PY      HSAD80R54U4PY         HSAS80R54 U4PY
HSA120R42U4PY    HSAF120R42U4PY    HSAD120R42U4PY        HSAS120R42U4PY
HSA120R46U4PY    HSAF120R46U4PY    HSAD120R46U4PY       HSAS120R46U4PY

HSA120R54U4PY    HSAF120R54U4PY    HSAD120R54U4PY       HSAS120R54U4PY
HSA210R36U4PY    HSAF210R36U4PY    HSAD210R36U4PY        HSAS210R36U4PY
HSA210R40U4PY    HSAF210R40U4PY    HSAD210R40U4PY       HSAS210R40U4PY
HSA210R46U4PY    HSAF210R46U4PY    HSAD210R46U4PY       HSAS210R46U4PY
HSA280R43 U4PY    HSAF280R43U4PY    HSAD280R43U4PY       HSAS280R43U4PY
HSA280R46U4PY    HSAF280R46U4PY    HSAD280R46U4PY       HSAS280R46U4PY

HSA280R54U4PY    HSAF280R54U4PY    HSAD280R54U4PY       HSAS280R54U4PY
HSA440R36U4PY    HSAF440R36U4PY    HSAD440R36U4PY       HSAS440R36U4PY
HSA440R40U4PY    HSAF440R40U4PY    HSAD440R40U4PY       HSAS440R40U4PY
HSA440R46U4PY    HSAF440R46U4PY    HSAD440R46U4PY       HSAS440R46U4PY

HSA440R54U4PY    HSAF440R54U4PY    HSAD440R54U4PY       HSAS440R54U4PY
HSA660R40U4PY    HSAF660R40U4PY    HSAD660R40U4PY       HSAS660R40U4PY
HSA660R44U4PY    HSAF660R44U4PY    HSAD660R44U4PY      HSAS660R44U4PY

HSA660R46U4PY    HSAF660R46U4PY    HSAD660R46U4PY      HSAS660R46U4PY

HSA660R54U4PY    HSAF660R54U4PY    HSAD660R54U4PY      HSAS660R54U4PY

常用HSA三螺杆泵规格型号：
HSAF系列三螺杆泵型号大全：

HSAF40R38U4PY三螺杆泵

HSAF40R46U4PY三螺杆泵

HSAF40R54U4PY三螺杆泵

HSAF80R36U4PY三螺杆泵

HSAF80R42U4PY三螺杆泵

HSAF80R46U4PY三螺杆泵

HSAF80R54U4PY三螺杆泵

HSAF120R42U4PY三螺杆泵

HSAF120R46U4PY三螺杆泵

HSAF120R54U4PY三螺杆泵

HSAF210R40U4PY三螺杆泵

HSAF210R46U4PY三螺杆泵

HSAF210R54U4PY三螺杆泵

HSAF280R43U4PY三螺杆泵

HSAF280R46U4PY三螺杆泵

HSAF280R54U4PY三螺杆泵

HSAF440R40U4PY三螺杆泵

HSAF440R42U4PY三螺杆泵

HSAF440R46U4PY三螺杆泵

HSAF440R54U4PY三螺杆泵

HSAF660R40U4PY三螺杆泵

HSAF660R44U4PY三螺杆泵

HSAF660R46U4PY三螺杆泵

HSAF660R51U4PY三螺杆泵

HSAF660R54U4PY三螺杆泵

HSAF940R42U4PY三螺杆泵

HSAF946U4PY三螺杆泵

HSAF940R50U4PY三螺杆泵

HSAF940R54U4PY三螺杆泵

二、性能参数
1、流量：10--880L/min
2、工作压力：≤1.6MPa
3、转速：1450rpm、2900rpm
4、使用温度：0--150℃
5、粘度：3--380mm2/s
6、吸上高度：≤8m
三、代号说明

结构特征及密封形式：TMP-HSA系列螺杆泵为支架式安装、轴承内置、机械密封
安装形式：有S、B两种安装形式，S安装形式表示由底脚支撑进行机组固定安装，B安装形式表示由电机固定螺栓进行机组固定安装；
安全阀要求：无符号（基形）表示不安装安全阀，符号S表示安装安全阀；
进出口方向（驱动端看）：
无符号（基形）表示上进上出，SY表示上进右出，SZ表示上进左出
Z表示左进上出，ZY表示左进右出，ZZ表示左进左出
Y表示右进上出，YY表示右进右出，YZ表示右进左出
特殊要求：T表示用户有特殊要求，根据不同的要求分别以T1……T10区分表示，具体序号由制造公司提供
四、选型步骤及注意事项
1、首先要准确了解泵的实际工作参数，如压力、流量、介质的工作温度及介质在工作温度下的粘度、介质有无润滑性、腐蚀性等；
2、根据介质在工作温度下的粘度初步选择泵的转速，一般粘度小于300mm2/s，选择n=1450r/min比较适合，当粘度大于300mm2/s，请慎重考虑泵的必需汽蚀余量，以免泵产生振动；
3、从泵的性能表上，按所需流量、压力等参数初步选择泵的规格；
4、从泵的必需汽蚀表上，根据泵的规格、转速、粘度查出泵的必需汽蚀余量NPSHr值；
5、如果泵的必需汽蚀余量NPSHr值小于管道装置的汽蚀余量NPSHa值，那么泵选型正确；如果泵的必需汽蚀余量NPSHr值大于管道装置的汽蚀余量NPSHa值，则要选择大一档的泵或是降低转速，并重新校合NPSHr值。
NPSHr ≤ NPSHa+K（一般情况安全裕度K取0.3—0.5m）
6、选定泵的规格后，在对应的粘度下，从表中查出此规格泵在工作压力下△P下的流量与轴功率N1，选配电机功率N2，N2 ≥ K·N1。

7、用户选定泵后，根据泵的规格与电机的机组配套尺寸进行基础施工设计，进出口管道必须与泵的进出口相匹配。
8、如果您需要，我们技术部可替您选型，您须提供以下数据
泵的工作流量　　　　　　　　　Q
泵的进口压力（或吸上高度）　　P1
泵的出口压力　　　　　　　　　P2
泵的工作温度　　　　　　　　　T
工作温度下介质的粘度　　　　　v
介质的特性
泵的配套要求

 STM-HSA三螺杆泵由特殊形状螺旋型面构成，是一种先进的容积泵。工作时，主动螺杆在原动机的带动下转动，其运动的密封腔室把液体由进口吸入并沿轴向连续无脉动的输送到出口。在整个输送过程中，由于密封腔的体积没有发生变化，对所输送的介质不压缩，因此该泵运行平稳，噪音低、振动小，流量也稳定；

2、主、从动螺杆采用轴向低压平衡。主、从动螺杆在运转中处于受拉状态，因而螺杆不易变形；从动螺杆由液压力驱动旋转，主、从动螺杆间无接触，因此螺杆无磨损；

3、采用创新的结构设计，在满足性能要求的前提下简化整体设计，结构简单、紧凑；

4、泵体采用外铝内铜的双层复合设计，将铜材质作为摩擦付材质，提高耐磨性和抗咬合性，提高产品的使用性能、延长使用寿命和扩大了产品的使用范围；

5、对泵体的铸造工艺进行创新设计，根据铜、铝熔点的差异性并采用精密铸造和压力铸造的方式实现泵体复合铸造，满足设计要求；

6、采用定位块对主杆轴承进行定位，同时泵体内孔与定位块固定孔同时加工出，提高了定位的可靠性和运行的稳定性，同时延长了产品的使用寿命；

7、在设计中安装形式可根据用户的要求进行更换，在进出口方向上每隔90°的旋转角度上可任意布置，提高了泵机组的适用性，更加贴合用户的使用；

8、采用机械密封和骨架油封的双油封设计，降低漏油率，保证产品的正常使用和稳定工作；

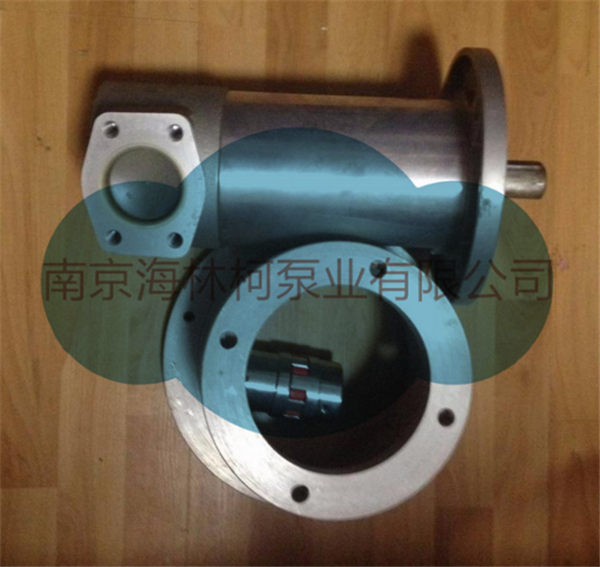

9、由于结构的简化设计，在安装、拆卸以及维护上都极为方便。SA210R46U4PY螺杆泵整机流量19m3/h

感谢您使用我们的产品，我厂将按照相关规定，为您提供以下螺杆泵产品售后及保修服务：
包修：
整机免费保修一年，螺杆泵在出厂后的12个月内是我厂指定的免费维修期限，在正常使用下出现的问题我们都会及时帮助客户进行维修，在质保期生效时间内，
客户在其他维修点维修后出现的质量问题，我厂不会进行免费维修，请客户予以理解；对于常用的易损耗零部件，包括密封、轴承等易损件的质保期为半年，
易损件在质保期内出现问题的，请与我厂联系，客户可以选择免费更换。
包换：
客户在买错螺杆泵的情况下，我厂提供包换服务，具体的可以和我厂协商；

在质保期内，符合免费维修的情况下，客户都可以在我厂享受免费维修服务。下列情况，不属于免费服务范围，蛋壳实行收费修理：
1、超过一年质保期后；
2、质保期内，在其它维修点维修后出现的质量问题；
3、意外因素或客户使用不当造成的破坏；
4、未经我厂许可，自行修理造成的破坏；
4、在其它地方购买的螺杆泵也可在我厂维修；

螺杆泵损坏检修内容：
1、小修项目包括：
(1)检查轴封泄漏情况，调整压盖与轴的间隙，更换填料或修理机械密封；
(2)检查轴承；
(3)检查各部位螺栓紧固情况；
(4)检查联轴器及对中情况
(5)消除冷却水、封油和润滑系统在运行中出现的跑、冒、滴、漏等缺陷；
2、大修项目包括：
(1)包括以上小修项目内容
(2)检查衬套及螺杆直线度及磨损情况。
(3)检查泵体内表面磨损情况。
(4)解体检查各部件磨损情况，测量并调整各部件配合间隙。
(5)校验压力表、安全阀、滤网等。

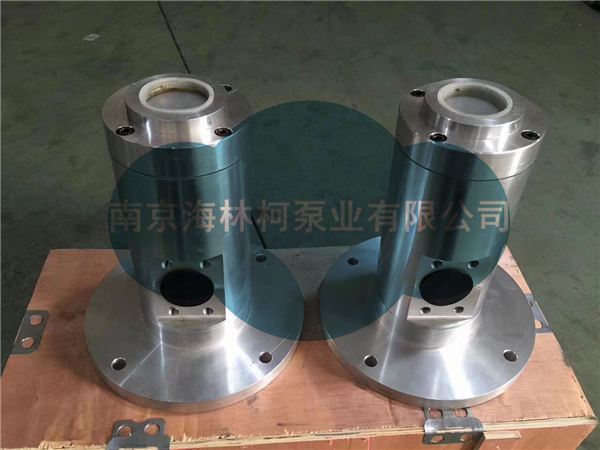

HSA210R46U4PY螺杆泵整机流量19m3/h

HSA20R38U4PY HSAF20R38U4PY HSAD20R38U4PY HSAFK20R38U4PY HSAS20R38U4PY
HSA20R46U4PY HSAF20R46U4PY HSAD20R46U4PY HSAFK20R46U4PY HSAS20R46U4PY
HSA40R38U4PY HSAF40R38U4PY HSAD40R38U4PY HSAFK40R38U4PY HSAS40R38U4PY
HSA40R46U4PY HSAF40R46U4PY HSAD40R46U4PY HSAFK40R46U4PY HSAS40R46U4PY
HSA80R36U4PY HSAF80R36U4PY HSAD80R36U4PY HSAFK80R36U4PY HSAS80R36U4PY
HSA80R46U4PY HSAF80R46U4PY HSAD80R46U4PY HSAFK80R46U4PY HSAS80R46U4PY
HSA120R42U4PY HSAF120R42U4PY HSAD120R42U4PY HSAFK120R42U4PY HSAS120R42U4PY
HSA120R46U4PY HSAF120R46U4PY HSAD120R46U4PY HSAFK120R46U4PY HSAS120R46U4PY
HSA210R36U4PY HSAF210R36U4PY HSAD210R36U4PY HSAFK210R36U4PY HSAS210R36U4PY
HSA210R40U4PY HSAF210R40U4PY HSAD210R40U4PY HSAFK210R40U4PY HSAS210R40U4PY
HSA210R46U4PY HSAF210R46U4PY HSAD210R46U4PY HSAFK210R46U4PY HSAS210R46U4PY
HSA280R43U4PY HSAF280R43U4PY HSAD280R43U4PY HSAFK280R43U4PY HSAS280R43U4PY
HSA280R46U4PY HSAF280R46U4PY HSAD280R46U4PY HSAFK280R46U4PY HSAS280R46U4PY
HSA440R36U4PY HSAF440R36U4PY HSAD440R36U4PY HSAFK440R36U4PY HSAS440R36U4PY
HSA440R40U4PY HSAF440R40U4PY HSAD440R40U4PY HSAFK440R40U4PY HSAS440R40U4PY
HSA440R46U4PY HSAF440R46U4PY HSAD440R46U4PY HSAFK440R46U4PY HSAS440R46U4PY
HSA660R40U4PY HSAF660R40U4PY HSAD660R40U4PY HSAFK660R40U4PY HSAS660R40U4PY
HSA660R44U4PY HSAF660R44U4PY HSAD660R44U4PY HSAFK660R44U4PY HSAS660R44U4PY

HSA20R38D4PY HSAF20R38D4PY HSAD20R38D4PY HSAFK20R38D4PY HSAS20R38D4PY
HSA20R46D4PY HSAF20R46D4PY HSAD20R46D4PY HSAFK20R46D4PY HSAS20R46D4PY
HSA40R38D4PY HSAF40R38D4PY HSAD40R38D4PY HSAFK40R38D4PY HSAS40R38D4PY
HSA40R46D4PY HSAF40R46D4PY HSAD40R46D4PY HSAFK40R46D4PY HSAS40R46D4PY
HSA80R36D4PY HSAF80R36D4PY HSAD80R36D4PY HSAFK80R36D4PY HSAS80R36D4PY
HSA80R46D4PY HSAF80R46D4PY HSAD80R46D4PY HSAFK80R46D4PY HSAS80R46D4PY
HSA120R42D4PY HSAF120R42D4PY HSAD120R42D4PY HSAFK120R42D4PY HSAS120R42D4PY
HSA120R46D4PY HSAF120R46D4PY HSAD120R46D4PY HSAFK120R46D4PY HSAS120R46D4PY
HSA210R36D4PY HSAF210R36D4PY HSAD210R36D4PY HSAFK210R36D4PY HSAS210R36D4PY
HSA210R40D4PY HSAF210R40D4PY HSAD210R40D4PY HSAFK210R40D4PY HSAS210R40D4PY
HSA210R46D4PY HSAF210R46D4PY HSAD210R46D4PY HSAFK210R46D4PY HSAS210R46D4PY
HSA280R43D4PY HSAF280R43D4PY HSAD280R43D4PY HSAFK280R43D4PY HSAS280R43D4PY
HSA280R46D4PY HSAF280R46D4PY HSAD280R46D4PY HSAFK280R46D4PY HSAS280R46D4PY
HSA440R36D4PY HSAF440R36D4PY HSAD440R36D4PY HSAFK440R36D4PY HSAS440R36D4PY
HSA440R40D4PY HSAF440R40D4PY HSAD440R40D4PY HSAFK440R40D4PY HSAS440R40D4PY
HSA440R46D4PY HSAF440R46D4PY HSAD440R46D4PY HSAFK440R46D4PY HSAS440R46D4PY
HSA660R40D4PY HSAF660R40D4PY HSAD660R40D4PY HSAFK660R40D4PY HSAS660R40D4PY
HSA660R44D4PY HSAF660R44D4PY HSAD660R44D4PY HSAFK660R44D4PY HSAS660R44D4PY

HSA20-38 HSAF20-38 HSAD20-38 HSAFK20-38 HSAS20-38
HSA20-46 HSAF20-46 HSAD20-46 HSAFK20-46 HSAS20-46
HSA40-38 HSAF40-38 HSAD40-38 HSAFK40-38 HSAS40-38
HSA40-46 HSAF40-46 HSAD40-46 HSAFK40-46 HSAS40-46
HSA80-36 HSAF80-36 HSAD80-36 HSAFK80-36 HSAS80-36
HSA80-46 HSAF80-46 HSAD80-46 HSAFK80-46 HSAS80-46
HSA120-42 HSAF120-42 HSAD120-42 HSAFK120-42 HSAS120-42
HSA120-46 HSAF120-46 HSAD120-46 HSAFK120-46 HSAS120-46
HSA210-36 HSAF210-36 HSAD210-36 HSAFK210-36 HSAS210-36
HSA210-40 HSAF210-40 HSAD210-40 HSAFK210-40 HSAS210-40
HSA210-46 HSAF210-46 HSAD210-46 HSAFK210-46 HSAS210-46
HSA280-43 HSAF280-43 HSAD280-43 HSAFK280-43 HSAS280-43
HSA280-46 HSAF280-46 HSAD280-46 HSAFK280-46 HSAS280-46
HSA440-36 HSAF440-36 HSAD440-36 HSAFK440-36 HSAS440-36
HSA440-40 HSAF440-40 HSAD440-40 HSAFK440-40 HSAS440-40
HSA440-46 HSAF440-46 HSAD440-46 HSAFK440-46 HSAS440-46
HSA660-40 HSAF660-40 HSAD660-40 HSAFK660-40 HSAS660-40
HSA660-44 HSAF660-44 HSAD660-44 HSAFK660-44 HSAS660-44

HSA20R38 HSAF20R38 HSAD20R38 HSAFK20R38 HSAS20R38
HSA20R46 HSAF20R46 HSAD20R46 HSAFK20R46 HSAS20R46
HSA40R38 HSAF40R38 HSAD40R38 HSAFK40R38 HSAS40R38
HSA40R46 HSAF40R46 HSAD40R46 HSAFK40R46 HSAS40R46
HSA80R36 HSAF80R36 HSAD80R36 HSAFK80R36 HSAS80R36
HSA80R46 HSAF80R46 HSAD80R46 HSAFK80R46 HSAS80R46
HSA120R42 HSAF120R42 HSAD120R42 HSAFK120R42 HSAS120R42
HSA120R46 HSAF120R46 HSAD120R46 HSAFK120R46 HSAS120R46
HSA210R36 HSAF210R36 HSAD210R36 HSAFK210R36 HSAS210R36
HSA210R40 HSAF210R40 HSAD210R40 HSAFK210R40 HSAS210R40
HSA210R46 HSAF210R46 HSAD210R46 HSAFK210R46 HSAS210R46
HSA280R43 HSAF280R43 HSAD280R43 HSAFK280R43 HSAS280R43
HSA280R46 HSAF280R46 HSAD280R46 HSAFK280R46 HSAS280R46
HSA440R36 HSAF440R36 HSAD440R36 HSAFK440R36 HSAS440R36
HSA440R40 HSAF440R40 HSAD440R40 HSAFK440R40 HSAS440R40
HSA440R46 HSAF440R46 HSAD440R46 HSAFK440R46 HSAS440R46
HSA660R40 HSAF660R40 HSAD660R40 HSAFK660R40 HSAS660R40
HSA660R44 HSAF660R44 HSAD660R44 HSAFK660R44 HSAS660R44

​

HSA20R38U4PY ? HSAF20R38U4PY ? HSAD20R38U4PY ?HSAFK20R38U4PY ? HSAS20R38U4PY

HSA20R46U4PY ? HSAF20R46U4PY ? HSAD20R46U4PY ?HSAFK20R46U4PY ? HSAS20R46U4PY

HSA40R38U4PY ? HSAF40R38U4PY ? HSAD40R38U4PY ?HSAFK40R38U4PY ? HSAS40R38U4PY

HSA40R46U4PY ? HSAF40R46U4PY ? HSAD40R46U4PY ?HSAFK40R46U4PY ? HSAS40R46U4PY

HSA80R36U4PY ? HSAF80R36U4PY ? HSAD80R36U4PY ?HSAFK80R36U4PY ? HSAS80R36U4PY

HSA80R46U4PY ? HSAF80R46U4PY ? HSAD80R46U4PY ?HSAFK80R46U4PY ? HSAS80R46U4PY

HSA120R42U4PY ?HSAF120R42U4PY ?HSAD120R42U4PY HSAFK120R42U4PY ?HSAS120R42U4PY

HSA120R46U4PY ?HSAF120R46U4PY ?HSAD120R46U4PY HSAFK120R46U4PY ?HSAS120R46U4PY

HSA210R36U4PY ?HSAF210R36U4PY ?HSAD210R36U4PY HSAFK210R36U4PY ?HSAS210R36U4PY

HSA210R40U4PY ?HSAF210R40U4PY ?HSAD210R40U4PY HSAFK210R40U4PY ?HSAS210R40U4PY

HSA210R46U4PY ?HSAF210R46U4PY ?HSAD210R46U4PY HSAFK210R46U4PY ?HSAS210R46U4PY

HSA280R43U4PY ?HSAF280R43U4PY ?HSAD280R43U4PY HSAFK280R43U4PY ?HSAS280R43U4PY

HSA280R46U4PY ?HSAF280R46U4PY ?HSAD280R46U4PY HSAFK280R46U4PY ?HSAS280R46U4PY

HSA280R54U4PY ?HSAF280R54U4PY ?HSAD280R54U4PY HSAFK280R54U4PY ?HSAS280R54U4PY

HSA440R36U4PY ?HSAF440R36U4PY ?HSAD440R36U4PY HSAFK440R36U4PY ?HSAS440R36U4PY

HSA440R40U4PY ?HSAF440R40U4PY ?HSAD440R40U4PY HSAFK440R40U4PY ?HSAS440R40U4PY

HSA440R46U4PY ?HSAF440R46U4PY ?HSAD440R46U4PY HSAFK440R46U4PY ?HSAS440R46U4PY

HSA660R40U4PY ?HSAF660R40U4PY ?HSAD660R40U4PY HSAFK660R40U4PY ?HSAS660R40U4PY

HSA660R44U4PY ?HSAF660R44U4PY ?HSAD660R44U4PY
