产品 | |
商品编号(市售编号) | 6ES7214-2AD23-0B8 |
产品说明 | SIMATIC S7-200 CN,CPU 224XP 紧凑型设备,直流电源 14 个直流数字输入/10 个直流数字输出,2 模拟输入,1 AA, 12/16 KB 程序/10 KB 数据, 2 PPI/自由编程 SS 此 S7-200 CN 产品 只具有 CE 认证 |
产品家族 | 订货数据总览 |
产品生命周期 (PLM) | PM400:产品宣布退市 / 将逐步停止供货 |
PLM 有效日期 | 产品停产时间:2017.10.01 |
价格数据 | |
价格组 / 总部价格组 | TG / 2AP |
列表价(不含增值税) | 显示价格 |
您的单价(不含增值税) | 显示价格 |
金属系数 | 无 |
交付信息 | |
出口管制规定 | AL : N / ECCN : EAR99H |
工厂生产时间 | 10 天 |
净重 (Kg) | 0.404 Kg |
产品尺寸 (W x L X H) | 未提供 |
包装尺寸 | 10.90 x 15.90 x 7.60 |
包装尺寸单位的测量 | CM |
数量单位 | 1 件 |
包装数量 | 1 |
S7-200CPU模块
6ES72110AA230B0 | SIMATIC S7-200 CPU211,DC/DC/DC,6输入/4输出 |
6ES72110BA230B0 | SIMATIC S7-200 CPU211,AC/DC/Rly,6输入/4输出 |
6ES72121AB230B0 | SIMATIC S7-200 CPU222,DC/DC/DC,8输入/6输出 |
6ES72121BB230B0 | SIMATIC S7-200 CPU222,AC/DC/Rly,8输入/6输出 |
6ES72141AD230B0 | SIMATIC S7-200 CPU224,DC/DC/DC,14输入/10输出 |
6ES72141BD230B0 | SIMATIC S7-200 CPU224,AC/DC/Rly,14输入/10输出 |
6ES72142AD230B0 | SIMATIC S7-200 CPU224XP,DC/DC/DC,14输入/10输出,集成2AI/1AO |
6ES72142AS230B0 | SIMATIC S7-200 CPU224XPsi,DC/DC/DC,14输入/10输出,集成2AI/1AO |
6ES72142BD230B0 | SIMATIC S7-200 CPU224XP,AC/DC/Rly,14输入/10输出(NPN输出),集成2AI/1AO |
6ES72162AD230B0 | SIMATIC S7-200 CPU226,DC/DC/DC,24输入/16输出 |
6ES72162BD230B0 | SIMATIC S7-200 CPU226,AC/DC/Rly,24输入/16输出 |
6ES72121AB230B8 | S7-200CN CPU222,DC/DC/DC,8输入/6输出 |
6ES72121BB230B8 | S7-200CN CPU222,AC/DC/Rly,8输入/6输出 |
6ES72141AD230B8 | S7-200CN CPU224,DC/DC/DC,14输入/10输出 |
6ES72141BD230B8 | S7-200CN CPU224,AC/DC/Rly,14输入/10输出 |
6ES72142AD230B8 | S7-200CN CPU224XP,DC/DC/DC,14输入/10输出,集成2AI/1AO |
6ES72142AS230B8 | S7-200CN CPU224XPsi,DC/DC/DC,14输入/10输出,集成2AI/1AO |
6ES72142BD230B8 | S7-200CN CPU224XP,AC/DC/Rly,14输入/10输出(NPN输出),集成2AI/1AO |
6ES72162AD230B8 | S7-200CN CPU226,DC/DC/DC,24输入/16输出 |
6ES72162BD230B8 | S7-200CN CPU226,AC/DC/Rly,24输入/16输出 |
1 引言
??sibas 32是德国西门子公司专为铁路机车动车控制而研制的专用微机控制,它的全称为siemens bahn automatisierungs system (西门子铁路自动化)。sibas 32针对驱动装置控制主要功能的发展远景来考虑的,因此对提出了极苛刻的要求。sibas 32是一种高功能通用计算机,它通过和专用组件可与任意设备相连,基本能够完成机车动车所有的控制和监控任务。sibas 32可根据司机指令和牵引回路状态以及响应进行相应的处理,对各器、继电器、电磁阀、发光二极管或数码管、斩波器等发出控制。控制单元同时还能够完成多种监测功能,包括对自身功能的诊断和外部数值的超限监测。当牵引电路在运行中超过预先在程序中设置的上 (或下)限值时,将根据故障的严重程度做出相应的处理,自动记录这一故障、产生相应的保护并告知司机。sibas 32的优点是适用于对各种车辆的控制,不论是相控整流机车、斩波机车还是交流传动机车都可以在其硬件结构基本不变的情况下,通过简单地改换相应的控制程序从而实现对机车的控制。
在德国巴伐利亚州东部小城纽伦堡,有一座外形毫不起眼的电子制造工厂,却被称为欧洲乃至全球的工厂之一。

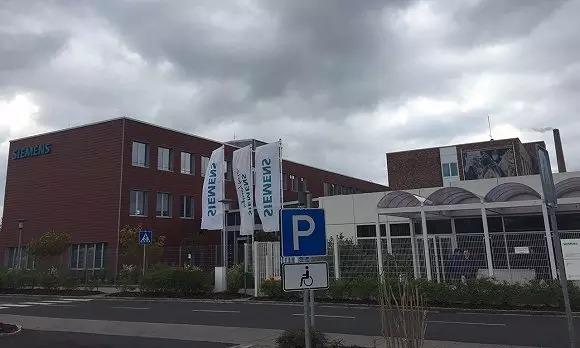

安贝格工厂外景。摄影:熊少翀
成立于1989年的安贝格电子制造工厂(德文缩写:EWA),是西门子旗下重要的Simatic可编程逻辑控制器(PLC)及相关产品生产基地。目前,其生产的产品型号超过1000种。这些产品用于控制机械设备和实现生产自动化,可节省时间和资金,并产品合格率。

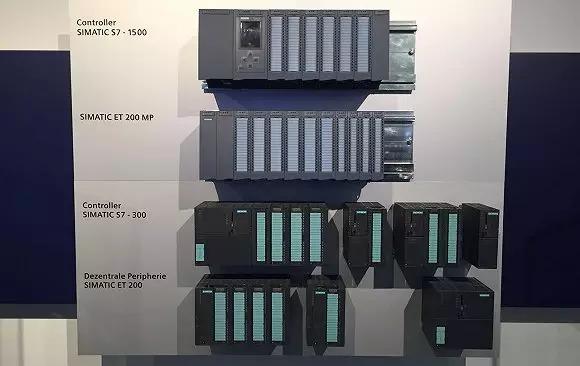

Simatic控制器。摄影:熊少翀
依赖于自动化生产效率,自投产至今,安贝格在工厂生产面积始终保持约一万平方米、员工数量保持约1200名不变的情况下,产能了八倍。在三班制生产中,安贝格每年生产约1500万件Simatic产品。按每年生产230天计算,平均每秒就能生产出一台控制设备。
产品合格率亦大幅。相比于该工厂成立初的每百万次电子产品加工出错500次,现在出错率只有12次。
“安贝格是自己生产自己。”该工厂产品工程师ChristophRaum介绍称,Simatic设备不仅在安贝格工厂被大量生产,而且遍布自身生产线,控制Simatic产品的生产,从而实现自身生产的高度自动化。
在安贝格工厂内部,所有生产线和员工办公区域有机分布其中。尚处于生产中的设备工件,在错综复杂的自动化传输线上有序流转,它们像“自然人”一样,明确知道自己的目的地。在每一个分岔路口,工件会暂停1-2秒,然后选择正确的去向。

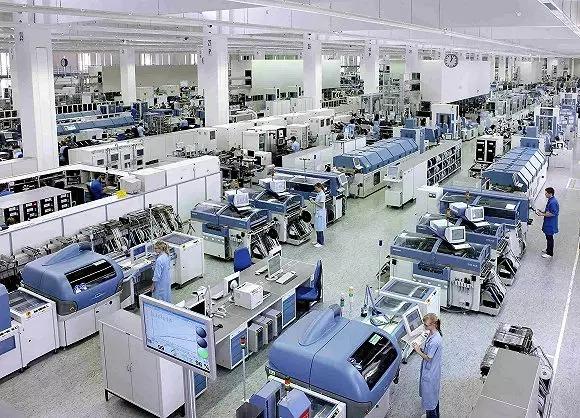

安贝格工厂内部。摄影:熊少翀

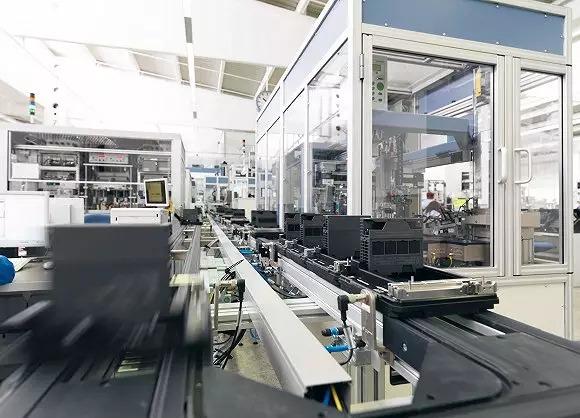

工件在生产线上自动流转。摄影:熊少翀
Christoph解释称,生产线上的所有工件都已在虚拟中进行规划,有自己的“名称”和“地址”,具备各自的,因此“知道”什么时候、哪条生产线或哪个工艺需要它们。工件在运输线分岔路口暂停,是在识别去向信息。
到达加工中心后,工件被识别出来,生产设备实时调用所需要的全部加息,并自动生产参数。加工中,产品的所有相关数据,都储存在自己的“数字化产品记忆库”中,以便追踪生产的每个步骤。加工完成后,通过光学设备或其它测量设备对工件自动进行检测,在现场发现并剔除不合格的产品。
如果机器设备需要补给或者,则在缺料或故障产生之前发出请求。会记录所使用的资源数量,并对库存及时更新。
??3.1 控制单元 ccu(central control unit type 3)
??ccu是整个的核心单元,机车的控制、调节和由ccu实施和控制。hxd1机车的ccu采用type 3型32位微处理器,由gateway、处理器cpu、mvb32-4、电源组成,多可以实现2台(4节)机车的重联。ccu采用冗余设计,每节车有2个ccu,一个主ccu,另一个为从ccu,结构功能完全相同,一个故障后另一个可以继续工作,不影响机车正常运行。
??ccu的主要功能是为本节机车参数设置存储、本节机车事件记录、重联机车事件显示、整车通讯检测、通过rs232接口读或转储数据,并且作为机车控制单元上载的输入端口。
??3.2 牵引控制单元 tcu(traction control unit)
??tcu是机车牵引的核心控制单元,由处理器模块、存储器模块、斩波器控制模块、数字接口模块、数字输入/输出模块、模拟接口模块、控制检测模块、列车控制输入变换模块、数字输入转换模块、器驱动模块、igbt触发模块、启动单元等组成。其作用是控制和调节机车牵引、再生制动,从电气上实现防空转/滑行保护,并且实现了开闭环控制、速度同步、故障处理与监测等功能。
??3.3 智能终端接口单元 sks1a、sks1b、sks3(sibas kilp)
??sks1a、sks1b、sks3为智能设备连接终端,sks1a、sks1b是紧凑设计的数字输入/输出接口,专为司机室所用,它把司机控制指令转化为数字,并通过编码将传输给ccu;sks3采用分散化输入/输出,车内所需布线,控制和诊断能力。
??3.4 显示器 mmi
