BECKHOFF倍福KL3204,BECKHOFF倍福参数，参数，如何使用，使用说明书，常见问题(FAQ)

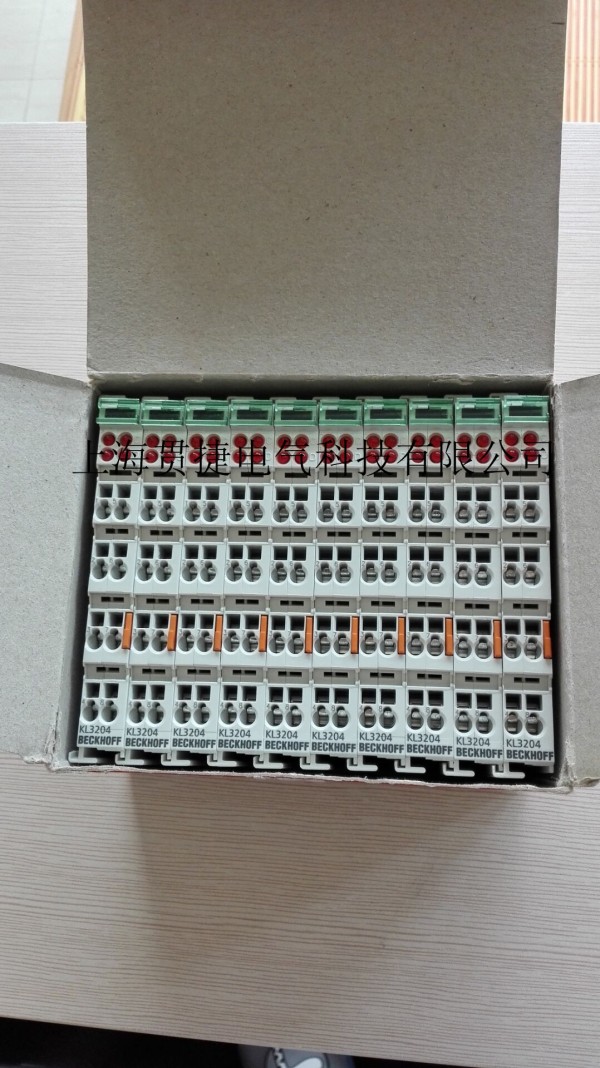

KL3204 | 4通道输入端子模块 PT100 (RTD)
KL3204 模拟量输入端子模块可以直接连接电阻型传感器。总线端子电路可采用 2 线制连接技术来连接传感器。整个温度范围的线性度由一个微处理器来实现。温度范围可以任意选定。总线端子模块的标准设置为：在 PT100 传感器的温度范围内分辨率为 0.1 °C。故障 LED 指示传感器故障（例如断线）。KL3204 型端子模块有 4 个通道。.BECKHOFF倍福KL3204
| 技术参数 | KL3204 | KS3204 |
|---|---|
| 输入点数 | 4 |
| 电源 | 通过 K-bus 供电 |
| 传感器类型 | PT100, PT200, PT500, PT1000, Ni100, Ni120, Ni1000 电阻测量 (如电位器， 1Ω…1.2/5 kΩ) |
| 连接方式 | 2 线制 |
| 温度范围 | -250…+850 °C (PT 传感器); -60…+250 °C (Ni 传感器) |
| 分辨率 | 0.1 °C/数位 |
| 转换时间 | ~ 250 ms |
| 测量电流 | 0.5 mA |
| 测量误差 | < ±1 °C |
| 电气隔离 | 500 Vrms （K-bus/信号电压） |
| K-bus 电流消耗 | 60 mA |
| 过程映像中的位宽 | 输入：4 x 16 位 data (4 x 8 位控制/状态可选) |
| 组态 | 无地址设置，通过总线耦合器或控制器配置 |
| 重量 | 70 g |
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C |
| 相对湿度 | 95 %，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2 /EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP 20/可变 |
| 可插拔接线 | 适用于所有 KSxxxx 总线端子模块 |
| 专用端子模块 | |
|---|---|
| KL3204-0014 | PT1000 |
| KL3204-0021 | PT1000 西门子 S5 格式 |
| KL3204-0025 | Ni1000，4 通道 |
| KL3204-0029 | Ni1000，根据 Landis&Stefa 特性曲线（西门子，100°对应于 1500Ω） |
