一、概述
推台锯机床,顾名思义是用手推动载有被加工板件的铝型材制做的移动工作台前后移动,实现锯削加工,是家具生产企业的最为通用木工设备之一,能够快捷而精准锯切木板、贴面刨花板、各种人造板、塑料板、铝合金板的一种木工机械设备。目前市面上依然以传统手动型推台锯为主。
我司在了解行业状况和客户实际需求后,结合我司在自动化行业多年的系统开发经验和自动化应用的技术优势,推出了高性价比的全自动数控推台锯系统。该系统与传统手动型推台锯相比,在减少人工、产品加工精度、稳定性、裁板效率等自动化技术应用方面具备明显的优势。
二、数控推台机电气系统:
工艺要求:
1、通过触摸屏设定定位位置,操作伺服电机进行精准定位;
2、伺服电机回零,可校准定位位置,可保存上电前操作;
三、解决方案:
1、系统配置如下
台达HMI+台达伺服电机

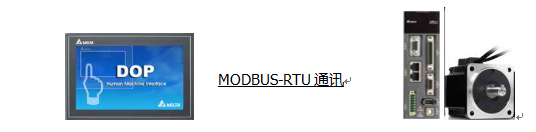

电气配置示意图:

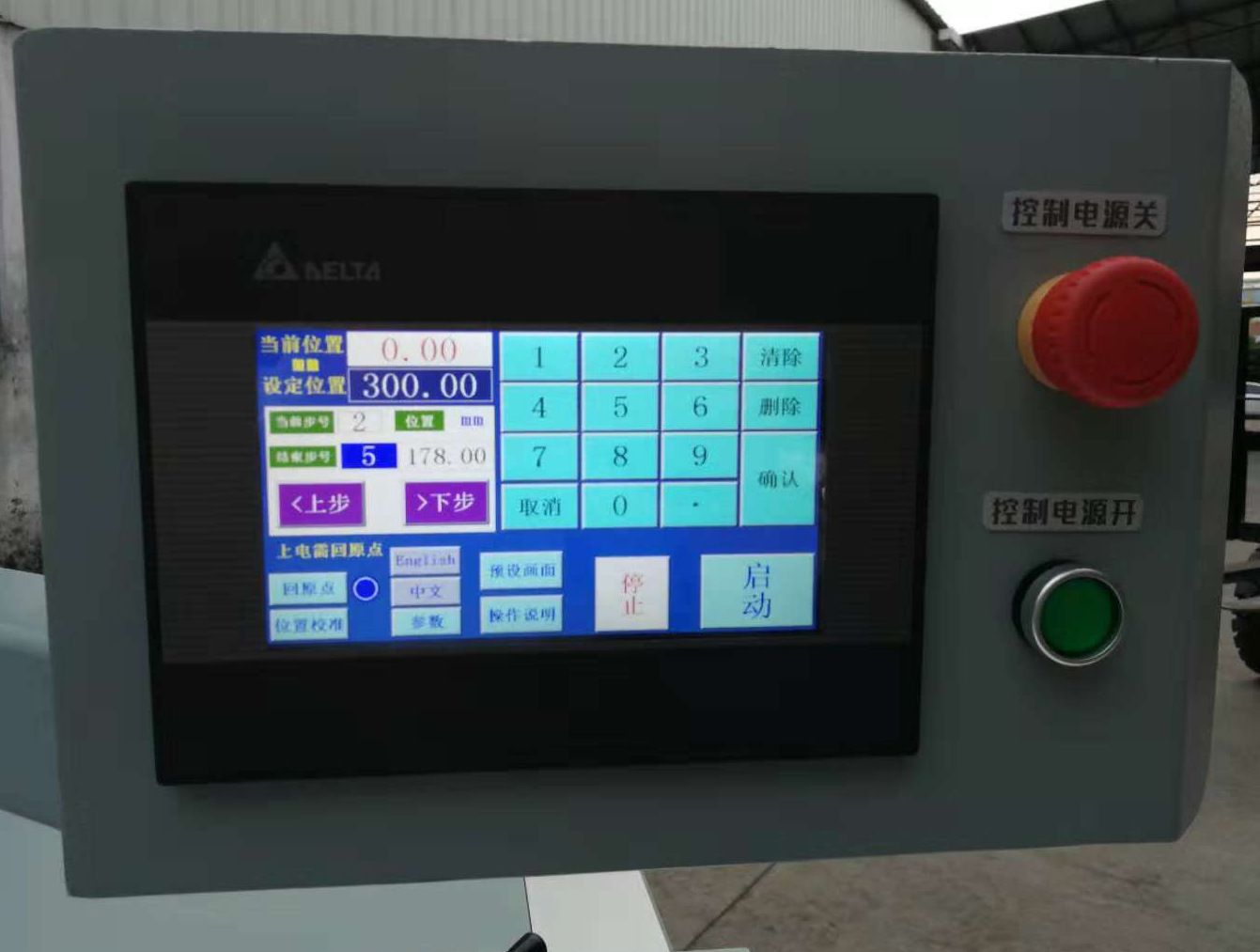

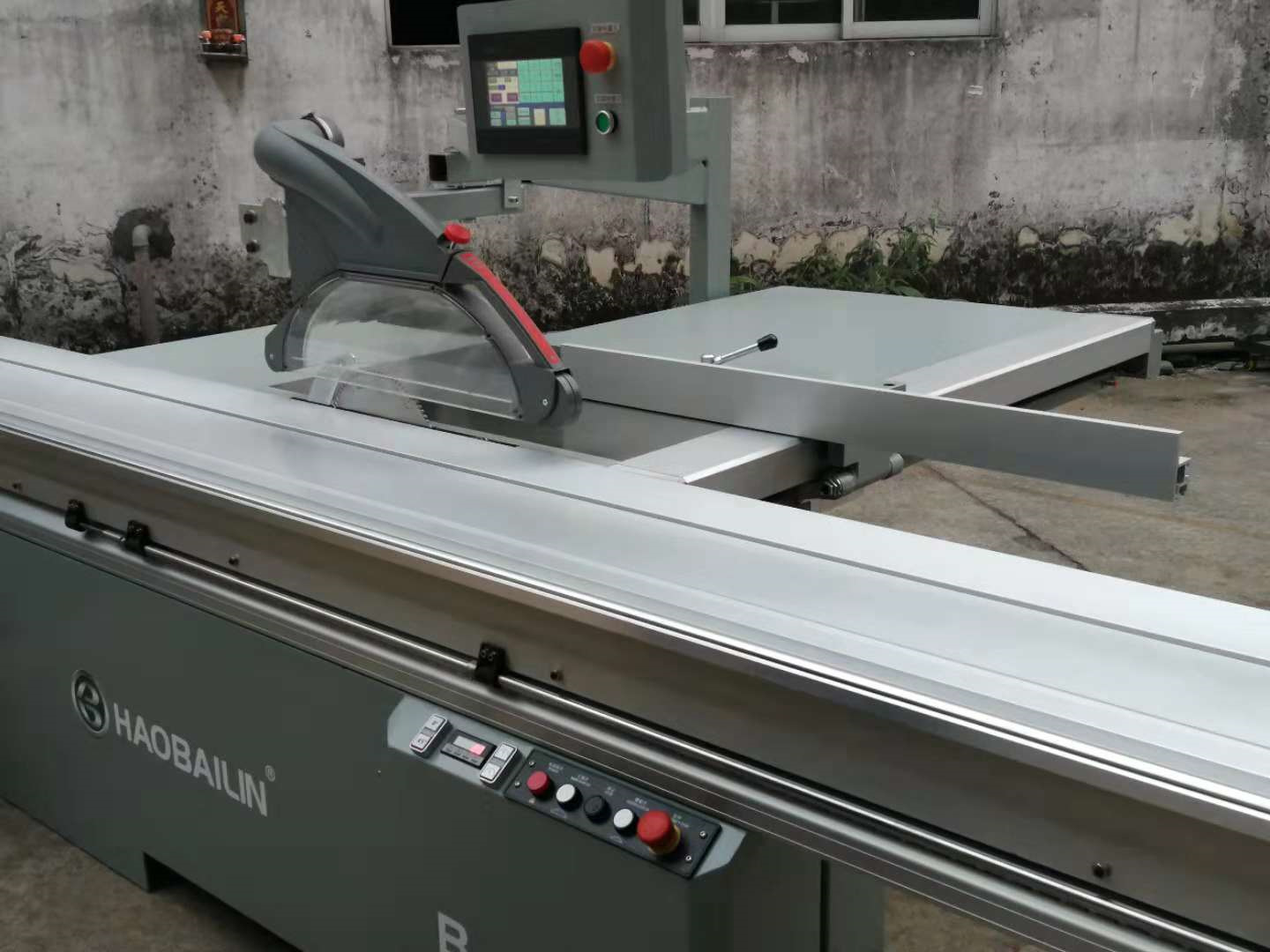

客户现场实拍图片:
方案说明:
1.触摸屏使用台达系列真彩屏,搭配台达伺服驱动,HMI与伺服驱动器进行RS485串行通讯,直接控制伺服电机的启停,无需复杂的布线,HMI上预先设定存储好十个位置段,根据加工的需求进行选择和切换,也可以根据当前需求直接设定位置距离对伺服电机进行直接定位控制,HMI实时监控推台的速度与位置;
2.配置上节省了PLC,直接用触摸屏通过RS485通讯伺服驱动,触摸屏使用宏程序编写,修改方便,应用性强。
三、方案优势:
1.系统配置上,省去了PLC,这在节省成本的同时减少了布线的麻烦,简化系统结构提高系统可靠性;
2.全系列采用台达品牌HMI和伺服系统,具备更高的可靠性和稳定性;
3.使用数控智能控制,直接节省一个人工成本,带来更高更精准的生产效率。
