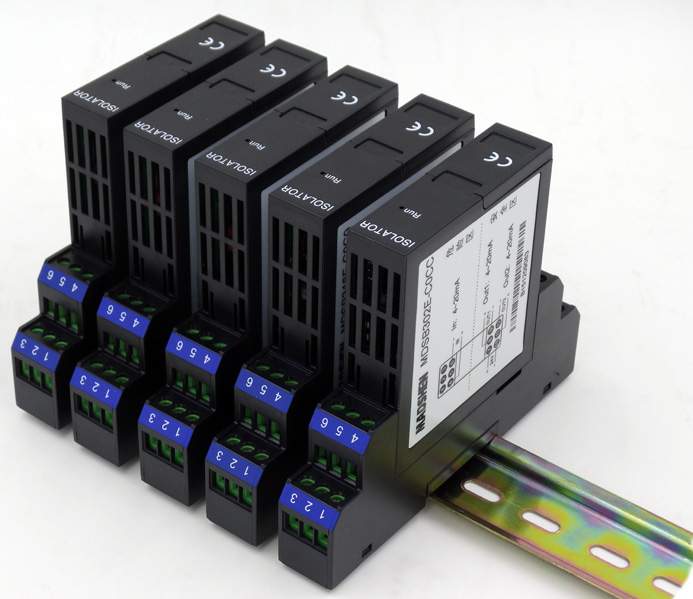

MDSB304E系列 热电阻温变隔离式安全栅接收危险场所的3线制Pt100、Cu50、Cu100、Pt50或其他类型的热电阻信号，经过线性化处理，变换成与温度成线性的电压或电流信号输出。可选1入1出、1入2出。可在线设置分度号和温度范围。
型号规格
|
产品型号 |
输入1代码 |
输入2代码 |
输出1代码 |
输出2代码 |
|
MDSB304E- |
1：Pt100热电阻 |
0：无输入2 |
2：0~5VDC |
2：0~5VDC |
|
2：Cu50热电阻 |
3：1~5VDC |
3：1~5VDC |
||
|
3：Cu100热电阻 |
B：0~20mADC |
B：0~20mADC |
||
|
4：Pt50热电阻 |
C：4~20mADC |
C：4~20mADC |
||
|
G：其他热电阻 |
G：其他信号 |
G：其他信号 |
||
|
0：无输出2 |
防爆技术指标
防爆标志：[Exia Ga]ⅡC
认证参数：（端子1/4、1/6、4/6间）
Um=250V Uo=6.6V Io=68mA
Po=113mW Co=5μF Lo=5mH
技术指标
工作电源：24VDC±10%
功 耗：≤1.0W（1入1出）
≤1.5W（1入2出）
输入信号：Cu50、Pt100、Cu100、Pt50，危险区
激励电流：≤0.2mA
引线电阻：≤20Ω/线
输出信号：直流电流或电压信号，安全区
输出负载：电流输出，0~350Ω
电压输出，≥10kΩ
转换精度：±0.2%F.S(△R>40Ω)
±0.4%F.S(40Ω≥△R≥20Ω)
温度漂移：±100ppm/℃
绝缘强度：输入/输出，≥2000VAC（1min）
输入/电源，≥2000VAC（1min）
输出/电源，≥1000VAC（1min）
本安/非本安，≥2000VAC（1min）
绝缘电阻：输入/输出/电源，≥
备注：安全栅到热电阻之间的连线必须使用同种导线且长度一致，导线电阻值不一致将增大测量误差。
1入1出型号，11、12脚悬空不接。
产品特点：
输入、输出、电源三方完全隔离，抗干扰能力强
精度高，线性度高，长期运行稳定性高
模块化设计，体积小，功耗低，适合密集安装
结构合理，插拔轻松，安装、拆卸、维护更为方便简单
常用规格选型实例：
Model:MDSB304E-10C0
Input: PT100分度信号
Output1:4-20mADC信号
Aux.power:24VDC
描述：此产品为一进一出直流供电型热电阻隔离安全栅， PT100分度信号 输入， 经过隔离处理后变送输出4-20mADC信号;辅助电源为24VDC.
