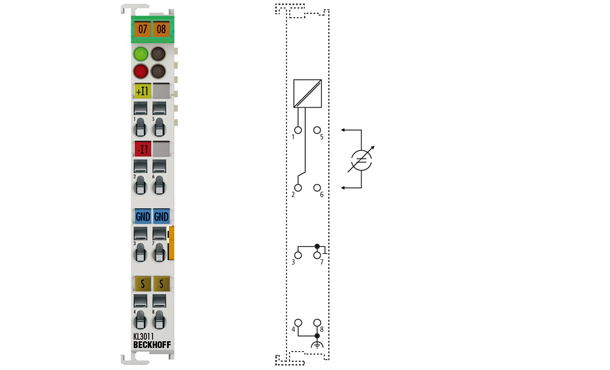

KL3011, KL3012, KL3021, KL3022 | 1/2 通道模拟量输入端子模块， 0/4…20 mA
KL3011、KL3012、KL3021 和 KL3022 模拟量输入端子模块用于处理 0 - 20 mA 或 4 - 20 mA 范围内的信号。电流被数字化后的分辨率为 12 位，并在电隔离的状态下被传送到上一级自动化设备。总线端子模块的输入通道有差分输入，并具有一个公共的内部接地电位端。KL3011 和 KL3021 是单通道型端子模块，具有精细分级和电气隔离的特点。而 KL3012 和 KL3022 型端子模块则有 2 个通道。该端子模块可监测开路或过载状态，其状态通过 K-bus 传到控制器。运行 LED 指示与总线耦合器的数据交换状态。故障 LED 指示过载和断线状态。
模拟量输入KL3012端子模块/KL3002倍福
| 技术参数 | KL3011 | KS3011 | KL3012 | KS3012 | KL3021 | KS3021 | KL3022 | KS3022 |
|---|---|---|---|---|
| 输入点数 | 1 | 2 | 1 | 2 |
| 电源 | 通过 K-bus 供电 | |||
| 信号电流 | 0…20 mA | 0…20 mA | 4…20 mA | 4…20 mA |
| 内部电阻 | 80 Ω + 0.7 V | |||
| 共模电压 UCM | 最大 35 V | |||
| 分辨率 | 12 位 | |||
| 转换时间 | ~ 1 ms | ~ 2 ms | ~ 1 ms | ~ 2 ms |
| 测量误差 | < ±0.3 % （满量程） | |||
| 浪涌电压保护 | 35 V DC | |||
| 电气隔离 | 500 Vrms（K-bus/信号电压） | |||
| K-bus 电流消耗 | typ. 60 mA | |||
| 过程映像中的位宽 | 输入：1 x 16 位数据（1 x 8 位控制/状态可选） | 输入：2 x 16 位数据（2 x 8 位控制/状态可选） | 输入：1 x 16 位数据（1 x 8 位控制/状态可选） | 输入：2 x 16 位数据（2 x 8 位控制/状态可选） |
| 重量 | 70 g | |||
| 工作/储藏温度 | 0…+55 °C/-25…+85 °C | |||
| 相对湿度 | 95 %，无冷凝 | |||
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27/29 标准 | |||
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2 /EN 61000-6-4 标准 | |||
| 防护等级/安装位置 | IP 20/可变 | |||
| 可插拔接线 | 适用于所有 KSxxxx 总线端子模块 | |||
| 专用端子模块 | |
|---|---|
| KL3012-0010 | 西门子 S5 格式 |
| KL3012-0011 | 变化范围：0 ... 21.5 mA，最大值 21.5 mA，而非 20 mA |
| KL3012-0012 | 快速 μP，扫描时间约 0.5 ms |
| KL3012-0050 | 西门子 S7 格式 |
| KL3022-0010 | 西门子 S5 格式 |
| KL3022-0011 | 快速 μP，扫描时间约 0.5 ms |
| KL3022-0050 | 西门子 S7 格式 |
