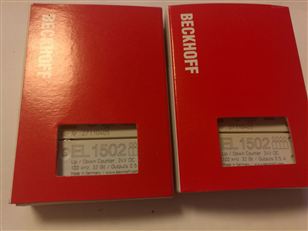

合肥倍福EL1512|计数器端子模块EL1502

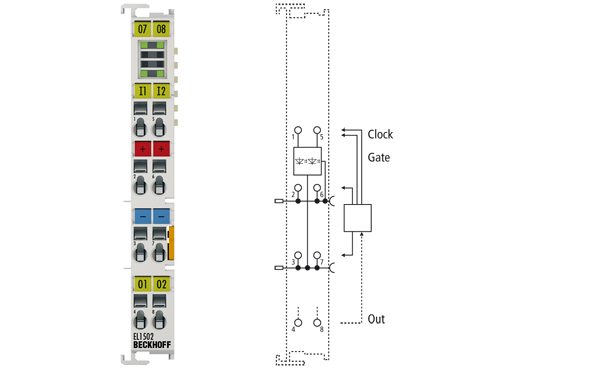

EL1502 | 加/减计数器，24 V DC，100 kHz
加/减计数器用于计算二进制脉冲，并以电气隔离的形式将计数器状态传到上层的自动化设备中。在 EtherCAT 端子模块 EL1502 中，可以通过加/减输入选择加和减计数（32 位）方式，选通接口可用于控制触发，使用 Clock1 输入可以实现两个（32 位）计数器。EtherCAT 端子模块包含两个输入，它们通过 LED 来显示其信号状态。这两个输出都可根据计数器状态切换，因此可被用作为现场设备的快速控制信号。
EL1502 设备支持分布式时钟功能。这意味着每隔一定的时间间隔就可以读取一次计数器的读数（DC 精度 << 1 μs）。
| 技术参数 | EL1502 | ES1502 |
|---|---|
| 连接技术 | 1 x 加/减计数器，2 x 加或减计数器 |
| 规范 | EN 61131-2，type 1，“0”：< 5 V DC，“1”：> 15 V DC，通常为 5 mA |
| 计数器数量 | 1 或 2 |
| 额定电压 | 24 V DC（-15 %/+20 %） |
| “0” 信号电压 | -3…+5 V |
| “1“ 信号电压 | 15…30 V |
| 输入电流 | 通常为 5 mA |
| 计算频率 | 最大 100 kHz |
| 分布式时钟 | 有 |
| 最大输出电流 | 每通道 24 V/0.5 A（短路保护） |
| 电源触电电流消耗 | 通常为 14 mA + 负载 |
| E-bus 电流消耗 | 通常为 130 mA |
| 计数器深度 | 32 位 |
| 电气隔离 | 500 V （E-bus/场电位） |
| 过程映像中的位宽 | 48 位 计数器输入，48 位计数器输出 |
| 组态 | 无地址设置，通过 EtherCAT 主站配置 |
| 特点 | 设定计数器，开关输出 |
| 重量 | 约 50 g |
| 工作/储藏温度 | -25…+60 °C/-40…+85 °C |
| 相对湿度 | 95 %，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP 20/可变 |
| 可插拔接线 | 适用于所有 ESxxxx 端子模块 |
| 认证 | CE，UL，Ex |
产品卖点：河北燕科代理倍福KL2023保证原装进口，现货供应
Beckhoff 公司为所有常用的 I/O 信号和现场总线系统提供全系列的总线组件。我们提供类型丰富的 I/O 组件，供您选择zuishihe的总线系统
现场总线组件
BK系列，KL系列，KS系列，KM系列
EtherCAT
EK系列，BK系列,EL系列，ES系列，EM系列
总线耦合器
BK系列
总线耦合器:
按客户需求配有标准型，经济型，经济增强型，紧凑型，低成本型
满足各类控制需求。
