长沙《EL2809 EL2808 》beckoff倍福模块
EL2809 技术参数：
| 输入电流 |
每通道0.5A（短路保护） |
| 过程映像中的位宽 |
16个输出 |
| 额定电压 |
24 V DC（-15 %/+20 %） |
| 电源触电电流消耗 |
通常为 35 mA + 负载 |
| E-bus 电流消耗 |
通常为 140 mA |
| 制动能量 |
< 150 mJ/通道 |
| 短路电流 |
通常为 < 2 A |
| 工作温度 |
0…+55 °C |
| 认证 |
CE， UL， Ex |
| 重量 |
约70g |
EL2809 产品特点：
1.适用于单线制连接的 16通道标准型输出端子模块
2.通过LED发送输出信号

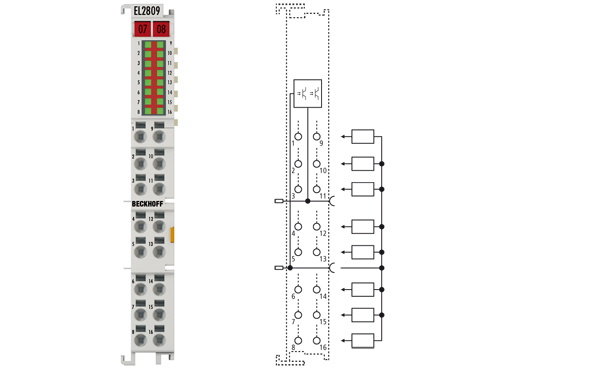

EL2809 | EtherCAT 端子模块，16 通道数字量输出，24 V DC，0.5 A
EL 2809 数字量输出端子模块以电隔离的形式将自动化单元的二进制控制信号传输到执行层的执行器上。EL2809 具有反接保护功能，输出负载电流具有过载和短路保护功能。该款 EtherCAT 端子模块有 16 个通道，其信号状态通过 LED 显示。该款端子模块特别适合安装在控制柜内，以节省空间。这种连接技术特别适用于单端输入。所有组件所使用的参考点必须与 EL2809 的参考点相同。电源触点连成回路。
输出信号的功率由 EL2809 的24 V 电源触点馈入。如果是实心线，由于采用了直插技术，接线工作无需工具。
高密度 EtherCAT 端子模块具有高封装密度，有 16 个接点，端子模块外壳宽度仅为 12 毫米。
| 技术参数 | EL2809 |
|---|---|
| 连接技术 | 单线制 |
| 输出点数 | 16 |
| 额定负载电压 | 24 V DC（-15 %/+20 %） |
| 负载类型 | 电阻式负载、电感式负载、电灯负载 |
| 分布式时钟 | – |
| 最大输出电流 | 每通道 0.5 A（短路保护） |
| 短路电流 | 典型值 < 2 A |
| 反向电压保护 | 有 |
| 断裂能 | < 150 mJ/通道 |
| 开关时间 | 通常为 TON：60 µs，通常为 TOFF：300 µs |
| E-bus 电流消耗 | 通常为 140 mA |
| 电气隔离 | 500 V（E-bus/场电位） |
| 电源触电电流消耗 | 通常为 35 mA + 负载 |
| 过程映像中的位宽 | 16 个输出 |
| 组态 | 无地址或组态设置 |
| 导线类型 | 实心线、绞线和线鼻子 |
| 导线连接 | 实心线：直插式连接技术；绞线和线鼻子：用螺丝刀驱动弹簧 |
| 额定截面积 | 实心线：0.08…1.5 mm²；绞线：0.25…1.5 mm²；线鼻子：0.14…0.75 mm² |
| 重量 | 约 70 g |
| 工作/储藏温度 | -25…+60 °C/-40…+85 °C |
| 相对湿度 | 95 %，无冷凝 |
| 抗振/抗冲击性能 | 符合 EN 60068-2-6/EN 60068-2-27 标准 |
| 抗电磁干扰/抗电磁辐射性能 | 符合 EN 61000-6-2/EN 61000-6-4 标准 |
| 防护等级/安装位置 | IP 20/可变 |
| 认证 | CE，UL，Ex |
Beckhoff 的自动化技术适用于各种信号和各种现场总线。Beckhoff 为所有的通用 I/O 和现场总线系统提供全系列的组件。从防护等级为 IP 20 的总线端子模块到防护等级为 IP 67 的总线端子盒，品种齐全，应有尽有，适用于所有重要的信号类型和现场总线系统。除了传统的现场总线系统之外，高性能的 EtherCAT 技术的诞生，也为控制技术领域带来了巨大发展潜力。
Beckhoff | 运动控制
自动化软件 TwinCAT 提供了运动控制解决方案，与其相结合，Beckhoff 驱动技术代表着一种而又全面的驱动系统技术。Beckhoff 基于 PC 的控制技术是高动态需求的单轴和多轴定位任务的理想选择。带有高性能 EtherCAT 通讯系统的 AX5000 伺服驱动系列可提供性能与动态性。
Beckhoff |自动化
Beckhoff 为自动化各个领域提供不同性能等级的综合性系统解决方案。Beckhoff 的控制技术具有可升级性，从高性能工业 PC 到迷你 PLC 一应俱全，可**适用于各种应用场合。TwinCAT 自动化软件在单个软件包里集成了带 PLC、NC 和 CNC 功能的实时控制系统。所有 Beckhoff 控制器都采用 TwinCAT 进行编程，符合全球公认的 IEC 61131-3 编程标准。
坚固耐用
坚固的外形设计使得这种现场总线模块可以直接安装在机器上，因此不再需要控制柜和专用的端子盒。
密封性好
这种端子盒模块的外壳用树脂浇灌，符合 IP 65、IP 66 及 IP 67 防护等级，因而是潮湿、脏乱、多尘工作环境的理想选择。
外形小巧
