介电常数介质损耗试验仪

点击图片查看原图
单 价: 16000.00
品 牌: 北广精仪
所在地: 北京
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 100
人 气: 已有 38 人关注
更 新: 2022-03-01
立即购买   加入购物车
公司基本资料信息








 介电常数介质损耗试验仪满足标准:GBT1409-2006测量电气绝缘材料在工频、音频、高频(包括米波波长在内)下电容率和介质损耗因数的推荐方法

介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷,还有复合材料等的一项重要的物理性质,通过测定介质损耗角正切tanδ及介电常数(ε),可进一步了解影响介质损耗和介电常数的各种因素,为提高材料的性能提供依据;仪器的基本原理是采用高频谐振法,并提供了,通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制,测量核心采用了频率数字锁定,标准频率测试点自动设定,谐振点自动搜索,Q值量程自动转换,数值显示等新技术,改进了调谐回路,使得调谐测试回路的残余电感减至最低,并保留了原Q表中自动稳幅等技术,使得新仪器在使用时更为方便,测量值更为精确。仪器能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。
该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。

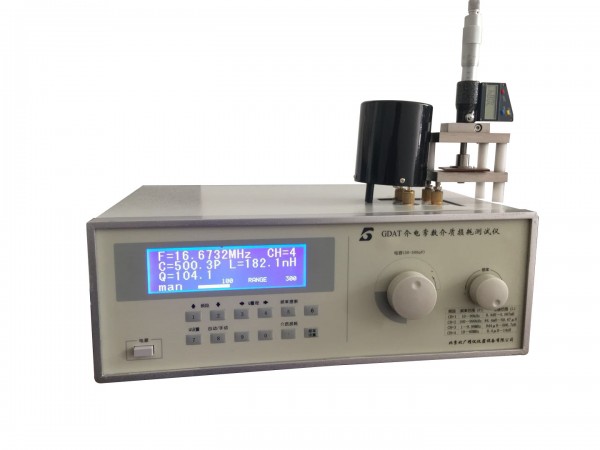

GDAT-A介电常数介质损耗测试仪

A型高频Q表和C型高频Q表主要区别
  A C
测试频率范围 25kHz~60MHz 100kHz~160MHz
主调电容控制 传感器 步进马达
电容搜索
 A/C高频Q表能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。该仪器广泛地用于科研机关、学校、工厂等单位。A/C高频Q表是北广精仪仪器设备有限公司最新研制的产品,它以DDS数字直接合成方式产生信号源,频率达60MHz/160MHz,信号源具有信号失真小、频率精确、信号幅度稳定的优点,更保证了测量精度的精确性。A主电容调节用传感器感应,电容读数精确,且频率值可设置。C主电容调节用步进马达控制,电容读数更加精确,频率值和电容值均可设置。A/C电容、电感、Q值、频率、量程都用数字显示,在某一频率下,只要能找到谐振点,都能直接读出电感、电容值,大大扩展了电感的测量范围,而不再是固定的几个频率下才能测出电感值的大小。A/C特有的谐振点频率自动搜索或电容自动搜索功能,能帮助你在使用时快速地找到被测量器件的谐振点,自动读出Q值和其它参数。Q值量程可手动或自动转换。
二、工作特性
   1.Q值测量
  a.Q值测量范围:2~1023;
  b.Q值量程分档:30、100、300、1000、自动换档或手动换档;
c.标称误差
频率范围 25kHz~10MHz  固有误差≤5%±满度值的2%   工作误差≤7%±满度值的2%
频率范围 10MHz~60MHz  固有误差 ≤6%±满度值的2%  工作误差≤8%±满度值的2%
电感测量范围 14.5nH~8.14H
直接测量范围 1-460P  主电容调节范围 40~500pF  准确度 150pF以下±1.5pF;150pF以上±1%

 注:大于直接测量范围的电容测量见使用方法。
信号源频率覆盖范围
频率范围 10kHz~70MHz
CH1 10~99.9999kHz CH2  100~999.999kHz  CH3 1~9.99999MHz CH4 10~70MHz 频率指示误差3×10-5±1个字

  5.Q合格指示预置功能:预置范围:5~1000
   6.Q表正常工作条件
   a. 环境温度:0℃~+40℃;
  b.相对湿度:<80%;
  c.电源:220V±22V,50Hz±2.5Hz。
   7.其他
  a.消耗功率:约25W;
   b.净重:约7kg;
   c.外型尺寸:(宽×高×深)mm:380×132×280。

三、性能特点:
1.    平板电容器
极片尺寸:φ25.4mm\φ50mm
极片间距可调范围和分辨率:≥10mm,±0.01mm
2.    园筒电容器
电容量线性:0.33pF / mm±0.05 pF
长度可调范围和分辨率:≥0~20mm,±0.01mm
3.  夹具插头间距:25mm±1mm
4.  夹角损耗角正切值:≤4×10-4(1MHz时)

四. 工作原理
本测试装置是由二只测微电容器组成,平板电容器一般用来夹持被测样品,园筒电容器是一只分辨率高达0.0033pF的线性可变电容器,配用仪器作为指示仪器,绝缘材料的损耗角正切值是通过被测样品放进平板电容器和不放进样品的Q值变化,由园筒电容器的刻度读值变化值而换算得到的。同时,由平板电容器的刻度读值变化而换算得到介电常数。

五.使用方法
高频Q表是多用途的阻抗测量仪器,为了提高测量精度,除了使Q表测试回路本身残余参量尽可能地小,使耦合回路的频响尽可能地好之外,还要掌握正确的测试方法和残余参数修正方法。
1.测试注意事项
a.本仪器应水平安放;
b.如果你需要较精确地测量,请接通电源后,预热30分钟;
c.调节主调电容或主调电容数码开关时,当接近谐振点时请缓调;
d.被测件和测试电路接线柱间的接线应尽量短,足够粗,并应接触良好、可靠,以减少因接线的电阻和分布参数所带来的测量误差;
e.被测件不要直接搁在面板顶部,离顶部一公分以上,必要时可用低损耗的绝缘材料如聚苯乙烯等做成的衬垫物衬垫;
f.手不得靠近试件,以免人体感应影响造成测量误差,有屏蔽的试件,屏蔽罩应连接在低电位端的接线柱。
2.高频线圈的Q值测量(基本测量法)


六. 维修保养
1.新购仪器的检查
新购的仪器最好能先用LKI-1电感组,将各个电感在各个不同频率测试Q值,把测试的情况,例使用的电感号、测试频率Q读数、电容读数等多次测得数及测试环境条件逐一详细记录,并把记录保存起来,以供以后维修时作参考。
LKI-1电感组是专供测试时作辅助电感用的,不能把这些电感当作高精度的标准电感看待。随着测试环境条件不同,测得电感器Q值和分布电容可能略有不同。
2.使用和保养
高频Q表是比较精密的阻抗测量仪器,在合理使用和注意保养情况下,才能保证长期稳定和较高的测试精度。
a.熟悉本说明书,正确地使用仪器;
b.使仪器经常保持清洁、干燥;
c.本仪器保用期为18个月,如发现机械故障或失去准确度,可以原封送回本厂,免费修理。
介电测试仪
本测试装置是由精密机械构件组成的测微设备,所以在使用和保存时要避免振动和碰撞,要求在不含腐蚀气体和干燥的环境中使用和保存,不能自行拆装,否则其工作性能就不能保证,如测试夹具受到碰撞,或者作为定期检查,要检测以下几个指标:
1.    平板电容器二极片平行度不超过0.02mm。
2.    园筒电容器的轴和轴同心度误差不超过0.1mm。
3.    保证二个测微杆0.01mm分辨率。
4.    用精密电容测量仪(±0.01pF分辨率)测量园筒电容器,电容呈线性率,从0~20mm,每隔1mm测试一点,要求符合工作特性要求。


附件一      介质损耗测试系统主要性能参数一览表

BH916测试装置                                        GDAT高频Q表

平板电容极片 Φ50mm/Φ25.4mm                         可选频率范围10KHz-60MHz/200KHz-160MHz

间距可调范围≥15mm                                   频率指示误差3×10-5±1个字

夹具插头间距25mm±0.01mm                             主电容调节范围30-500/18-220pF

测微杆分辨率0.001mm                                  主调电容误差<1%或1pF

夹具损耗角正切值≦4×10-4 (1MHz)                    Q测试范围2~1023






附表二    各Q值均值回路指示值
           和测试回路平均残量修正系数表
线圈号 测试
频率 C
修正
系数
1 100kHz 114
2 400kHz 135 136 1
3 1MHz 134 128.5 0.96
4 2MHz 154
4.5MHz 183 193 1.05
5 4.5MHz 170
12MHz 237 236.2 1
6 12MHz 234
25MHz 305 281 0.92
7 25MHz 218 170 0.78
50MHz 257 252 0.98
Qe:标准有效Q值
A型Q表在测试Q值时,已对测试回路的残量作了修正,故不再需要对Q值进行均值修正。



◇主要特点:空洞共振腔适用于CCL/印刷线路板,薄膜等非破坏性低介电损耗材料量测。 印电路板主要由玻纤与环氧树脂组成的, 玻纤介电常数为5~6, 树脂大约是3, 由于树脂含量, 硬化程度, 溶剂残留等因素会造成介电特性的偏差, 传统测量方法样品制作不易, 尤其是薄膜样品( 小于 10 mil) 量测值偏低,。

◇主要技术特性:介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷,还有复合材料等的一项重要的物理性质,通过测定介质损耗角正切tanδ及介电常数(ε),可进一步了解影响介质损耗和介电常数的各种因素,为提高材料的性能提供依据;仪器的基本原理是采用高频谐振法,并提供了,通用、多用途、多量程的阻抗测试。它以单片计算机作为仪器的控制,测量核心采用了频率数字锁定,标准频率测试点自动设定,谐振点自动搜索,Q值量程自动转换,数值显示等新技术,改进了调谐回路,使得调谐测试回路的残余电感减至最低,并保留了原Q表中自动稳幅等技术,使得新仪器在使用时更为方便,测量值更为精确。仪器能在较高的测试频率条件下,测量高频电感或谐振回路的Q值,电感器的电感量和分布电容量,电容器的电容量和损耗角正切值,电工材料的高频介质损耗,高频回路有效并联及串联电阻,传输线的特性阻抗等。


◇仪器特点:
☆接线简单(正接法两根线,反接可使用一根线),所有电缆线均有接地屏蔽,所以都能拖地使用,测量电压缓升、缓降,全自动测量,结果直读,无须换算。
☆多种测量方式 可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接线可测量高压介损。
☆ 抗震性能 仪器可承受长途运输中强烈震动颠簸而不会损坏。
☆ 抗干扰能力强 采用自动跟踪干扰抵偿电路,将矢量运算法与移相法结合,有效地消除强电场干扰对测量的影响,适用于500kV及其以下电站的现场试验。
☆CVT测量 独特自激法测量CVT功能,不需外加任何设备,可完成不可拆头CVT的测量。一次接线(三根电缆,不用倒线),一个测量过程(大约1分钟),两个最终测量结果(C1和C2的介损及电容值)。测量过程中文显示,能实时监测自激电流值和试验电压(高压)值。能消除引线对测试的影响,测量结果准确可靠。
