venture美国必测F78MP高频雷达波物位计

F78MP100-2-H-2-A

F78MP100-2-G-2-A

F78MP100-2-J-2-A

F78MP100-2-K-2-A

F78MP100-2-L-2-A

F78MP100-2-M-2-A

F78MP040-2-H-2-A

F78MP040-2-G-2-A

F78MP040-2-J-2-A

F78MP040-2-K-2-A

F78MP040-2-L-2-A

F78MP040-2-M-2-A

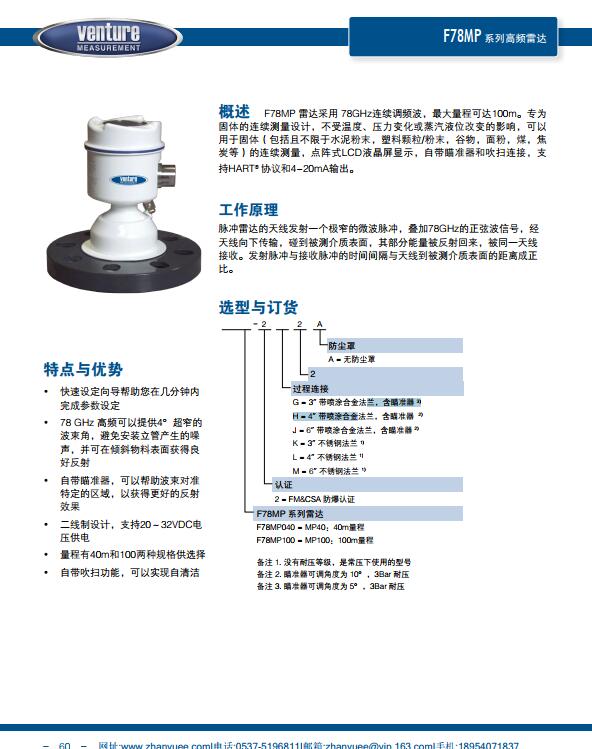

雷达采用78GHz连续调频波，大量程可达100m。专为固体的连续测量设计，不受温度、压力变化或蒸汽液位改变的影响，可以用于固体（包括且不限于水泥粉末，塑料颗粒/粉末，谷物，面粉，煤，焦炭等）的连续测量，点阵式LCD液晶屏显示，自带和吹扫连接，支持HART®协议和4-20mA输出。

美国必测F78MP高频雷达波物位计工作原理脉冲雷达的天线发射-个极窄的微波脉冲，叠加78GHz的正弦波信号，经天线向下传输，碰到被测介质表面，其部分能量被反射回来，被同-天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。

美国必测F78MP高频雷达波物位计特点与优势•        快速设定功能帮助您在几分钟内完成参数设定•78GHz高频可以提供4°超窄的波束角，避免安装立管产生的噪声，并可在倾斜物料表面获得良好反射•自带，可以帮助波束对准特定的区域，以获得更好的反射效果•二线制设计，支持20～32VDC电压供电•量程有40m和100两种规格供选择•自带吹扫功能，可以实现自清洁

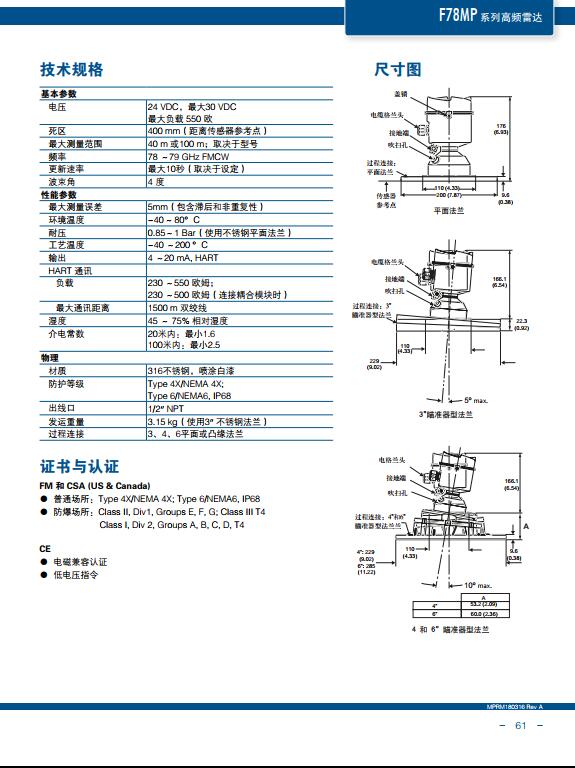

美国必测F78MP高频雷达波物位计技术规格尺寸图美国必测MP78高频雷达波物位计

基本参数电压24VDC，大30VDC大负载550欧死区400mm（距离传感器参考点）大测量范围40m或100m；取决于型号频率78～79GHzFMCW更新速率大10秒（取决于设计定）波束角4度性能参数大测量误差5mm（包含滞后和非重复性）环境温度耐压0.86～1.06Bar工艺温度-40～200输出4～20mA,HARTHART通讯负载230～550欧姆；230～500欧姆（连接耦合模块时）大通讯距离1500m双绞线湿度45～75%相对湿度介电常数20米内：小1.6100米内：小2.5物理材质316不锈钢，喷涂白漆防护等级Type4X/NEMA4X;Type6/NEMA6,IP68出现口1/2”NPT发运重量3.15kg（3”不锈钢法兰）过程连接3、4、6平面或凸缘法兰

证书与认证FM和CSA(US&Canada)●普通场所：Type4X/NEMA4X;Type6/NEMA6,IP68●防爆场所：ClassII,Div1,GroupsE,F,G;ClassIIIT4ClassI,Div2,GroupsA,B,C,D,T4

CE●电磁兼容认证●低电压指令
