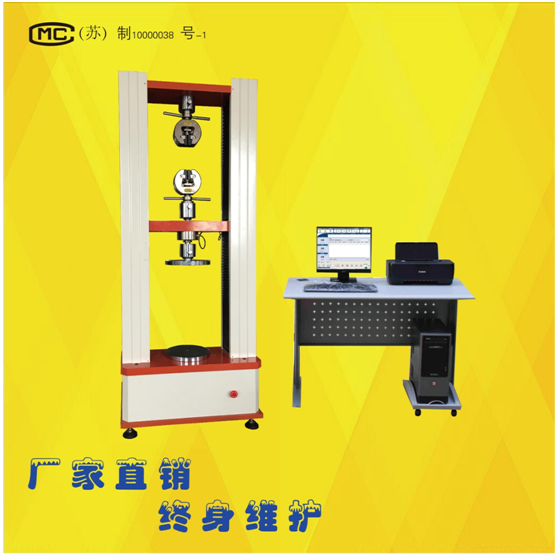

采用国外先进设计理念，外形美观、操作方便、性能稳定可靠。计算机通过我公司研制的全数字控制系统进行采集控制、经全数字调速控制器直接控制全数字调速电机转动、电机转速经圆弧同步减速系统减速后传递给精密滚珠丝杠副实现横梁上升、下降，完成试样的拉伸、剥离、压缩等力学性能试验。

试验机专业软件实现自动求取定伸长率、定力伸长、抗拉强度、试样延伸率、上、下屈服及屈服强度等数据，还可满足位移

Plastic plate universal testing machine adopts advanced foreign design concept, with beautiful appearance, convenient operation, stable and reliable performance. The computer is collected and controlled by the full digital control system developed by our company, and directly controls the rotation of the full digital speed regulating motor by the full digital speed regulating controller. After the motor speed is decelerated by the arc synchronous deceleration system, it is transmitted to the precision ball screw pair to realize the rise and fall of the crossbeam, and complete the tensile, peeling, compression and other mechanical performance tests of the sample.



The professional software of the testing machine can automatically calculate the data such as the fixed elongation, the fixed elongation, the tensile strength, the elongation of the sample, the upper and lower yield and the yield strength, and also can meet the displacement

无纺布电子拉力试验机、采用国外先进设计理念，外形美观、操作方便、性能稳定可靠。计算机通过我公司研制的全数字控制系统进行采集控制、经全数字调速控制器直接控制全数字调速电机转动、电机转速经圆弧同步减速系统减速后传递给精密滚珠丝杠副实现横梁上升、下降，完成试样的拉伸、剥离、压缩等力学性能试验。

一．万能材料拉力机概述:

本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。

The machine can be used for rubber, plastic, foaming material, plastic, film, soft packaging, pipe material, textile, fiber, nano material, polymer material, composite material, synthetic material, packaging belt, paper, wire and cable, optical fiber cable, safety belt, safety belt, leather belt, footwear, tape, polymer, spring steel, stainless steel, casting, copper pipe, non-ferrous me-tal, steam Tensile, compression, bending, tearing, 90 ° peeling, 180 ° peeling, shearing, adhesion, pull-out force, elongation and other tests shall be carried out for vehicle parts, alloy materials and other non-me-tallic materials and me-tal materials



二.万能材料拉力机软件功能介绍:

A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等，测试标准规范。

B. 试品资料:提供使用者设定所有试品数据，一次输入数据重复使用。并可自行增修公式以提高测试数据契合性。

C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）

D. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。

E. 图形曲线尺度自动化(Auto Scale)，可使图形以尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。

F．测试结果可以EXCEL格式的数据形式输出。

G．测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。 数据备份：测试数据可保存在任意硬盘分区。

H．多种语言随机切换：简体中文、繁体中文、英文。

I． 软件具有历史测试数据演示功能。

计算机最低配置要求：

● CPU  3.0 GHz

● 内存  512 MB

● 硬盘  100 GB

● 显示器  1024*768 分辨率 16位真彩的15吋彩色显示器

● CD-ROM/DVD-ROM      键盘、鼠标

● 彩色喷墨打印机/激光打印机

● WINDOWS  Me / 98 / 2000//XP/Vista 操作系统

● 主板PCI接口 32位宽PCI插槽2个

● 以上未列部件按标准配置

II．

三．工作条件

●  室温10℃―35℃。

●  湿度20%-80%。

●  周围无振动，无腐蚀性介质，无强磁场干扰。

●  电源电压波动不超过额定电压的10%。

●  在稳固的基础上水平安装，水平度不应大于0.2/1000。



四.主机规格

A.高精度美国传力力量传感器: 0-1T ,力量精度在±0.5 %以内。

B.容量分段:全程七档：× 1，× 2，× 5，× 10，× 20，× 50，× 100 , 采用高精度24 bits A/D，取样频率200Hz 。全程力量最大解析度 1/100000 。

C.动力系统:见配置清单

D..控制系统: 采用Pulse Command控制方式使控制更精准 ，速度控制范围0.01~500 mm/min。 中联板调整具有快速粗调与慢速微调功能。 测试后自动回归原点、自动储存。

E.数据传输方式：RS232传输

F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。

G.简洁的全程一档与精密全程七档力量线性双校正系统。

H.豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。

I.测试空间:测试宽度约350 mm（标准规格），联板行走空间950 mm（不含夹具）（标准规格）

J.全程位移: 编码器2500 P/R，提升4倍精度 ,采用LINE DRIVE编码器抗干扰能力极强 ,位移解析0.001mm。

K.安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。

l手控方式：可增添无线遥控装置或手动操作盒。（选购）

五．附件

A.一年保固书及中文操作说明书各一份。

B. 随机赠送标准拉力夹具一组（其他夹具选购）。

C.拉力机专用测试软件一份。

D.品牌电脑一台，惠普彩色喷墨打印机一台

六．产品应用

本机可对橡胶、塑料、发泡材料、塑胶、薄膜、软包装、管材、纺织物、纤维、纳米材料、高分子材料、复合材料、合成材料、包装带、纸张、电线电缆、光纤光缆、安全带、保险带、皮革皮带、鞋类、胶带、聚合物、弹簧钢、不锈钢、铸件、铜管、有色金属、汽车零部件、合金材料及其它非金属材料和金属材料进行拉伸、压缩、弯曲、撕裂、90°剥离、180°剥离、剪切、粘合力、拔出力、延伸伸长率等试验。



七．可测试项目

（一）普通测试项目：（普通显示值及计算值）

●拉伸应力      ●拉伸强度

●扯断强度      ●扯断伸长率

●定伸应力      ●定应力伸长率

●定应力力值    ●撕裂强度

●任意点力值    ●任意点伸长率

●抽出力         ●粘合力及取峰值计算值

●压力试验       ●粘合力剥离力试验

●弯曲试验       ●拔出力穿刺力试验

（二）特殊测试项目：

1.弹性系数即弹性杨氏模量

定义：同相位的法向应力分量与法向应变之比。为测定材料刚性之系数，其值越高，材料越强韧。

2.比例限：荷重在一定范围内与伸长可以维持成正比之关系，其最大应力即为比极限。

3.弹性限：为材料所能承受而不呈变形之最大应力。

4.弹性变形：除去荷重后，材料的变形完全消失。

5.变形：除去荷重后，材料仍残留变形。

6.屈服点：材料拉伸时，变形增快而应力不变，此点即为屈服点。屈服点分为上下屈服点，一般以上屈作为屈服点。

屈服（yield）：荷重超过比例限与伸长不再成正比，荷重会突降，然后在一段时间内，上下起伏，伸长发生较大变化，这种现象叫作屈服。

7.屈服强度：拉伸时，伸长率达到某一规定值之荷重，除以平行部原断面积，所得之商。

8.弹簧K值：与变形同相位的作用力分量与形变之比。

9.有效弹性和滞后损失：

在拉力机上，以一定的速度将试样拉伸到一定的伸长率或拉伸到规定的负荷时，测定试样收缩时恢复的功和伸张时消耗的功之比的百分数，即为有效弹性；测定试样伸长、收缩时所损失的能与伸长时所消耗的功之比的百分数，即为滞后损失。

八．主要计数指标

A．荷重元：0-1T区间选配

B．力量解析度：1/10000

C．力量准确度：≤0.5％

D．力量放大倍数：7段自动切换

E．位移解析度：1/1000

F．位移准确度：≤0.5％

G．金属引伸计解析度：1/1000

H．金属引伸计准确度：≤0.5％

I．大变形引伸计准确度：±1mm

J．速度范围：0.01－500mm/min（特殊测试速度亦可依客户需求定制）

K．行走空间：950mm（不含夹持器、特殊测试空间亦可依客户需求定制）

L．测试宽度：350mm（特殊测试宽度亦可依客户需求定制）

M．使用电源:220V 60HZ

N．功率：600W

O. 机台尺寸:665×455×1700 mm(长×宽×高)



售后内容：

我公司派工程师负责安装调试及培训。



产品自客户验收之日起，免费保修2年，终身维修。



1、设备安装调试：

免费为用户提供所购仪器的安装调试服务。在进行安装调试前用户方应提供相应的准备工作，并予以提前通知，具体安装调试日期双方可以协商而定。设备安装调试由多年行业资深工程师免费进行。保证用户可以正确使用、软件操作和一般维护以及应及故障的处理。



2、培  训：

我公司工程师免费为用户提供操作人员培训，直到操作人员能独立操作为止。



3、设备验收标准：

用户方按订货技术要求进行验收。并符合国家标准要求。设备验收在用户方进行并由我公司安装调试技术人员和用户共同在维修报告上签字以确认仪器的调试工作完成。



4、设备维修服务：

我公司产品自用户现场调试验收合格后2年内免费保修，终身维护。在2年免费保修期内产品发生非人为质量问题，我公司为客户提供免费维修。如产品在免费保修期外出现故障，维修服务只适当收取材料成本费。



5、技术zhi持：

对于所需仪器的用户，根据用户的要求提供专业的技术方案。除了常规的仪器服务外，我公司技术部还可为用户提供各种非常规设备的技术zhi持。



6、售后响应：

在接到用户维修邀请后，2小时内做出反应，并给予解决。如未解决，我公司指派工程师及时到达用户现场，解决问题至设备正常使用为止。



After-sale service

After sales content:

Our company sends engineers to be responsible for installation, debugging and training.

Products from the date of customer acceptance, free warranty for 2 years, life-long maintenance.

1. Equipment installation and commissioning:

Provide free installation and debugging services for users. Before installation and commissioning, the user shall provide corresponding preparations and give advance notice. The specific installation and commissioning date can be determined by both parties through consultation. The equipment installation and debugging are carried out by senior engineers for many years free of charge. Ensure that the user can use the software correctly, operate and maintain the software, and deal with the faults.

2. Training:

Our company's engineers provide free operator training for users until the operators can operate independently.

3. Equipment acceptance standard:

The user shall conduct acceptance according to the order technical requirements. And meet the requirements of national standards. The equipment acceptance shall be conducted by the user side, and the installation and commissioning technicians of our company and the user shall jointly sign the maintenance report to confirm the completion of the instrument commissioning.

4. Equipment maintenance service:

Our company's products are free of charge for warranty and lifetime maintenance within 2 years after the user's on-site commissioning and acceptance. During the 2-year free warranty period, our company provides free maintenance for customers in case of non-human quality problems. If the product breaks down outside the free warranty period, the maintenance service will only charge the material cost properly.

5. Technical support:

For the users of required instruments, professional technical solutions shall be provided according to the requirements of users. In addition to conventional instrument services, our company's technical department can also provide users with technical support for various unconventional equipment.

6. After sales response:

After receiving the user's maintenance invitation, respond within 2 hours and solve it. If it is not solved, our company will assign engineers to arrive at the user's site in time to solve the problem until the equipment is in normal use.
