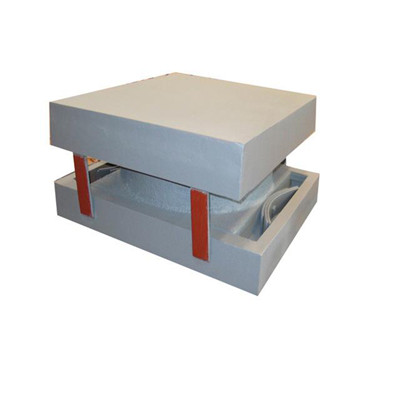

球铰支座,又名球型钢铰支座,球铰钢支座,是在球型支座的上座板和下座板上增加了铰接装置,以达到了支座的承受上拔力作用。球铰支座分为固定型,单向位移型和双向位移型三种形式,固定型球铰支座是由上座板、下座板、凸形中间钢板及两块不同形状的聚四氟板组成。支座的特点:支座具有一般球型转角大、转动灵活、转动力矩与转角无关、转动性能各个方向一致等优点外还具有以下几大特点
1、承载吨位大,大支反力可超过100000KN
2、转角大 转角0.06
3、耐腐蚀能力大大增强可在海洋大气及飞溅区等恶劣环境下使用。
4、平面滑动和转动磨擦阻力小。
5、防尘防水性能好可保证磨擦副无腐蚀无污染。
6、设计寿命长按100年设计
7、支座小巧轻便较同样支反力的盆式橡胶支座重量减轻40-50,
较同样支反力的其它球座重量减轻20-25。

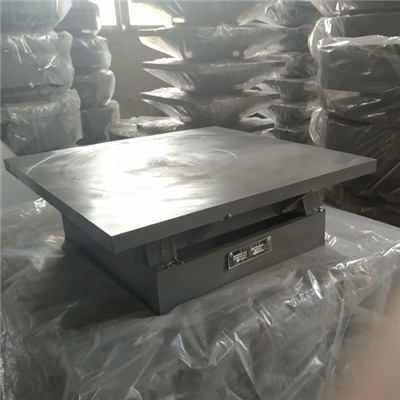

抗震型球型钢支座详细介绍:
支座受力情况与力学计算假定一致,支座通过球面传力,作用反力分许均匀,传力可靠,通过聚四氟乙烯板(PTFE)的滑动实现支座的转动,制作可以打转角万向转动,可以实现支座水平滑动,允许位移值大,能够有效的释放结构地震作用变形与温度应力,支座刚度大,变形小,承载能力高,抗震性能好,无老化问题,耐久性好,适用温度范围大。支座设计参数
1、支座竖向压力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.
2、支座竖向抗拔力取其竖向荷载的50%内;
3、支座水平抗剪力取竖向荷载的30%~40%;
4、设计转角为0.02rad,也可根据实际情况在0.02~0.08rad范围内做相应设计;
5、位移型支座根据其位移形式不同将其相应位移量设为±60~±100,也可根据实际需求设计;6、支座滑动摩擦系数u≤0.03(-25°C~+60°C).
