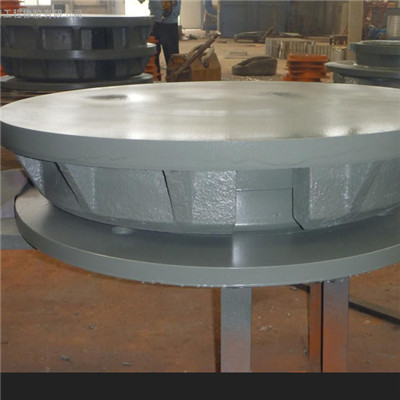

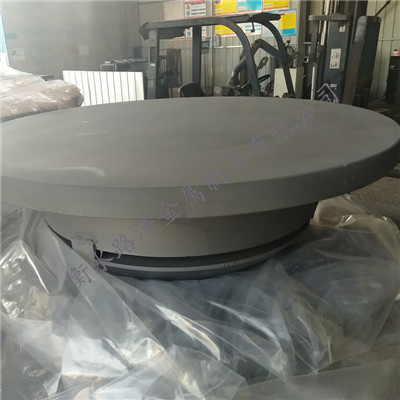

路泽网架成品抗震球铰支座

点击图片查看原图
单 价: 1077.00
品 牌: 路泽
所在地: 河北衡水市
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 9999
人 气: 已有 31 人关注
更 新: 2021-03-25
立即购买   加入购物车
公司基本资料信息









球铰支座分为固定型,单向位移型和双向位移型三种形式。球铰支座是水平位置支座,在工作过程中,顶板位移箱和底板位移箱水平放置,其作用是铰接上下构件,释放钢结构主体的内应力

一、抗震球型钢支座特点

    1、抗震球型钢支座可万向转动、万向承载、能很好的满足上部结构各种荷载(如恒载、活载、风、地震力等)所产生的反力的传递、转动、移动要求,保证反力合力集中、明确、安全可靠。

    2、抗震型球型钢支座要承受拉、压、剪(横向)力,在巨大的随机地震力的作用下,只要上、下结构本身不破坏,因此种支座存在就不会发生落梁、落架等灾难性后果(一般来说,支座是个薄弱环节,在强大的地震力作用下,极易发生落梁和落架,而此种支座的强度和延性均高于结构本身),故特别适用于高烈度地震区的设防、具备能抗地震烈度9级的能力。

    3、抗震球型钢支座通过球面传力,受力面积大,并采用几种材料的优化组合,故与其他铰结构支座相比(摇摆支座、辊轴支座),其体积和高度均大减少,重量轻,便于安装,并与同样承载力的钢支座相比造价较低。

固定抗震球型钢支座主要技术性能
1、 支座磨擦系数为0.03;
2、 支座水平剪力大于竖向承载力的20%;
3、 支座抗拔力抗拉力为竖向承载力的10%-30%;
4、 支座竖向承载力1000-60000KN,分为25级;
5、 支座转角为0.03rad;
6、 支座适用温度范围:-40℃~+70℃;  路泽网架成品抗震球铰支座客户回购率高

   TJGZ-FPB摩擦摆式支座适用于各种设防烈度下的铁路桥梁,其中起着耗能关键的摩擦材料经过长期研究与实践,摩擦系数可以在0.02~0.2之间取值,同时耐压、耐磨性能相对突出。

抗震型球型钢支座的养护

    1、检查支座与上、下连接件是否有破坏,检查螺栓是否剪断或松动,焊缝是否开裂等。

    2、支座使用期间就定期每查一次、保养一次。

    3、检查橡胶密封圈有无龟裂和老化现象。

    4、检查防尘罩内积尘情况,并清除灰尘。

    5、旋动固定螺母,清洗干净后重新上油,以免锈死。

    6、检查支座本身高度变化,此变化反应聚四氟乙烯板的磨耗状况,当高度变化超过4㎜时应大修。

TJGZ-FPB摩擦摆式支座固定型和单向型支座设置了固结于下板的“凸块” 以防止支座意外失稳。经过精心选材和多次试验的“保险销”可以保证固定型和单向型支座在常规荷载下保持固定性或导向性;在设计地震力下“保险销”及时剪断,保证各支座发挥减震耗能作用。
