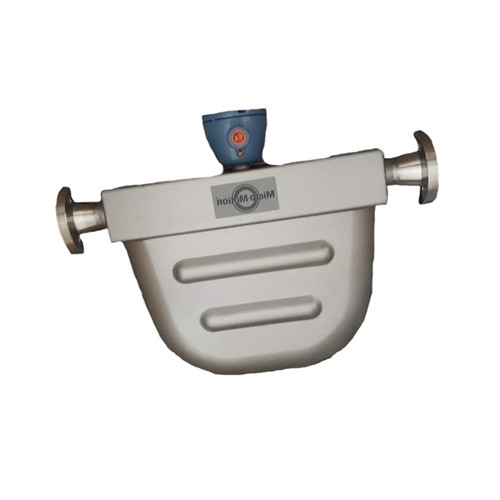

艾默生EMERSON高准流量计F050构成

  艾默生质量流量计可直接测量流体的质量流量，测量结果受介质密度、温度、压力、流速分布等特性的影响较小，具有测量精度高、稳定性好、使用方便、维护量小、通讯功能强、可实现多参数测量等特点，目前已被广泛应用于生产过程控制等领域中。

 质量流量计的原理及构成

1.质量流量计的原理

  科里奥利质量流量计质量测量的原理是牛顿第二定律F=Ma。当流体在振动管中流动时，将产生与质量流量成正比的科里奥利力 [1]。当没有流体流过时，振动管不产生扭曲，振动管两侧电磁信号检测器检测到的信号是同相位的；当有流体经过时，振动管在力矩作用下产生扭曲，两检测器间将存在相位差。变送器测量左右检测信号之间的滞后时间，这个时间差乘上流量标定系数就可确定质量流量。科里奥利质量流量计的密度测量原理是振动频率与流体密度的平方根成反比，通过测量振动频率确定流体密度。所以质量流量计即可实现对流体质量流量的测量，又可实现对流体密度的测量。

2.质量流量计的构成

  科里奥利质量流量计由传感器和变送器组成，变送器用于信号处理，两者之间通过专用的 9 芯电缆连接。


  传感器的结构有直管、U 形管、Ω 型等多种形式 [2]。裂解炉进料控制选用的是 U 形管式传感器。U 形管的两个开口端与管道连接，流体由一个端口流入，另一端口流出。在 U 形管顶部装有用于激发 U 形管振动的电磁装置，激发U 形管以中心为轴按固有的自振频率振动，自振方向垂直于 U 形管所在平面；流体流入 U 形管后，在沿管道流动时又随管道作垂直运动。此外，流体在流经 U 形管时，将产生一个科里奥利加速度，并以科里奥利力的形式反作用于U 形管。流体在 U 形管入口、出口两侧的流动方向相反，形成一个作用力矩，致使 U 形管发生扭曲，该扭角的大小与通过 U 形管的流体质量流量相关，通过电磁检测器将测量管的扭曲变成电信号，送入变送器作进一步处理。U 形管的振动。

   变送器是一种带微处理器的智能流量仪表，它把传感器送来的低电平信号转换处理后，输出两路与流量和密度成正比例的 4 ～ 20mA 标准信号。17、18 端子接一级毫安输出信号，19、20 端子接二级毫安输出信号，可以分别表示质量流量、体积流量、质量累积量、体积累计量、介质密度、介质温度等。
