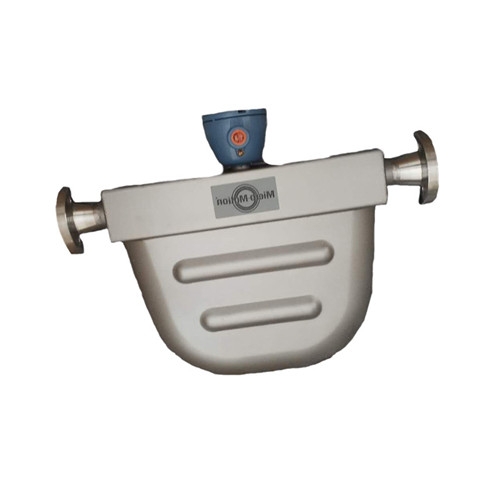

艾默生EMERSON高准流量计F025故障

点击图片查看原图
单 价: 1000.00
品 牌: 艾默生
所在地: 天津
销 量: 累计出售 0 件,0 个订单
评 价: 已有 0 条评价
库 存: 还剩 500
人 气: 已有 30 人关注
更 新: 2020-05-27
立即购买   加入购物车
公司基本资料信息









艾默生EMERSON高准流量计F025故障



  艾默生质量流量计可直接测量流体的质量流量,测量结果受介质密度、温度、压力、流速分布等特性的影响较小,具有测量精度高、稳定性好、使用方便、维护量小、通讯功能强、可实现多参数测量等特点,目前已被广泛应用于生产过程控制等领域中。



国产质量流量计的构造:

   国产质量流量计品牌众多,形状各异,但从测量原理看其内部构造基本相同,都是基于科里奥利质量流量计的原理制造而成的。质量流量计内部结构主要分为测量管和检测元件两部分:测量管是两个管径走向完全一样的弯管,流体通过弯管流动;检测元件主要包括三个线圈(一个驱动线圈,两个检测线圈)和一个温度传感器,分布在两测量管之间。驱动线圈通过电磁振荡对两测量管产生一个周期性的机械震动,两检测线圈分别检测测量管的震动幅度和周期。由于测量管的震动受测量管内液体重量的影响,通过测量测量管震动的变化即可得到测量管内液体的质量,从而能够得出流经质量流量计介质的瞬时质量流量和密度。




故障检查、分析:

  ①由于BLR201釜采用氮气反吹风法测量液位,因此最初怀疑氮气压力不够造成液位仪表显示偏低。查看公用工程画面上的氮气压力指示值,装置供氮正常。仪表维修人员确认液位计LI201工作正常。

  ②用检尺方法测量液位,表明釜内实际数量远远小于8t。

  ③由于采用的是新管线,怀疑管线处理后仍有残留的杂渣进人质量流量计中。利用TK107内的基础油向BLR201补加2.3t后再检尺,发现质量流量计工作正常。

  ④由于FQ201是科氏力质量流量计,与被测介质的温度、密度、压力、黏度变化无关,因此排除原料密度的略微不同对FQ201的影响。

  ⑤查看工艺管线,发现TK107至MP201人口采用的是4in管线,从MP201至BLR201采用3in管线,而从TK20至MP201入口之间新铺设的管线由于空间有限,而采用了2in管线。泵人口管线是2in,而出口管线为3in。在加油过程中,发现泵出口压力低,原来正常时FQ201的瞬时流量为30t/h,现在降至5t/h。由于新配工艺管线不合理,造成流量过低而形成缓流,无法完全充满质量流量计传感器部分的U形管,是引起本例故障的主要原因。

  ⑥在科氏力质量流量计中,需对传感器管子进行电磁激励,使其振荡。当流体流过管子时,在科里奥利力作用下,管子会发生形变,通过测量管子形变而测得流体质量流量。在本例故障中,当被测液体在未充满管子的情况下缓慢流动时,对传感器管子造成不平衡振动,因而影响了传感器的性能和精确度,造成仪表读数不准.



  故障处理

  ①关小泵出口手阀,增加泵出口压力,FQ201的瞬时流量由5.7t/h增加到8t/h,但仍然无法满足FQ201正常工作的条件,因此,只好采用方法2

  ②TK204罐内物料用完后,重新在罐底开4in口,并另选路径铺设4in管线至泵MP201人口处。重新送料,FQ201工作正常。
