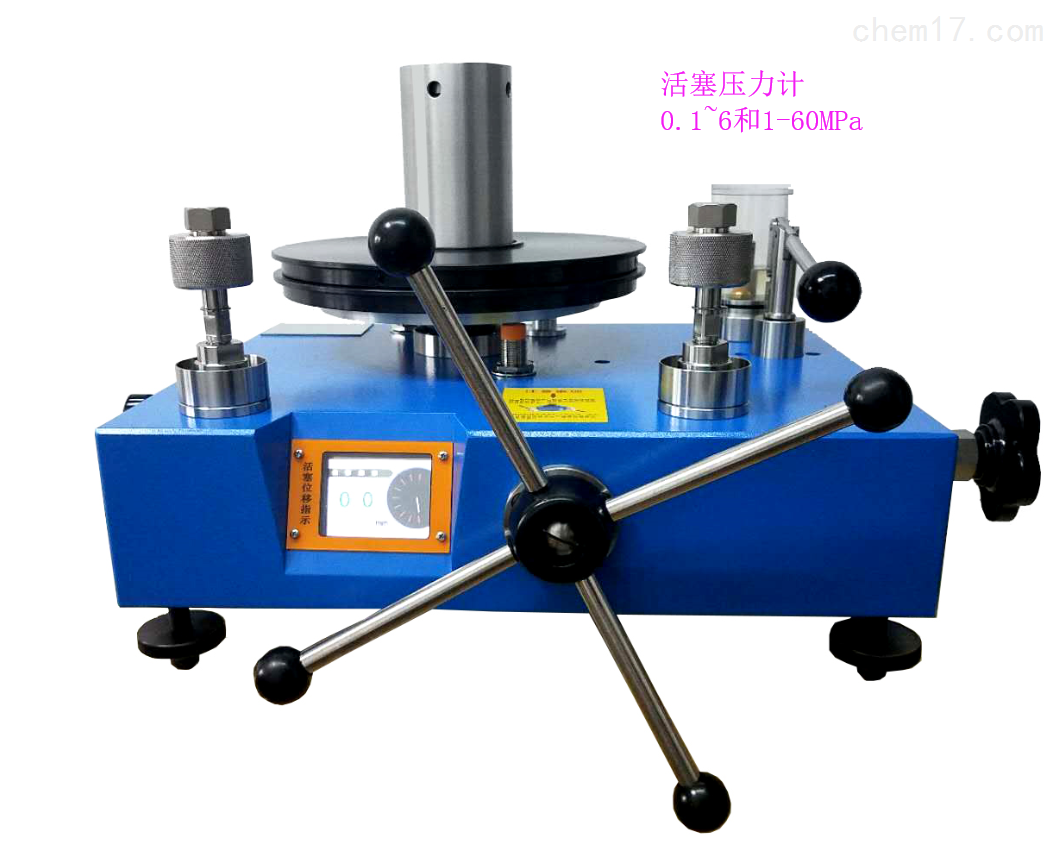

活塞式压力计是我公司按照国家《JJG-2007活塞压力计》、《JJG-2006砝码》检定规程要求新研发设计制造。用来进行压力量值传递、压力建标以及检定数字压力计、精密压力表、压力变送器、压力传感器等压力仪器仪表来使用。
2性能特点
活塞系统采用高硬度、高强度、和低温度线胀系数的碳化钨材料,寿命长、周期变化率小,稳定性好。
砝码通过挂篮直接加在活塞上,降低了负荷重心,使得活塞运转平稳,压力波动极小,示值准确。
活塞工作位置用先进的数字位移传感器监测,显示精确至0.01mm,更直观,判断压力平衡更快捷。
不同的砝码规格,使得测量范围同标称范围完全一致。
带有精巧预压结构,可轻松加压。
3 技术参数
产品型号: SY-6、 SY-60、 SY-600
测量范围:(0.04~0.6)MPa、(0.1~6)MPa、(1~60)MPa
准确度:0.05级(±0.05%);0.02级(±0.02%)
工作介质:变压器油或变压器油与煤油的混合油。(20℃时运动粘度9~12厘池酸值不大于0.05毫克KOH/克)
活塞杆材料:碳化钨
活塞筒材料:碳化钨
砝码材料:0.02%不锈钢;0.05%碳钢
SY-6宽量程活塞式压力计
砝码规格 |
0.01MPa |
0.02MPa |
0.05MPa |
0.1MPa |
数量 |
1个 |
2个 |
1个 |
5个 |
螺纹接口:M20×1.5
整机重量:35Kg
SY-60宽量程活塞压力计
砝码规格 |
0.01MPa |
0.02MPa |
0.05MPa |
0.1MPa |
0.2MPa |
0.4MPa |
0.5MPa |
数量 |
1个 |
2个 |
1个 |
1个 |
2个 |
1个 |
10个 |
螺纹接口:M20×1.5
整机重量:60Kg
SY-600宽量程活塞压力计
砝码规格 |
0.1MPa |
0.2MPa |
0.5MPa |
1MPa |
2MPa |
4MPa |
5MPa |
数量 |
1个 |
2个 |
1个 |
1个 |
2个 |
1个 |
10个 |
螺纹接口:M20×1.5
整机重量:90Kg
