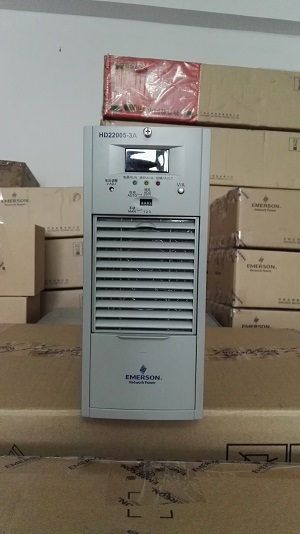

艾默生ER22005/S 、ER11010/S整流模块采用当代先进的电源技术和工艺，专门为各类变电站、水电厂、发电厂及其它直流供电场合的直流屏所设计。具有高效、高功率密度、高可靠性、智能化控制和造型美观等特点。

艾默生ER22005/S 、ER11010/S整流模块采用智能风冷的散热方式，功率密度高，占用空间少，内置逆止极管，组屏简便。详细设计安装调测方法请咨询艾默生代理商西安广深电气有限公司技术中心。

艾默生ER22005/S充电模块工作原理概述

艾默生ER22005/S 、ER11010/S整流模块原理框图如下，由单相有源 PFC 和 DC/DC 变换两个功率部分组成。在两功率部分之外还有输入 EMI 滤波器、辅助电源以及输入输出检测保护电路。前级单相有源 PFC 用以实现交流输入的整流滤波和输入电流的校正，使输入电路的功率因数达到 0.99，以满足相关输入电流谐波标准及降低前级设备容量的要求。后级的 DC/DC 电路由 DC/DC 变换器及其控制电路、整流滤波、输出 EMI等部分组成，用以实现将前级整流电压转换成

电力操作电源要求的稳定的直流电压输出。辅助电源在输入单相有源 PFC 之后，DC/DC 变换器之前，利用 PFC 的直流输出，产生控制电路所需的各路电源。输入检测电路实现输入过欠压检测。DC/DC 的检测保护电路包括输出电压电流的检测，散热器温度的检测等，所有这些信号用以 DC/DC 的控制和保护。

整流模块采用输入输出一体化插座（金手指插座），可热插拔，因此整流模块安装维护极为方便。详细技术参数请咨询艾默生代理商西安广深电气有限公司技术中心。

广深直流屏技术服务中心和区域直流屏维修服务站为发电厂、水电站、光伏电站、石化、钢铁、冶金、煤矿、水泥等行业用户和厂家提供直流电源技术支持服务，包括提供直流屏及通信电源安装、直流屏维修、直流屏改造、直流屏备件保障和蓄电池测试维护等技术支持服务。如您需要“艾默生充电模块ER22005/S”，欢迎来电咨询！
