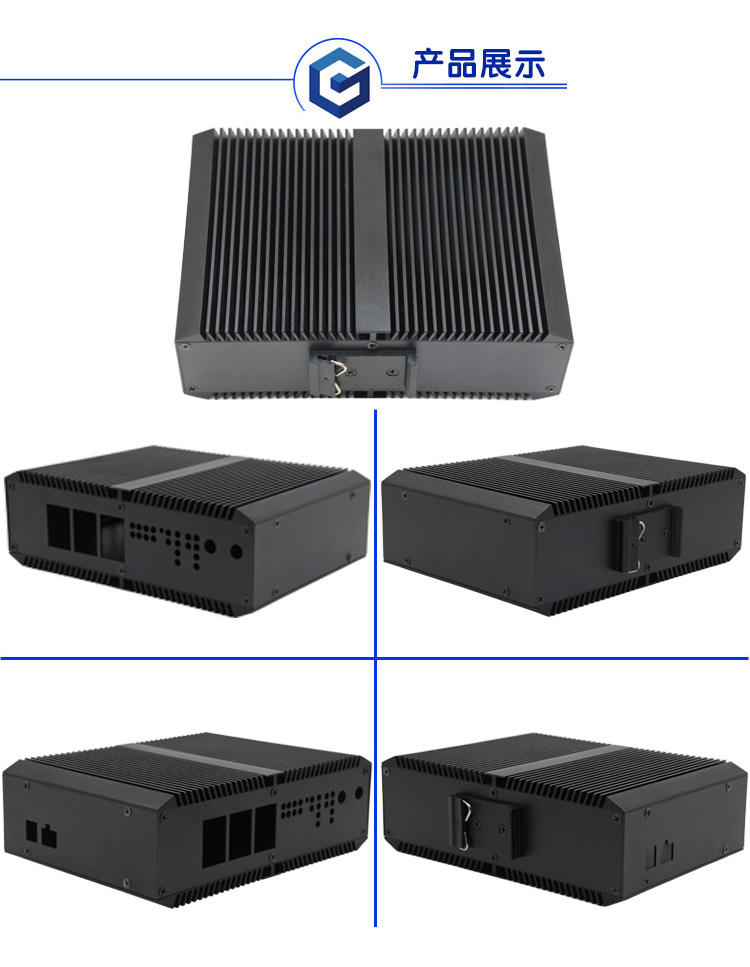

名称：控器服务器铝壳

材质：铝型材

组成结构：铝型材右片、钣金下片、钣金后片、导轨卡扣、散热柱、铝型材左片、钣金上片、散热柱、钣金前片

产品说明：

A.散热柱固定:

1.两块散热柱通过铝合金右片上对应的凹槽配合安装；

2.在散热柱与铝合金右片相接处铣有凹槽，打胶紧固，不影响散热。且保持铝合金片的完整度。

B.前面板凹面设计:

1.调整铝合金左右片与钣金前片的装配间隙（比钣金前片板厚+0.5）；

2.钣金上下片保持与铝合金左右片齐平；

3.可自然形成0.5深度的贴膜凹面。

C.铝合金型材的截面要求:

1.铝合金型材厚度不小于1mm；

2.铝合金型材应设计为等截面；

3.通常使用M3螺纹，底孔与边距离应不小于1.7mm；

4.保证强度及使用条件，应尽量多设置散热片，降低产品重量，降低材料成本；

5.散热翅应有一面设计为T型或者L型平面，便于产品标识印制或贴膜处理。

适用范围:

1.适用于立式导轨安装外壳；

2.该结构四面设计为活动式板材，可满足至四面开孔PCB外壳需求；

3.铝合金左右板保持原状，通过修改四面板材的宽度，实现外壳外观尺寸的厚度增减（尽量保持比例和谐）；

4.内部散热柱位置为铣削加工，设计灵活；根据PCB要求可实现导热或取消导热设计；

5.铝合金件使用阳极氧化，可获得优良的外观质量。
