1．功能描述

PFU-13开关量采集模块是一个馈出空开状态采集模块。当系统需要监测的馈出支路开关量大于24路时需要增加PFU-13开关量采集模块。每个开关量采集模块可监测24路开关量，典型应用是检测各分屏的馈出开关的跳闸和状态。

2．可接入的信号量

24路馈出支路空开跳闸告警信号或空开状态信号。

通过判断开关量对应接点12Vdc的接通与否判断其状态。支路开关量为常闭或常开（由监控设置）触点接入。

3．端子接口定义

PFU-13开关量采集模块接线采用螺栓压接型接插件端子，方便使用。接线端子如下图所示。

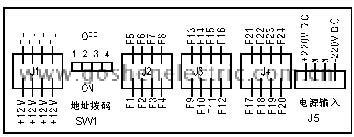

   图1  PFU-13端子排列

各端子定义如下表所示。

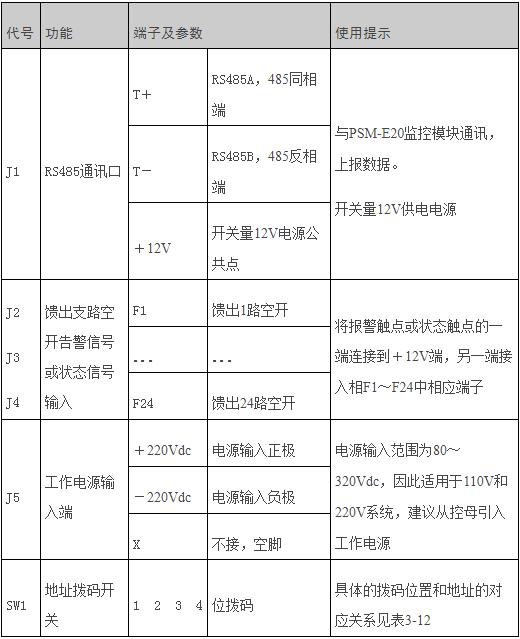

表1  PFU-13端子定义

详细技术参数请咨询艾默生代理商西安广深电气有限公司技术中心。
