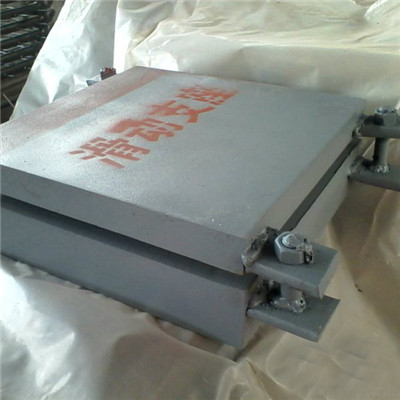

滑动球铰支座根据工程结构和支座的使用性能,可分为两个类型:单向滑动球铰支座(DX)和双向滑动球铰支座(SX)。球铰支座位移是由底座在箱体中的滑移实现的;球铰支座转角是由球体与上球壳和底座的相对转动来实现的;球铰支座抗竖向拉力是由球体、上球壳、底座和箱体实现的。。、
滑动球铰支座的技术参数
1、支座竖向承载力分为300KN~10000KN十四个级别;
2、支座的抗水平力为竖向承载力的20%;
3、支座抗竖向拉力: GKQZ型、GJQZ型抗竖向拉力为竖向承载力的20%; GKGZ型、GJGZ型抗竖向拉力为竖向承载力的30%;
4、设计转角为0.08rad(可根据用户要求另行设计)
5、支座的径向位移量±20mm-±50mm,环向位移量±60mm-±100mm; 以上技术要求均可根据客户要求设计生产
双向滑动支座选用时应注意的事项:
1、选用支座时应注意承载力的大小、竖向拉力的大小、水平力的大小,并注意位移量和转角,对于减震支座还应注意水平弹性刚度。
2、选用支座时应注意支座的类型,即双向活动型、单向活动型、固定型。 衡水路泽定制多向滑动球铰支座2500kN报价
