北京稳联技术MODBUS转EtherNet/IP网关基本说明:

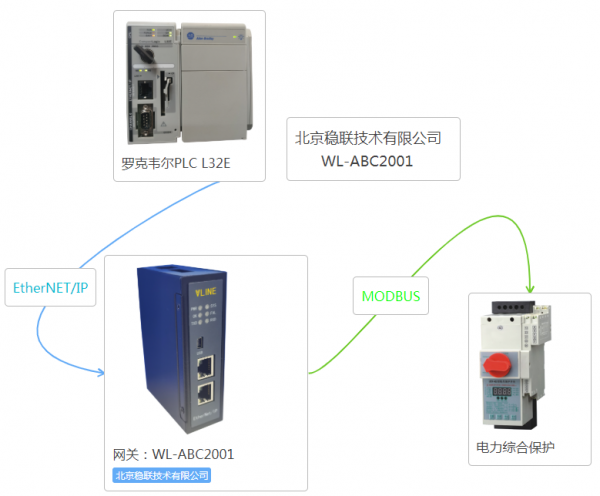

稳联技术WL-ABC2001实现MODBUS转EtherNet/IP功能,将MODBUS接口设备接入EtherNet/IP网络,可连RS232/RS485接口的设备到PROFINET网络。典型的串行应用:将变频器,传感器,执行器,人机界面,条码扫描器,RFID读取器,和工业称重设备等接入到EtherNet/IP网络。
北京稳联技术MODBUS转EtherNet/IP网关产品亮点:
1、配置简单方便,用户不需要了解EtherNet/IP和MODBUS技术细节,不需要任何编程操作就可以对网关进行配置;
2、数据的吞吐量更大,500字节输入数据+500字节输出数据;
3、RS485接口可设置成不同参数(波特率,奇偶校验),满足设备的多种连接;
4、双路TCP接口,具有交换机功能,现场连接更加方便直接;
5、调试方便:提供调试配置软件,支持双向数据监视、支持命令状态监视等;
北京稳联技术MODBUS转EtherNet/IP网关产品简介:
该产品订货号:WL-ABC2001,该MODBUS转EtherNet/IP网关是串口转PROFINET网关的一种,具备大数据量通讯能力,500字节输入数据+500字节输出数据。网关在EtherNet/IP一侧是从站(服务器),在串口一侧物理接口有RS-485或-232两种,支持MODBUS/RTU主站或从站协议(从站请购买时提前联系供应商)。该MODBUS转EtherNet/IP网关MODBUS一侧做主站时可用于一对多集成MODBUS RTU设备,形成MODBUS子网并连接到EtherNet/IP,实现EtherNet/IP控制器监控MODBUS设备的技术要求。网关MODBUS一侧做从站时可用于将其他MODBUS主站(如PLC/DCS)以及它的从站数据传输到EtherNet/IP控制器。该MODBUS转EtherNet/IP网关技术原理为存储器共享型,不需要主站PLC/DCS的编程,只需在配置软件中对网关进行简单配置,即可实现MODBUS转EtherNet/IP网关的通讯功能。
北京稳联技术MODBUS转EtherNet/IP网关MODBUS接口技术指标:
1、1路MODBUS接口,支持MODBUS/RTU协议,支持01H、02H、03H、04H、05H、06H、0FH、10H功能码;
2、波特率:300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可选;校验位(8位无校验1停止位、8位偶校验1停止位、8位奇校验1停止位、8位无校验2停止位)可选;
3、网桥控制字可灵活控制MODBUS报文发送:周期发送(发送间隔、等待间隔可选)、事件触发发送。可严格控制MODBUS写(05H、0FH、10H)命令发送,可选:写命令使能/禁止、数据变化发使能/禁止等功能;
4、网关状态字可反映网关MODBUS通信状态和串口的通信状态;
5、最多可连接32个Modbus设备,共128条命令;
北京稳联技术MODBUS转EtherNet/IP网关EtherNet/IP接口技术指标:
1、2路RJ45以太网接口,支持100BASE-TX,全双工通信,MDI/MDIX自侦测;
2、集成以太网交换机,方便链接多个EtherNet/IP设备;
3、符合Edition3.1&Edition1.24规范;
