1、选择打开西门子配置软件，需要创建新的项目名称，项目名称为“微型空气质量监测系统”；

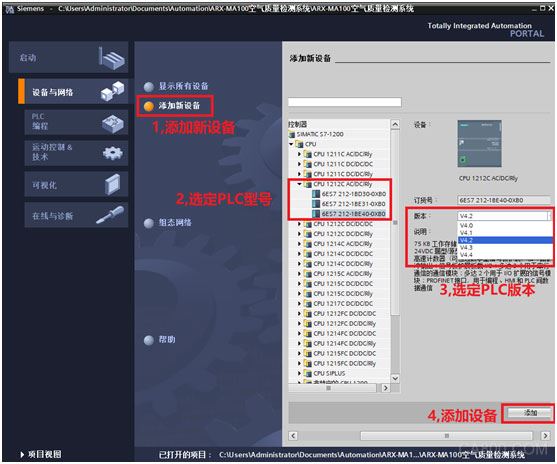

2、在博图中点击添加新设备，选定西门子PLC型号以及版本；

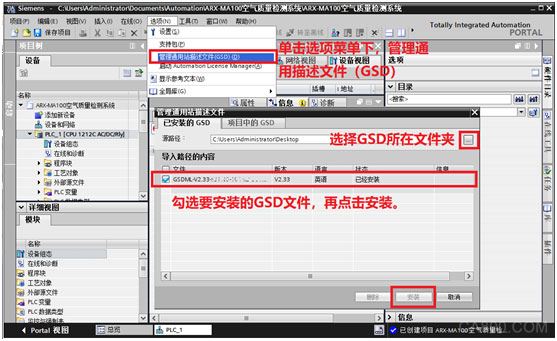

3、在博图的菜单栏中选择管理通用站描述文件--GSD文件；

​

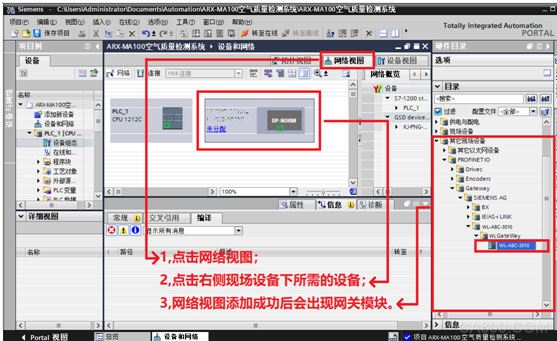

4、选择使用相对应的产品组态设备，如下图所示；

5、当前状态为PLC与稳联技术Modbus转Profinet网关处未分配状态；

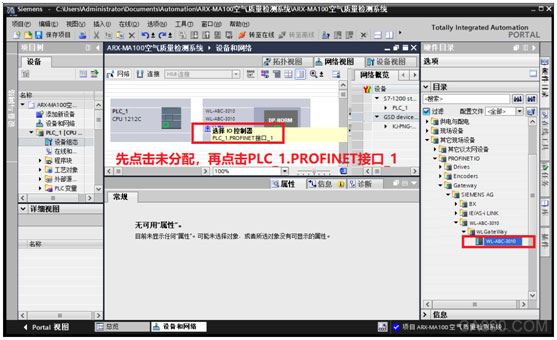

6、点击设备，连接IO控制器PLC_1 PROFINET端口_1；

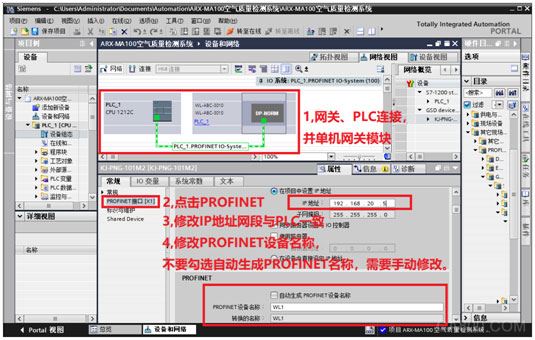

7、西门子PLC与Modbus转Profinet网关分配后，需要将网关的IP地址和PROFINET设备名称进行修改；

 注意：PROFINET设备名称选项不要勾选成自动生成，重新自定义 个名称输入。

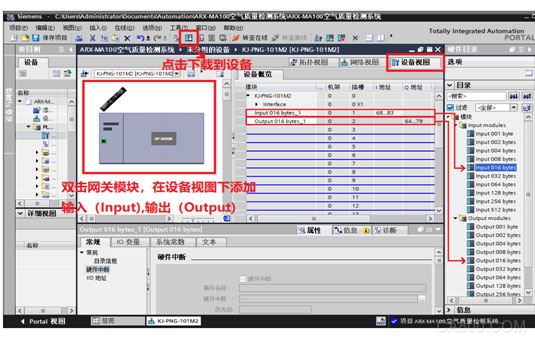

8、选择设备组态中的 Modbus转Profinet网关，将右侧目录菜单下的模块Input(输入),Output(输出)添加到插槽中，然后下载到对应的设备；

9、打开Modbus转Profinet网关配置软件，如图所示：

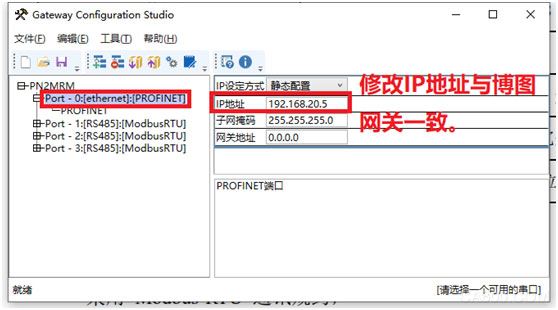

10、修改网关配置软件，必须与博图组态的IP 致；

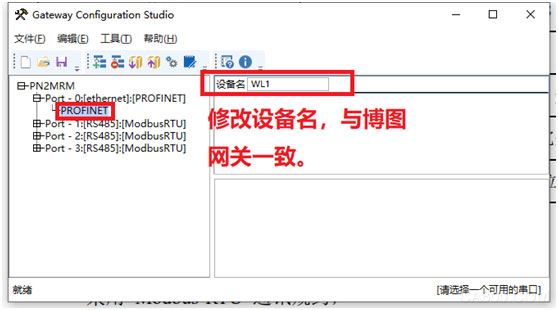

11、需要对配置软件中PROFINET名称进行修改，且与设备名 致；

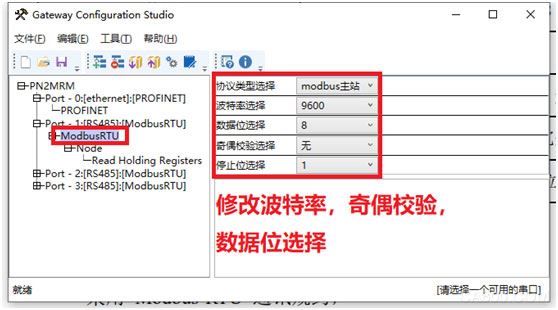

12、需要根据从站的设置参数对MODBUS参数（波特率，奇偶效验等参数）进行修改；

13、添加MODBUS网关配置软件中所需的功能码，然后点击Node键入所需命令；

14、添加命令后，根据所需修改起始地址命令内参数；

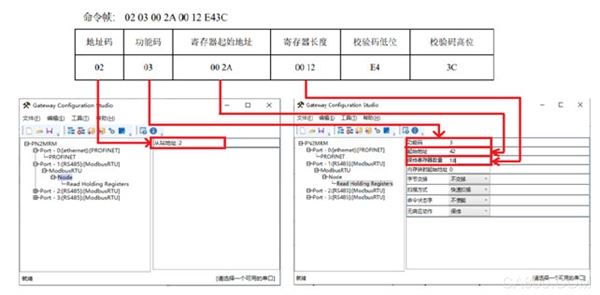

15、空气质量监测设备软件参数与读取空气质量监测设备命令帧参数 对应；

16、根据上图空气质量监测设备命令参数在配置软件里进行修改

地址码02（十六进制）

寄存器起始地址00 2A（十六进制）即起始地址42（十进制）

寄存器长度00 12（十六进制）即保持寄存器数量18（十进制）

把修改好的数据参数通过USB连接网关并下载至成功， 后重新给网关重新上电。

后用USB转485测试数据的收、发，启用博图监控表监控收、发数据是否正确。

下图为博图监控表所监控到数据：

​
