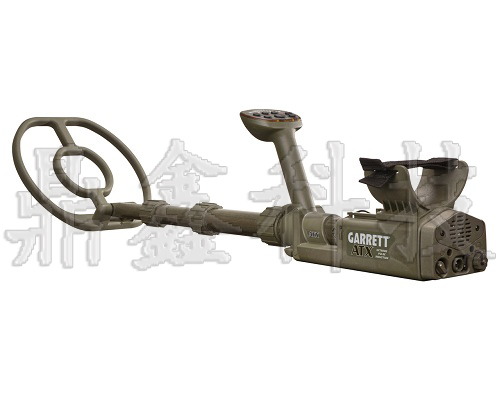

美国盖瑞特(Garrett)ATX地下金属探测器是 款相当 进的脉冲感应探测器。追溯至今,这种探测器已经有着 50 年广泛的研究和开发历史,专门针对 具挑战性的探矿和古迹探寻环境,包括 端矿化土壤和海水环境。ATX 的设计旨在满足探金者的所有需求,但它同时也可胜任许多其他类型的搜索活动。它可以用于矿化土壤、海水和矿化石、砖石、赤土等环境下探测,适用于工业、历史考古、狩猎监督(探测偷猎者的子弹)等各种应用场合。
ATX 对在高度矿化地面上进行探测的古迹探寻者大有帮助,它的探测深度远远超过普通探测器。可选 20 °Deepseeker 探测线圈是搜寻隐藏物体和其他深度埋藏的大型物体的理想之选。
请仔细阅读本用户手册的全部内容,以完全了解 ATX 的特点和功能。
探测深度:10米 金属识别:可以有效的排除矿化与氧化铁土层。
探测原理:脉冲(Impulse) 报警方式:不同的金属报警声不同.
主机设备参数:
外形尺寸 | 51CM-1.72可调节 | 识别类型 | 可排除任何的矿化反应 | |
重量 | 2.5kg | 屏幕类型 | LED灯显示 | |
电源 | 8节AA电池 | 是否防水 | 全机防水 | |
探盘尺寸 | 30CM | 频率 | 脉冲信号 |
盖瑞特(Garrett)ATX脉冲地下金属探测器具备有五个探测功能:

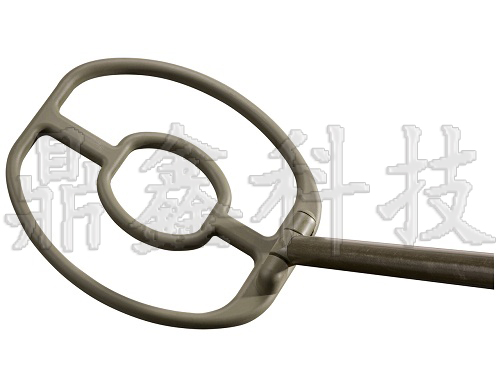

1.探测金属:全新的双D探测盘,在小的颗粒金都可以准确无误的探测与定位。
2.金属识别:通过频率扫描可以直接删除干扰的功能,快速的过滤干扰介质。
3.灵敏度调节:该机器自动调节地平衡,直接调节灵敏度即可直接使用,所有按键是智能按键,不需要重复性的调节。
4.精准定位:只需按下精准定位按键,就可以将金属直接定位到零误差内。

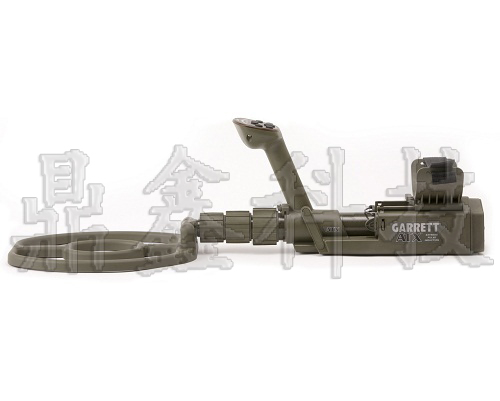

5.携带型:携带是非常的方便,直接将探测杆缩小后折叠即可操作,不需要反复的拆装。任何不好探测的区域都可以探测。

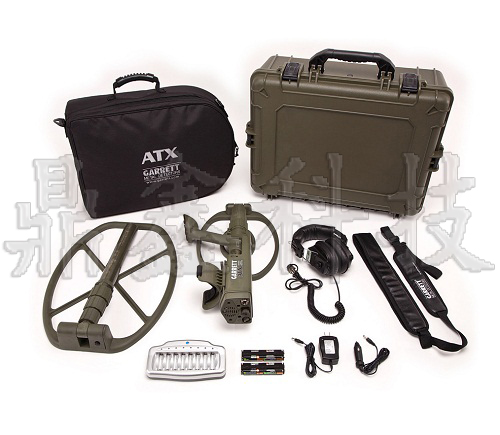

盖瑞特(Garrett)ATX脉冲地下金属探测器配置表:
绿色主机 | 1 | AA电池充电器 | 1 | |
30CM双D防水探测盘 | 1 | AA普通电池 | 8 | |
耳机 | 1 | 说明书,保修卡 | 2 | |
背包 | 1 | 背带 | 1 | |
AA充电电池 | 8 | 探测盘防护壳 | 1 |

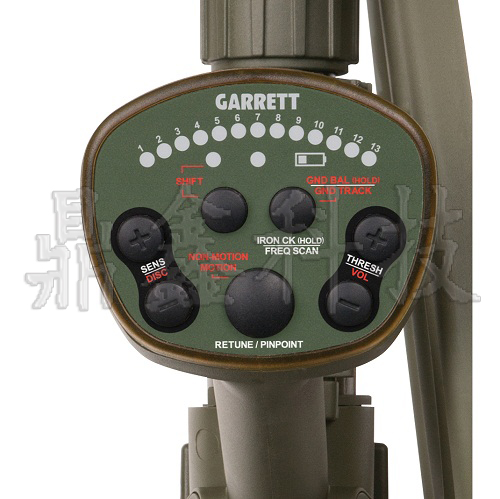

ATX按键说明:
1.SENS DISC(灵敏度/识别):增加 ATX 灵敏度设置,可探测埋藏更深的目标并且提高对小型目标的探测。注意,增加灵敏度的同时,也会增加电子干扰和其他外部条件对探测器的影响。
本 ATX 具备十三(13) 灵敏度设置。本产品默认灵敏度设置为 10 。
2.RETUNE/PINPOINT:按住精准探测键不放,精准定位目标位置。
3.THRESH/VOL(临界声音量调节):随着调整临界 别,在 LED 灯上会暂时显示新的临界 别。按下临界(+)或(-)按键,改变临界度。
4.SHFI(切换键):可以切换到其他菜单进行调节。
5.IRON CK (HOLD):调节地面平衡按键。
ATX的操作与技术:
1、扫描墙面:扫描墙面、河堤、岩壁或高的地方时,旋转并将探测线圈锁定为 90 度。
2、注意随身金属: ATX 非常敏感,因此注意不要让您携带的其他金属太靠近探测线圈(如锄头、铲子或带钢钉靴子等)。
3、避免表面杂波:您可将探测线圈举起,距离地面 2 或 3 英寸,以消除 些更小的地面杂波。这样容易探测到体积更大的目标。使用尺寸更大的探测线圈(例如 20 度 Deepseeker 探测线圈)时,这 技巧更为有效。
4、不要消除目标:请注意不要用地面平衡功能忽略目标,大部分情况下,您会有效地消除该目标。
5、 热岩:热岩通常富含铁,与周围土壤相比,铁基岩石不是导电性更高,就是更低,因此可能产生类似于目标的反应。因为 ATX 本身对大部分普通土壤矿物质不会做出反应,可简单对热岩而不是对土壤采用地面平衡功能来消除对热岩的反应。探测严重矿化土壤时,ATX 必须进行土壤地面平衡功能,这种情况下,热岩通常会反应为 声微弱的低音调。如果反应为两声低音调,请将目标挖出。
6、不均匀土壤条件: 难操作探测器的土壤条件之 就是包含不均匀混合导电和含铁矿物质的地面。例如,遍布铁石岩脉和/或热岩(含铁)的潮湿盐化土壤(导电)。在两种截然不同的土壤成分条件下, 难稳定完成探测操作。
在这种情况下,想要 大程度稳定操作探测器, 定位 个仅由盐化土壤(无含铁岩脉或热岩)构成的区域,然后增加识别度,尽量降低盐化反应(设置为3 到 7 应该足够)。然后再定位含铁岩脉或热岩,对其使用地面平衡功能。总之,使用识别功能消除导电成分,并且用地面平衡功能消除含铁成分。 后根据需要降低灵敏度,以达到 稳定操作。探测均匀混合土壤时,例如含黑沙的海滩,只要像在普通地面操作 般,完成对盐和沙的均匀混合物地面平衡就可以了,而不需要增加识别度。
7、 目标消失:如果当您开始掀开土壤时,目标反应消失了,可能是您在挖掘时破坏了集中地面矿物质或分解铁金属——因此,反应消失了。
8、 探测线圈盖:使用探测线圈盖包含线圈不被磨损和破坏,防止当探测线圈土壤受到大块岩石这类坚硬物体影响时,产生错误反应。
ATX水下使用:
ATX 可潜入 10 英尺深( 大值)的水中,在海岸线、河流、码头、船坞或游泳场中或沿线搜索。在超过 10 英尺深的水中使用 ATX ,可能会造成渗漏,损坏探测器。在超过建议深度的水中使用 ATX,会造成制造商保修承诺失效。
ATX 产品中附带陆地使用的耳机,耳机配备了防水连接器和连接线;但耳机不能淹没在水下。Garrett 供应可完全浸水的耳机配件可供选购。在水中搜索时,可使用开放式探测线圈盖或不使用线圈盖,因为密封型探测线圈盖在水中会造成大量阻力。
在任何水域使用 ATX 后,收起伸缩杆前,用清水冲洗探测器非常重要。盐水,即使是淡水沉积物会沉积在 ATX 螺母和伸缩杆上,妨碍操作。(参考 37 页的保养维修技巧)。
盐水条件下操作
盐和其他电解质与水混合后,会具有导电性,因此任何探测器会对盐水反应成金属目标。实际上,对于探测器来说,盐水具备着与金属箔片、纯金和其他不良导体相类似的导电性。
通常脉冲探测器处理盐水反应的方法是,提高延迟/识别设置,消除盐水反应。这种方法虽然有效,但提高识别设置会明显降低对纯金、珠宝和其他不良导体的探测效果。
ATX的保养与维护
ATX 是加固型探测器,其设计可用于所有户外环境。但和所有电子设备 样,ATX 有几种简单的保养方法,维护其高性能。
1、尽量避免 端天气,例如,夏天将 ATX 放置在汽车行李箱中或低于冰点的天气中将 ATX 放置在户外环境中。
2、 保持探测器干净,尤其是触控盘和伸缩杆配件。在设备沾满泥污或沙石的情况下,或用于水下探测后, ATX 伸缩杆必须在完全干透后才可收回。盐水,甚至是淡水沉积物会沉积在伸缩杆及其螺母上,影响其操作。用清水冲洗设备,清洗干净沙石、沉积物等,并用 块干净的布擦干探测器,打开水*,用手握住 ATX 在水下冲洗,清洗干净沉积物。冲洗时,用力将伸缩杆螺母来回转动,将伸缩杆上下伸缩,以冲洗干净伸缩杆螺母内的细沙。同样冲洗干净伸缩杆旋转锁内的任何碎砂碎石。用清水冲洗伸缩杆和伸缩杆螺母,冲洗干净泥土、盐分等。旋转并再次冲洗伸缩杆螺母,确保冲洗干净任何细沙。
3、如果水下搜索后,找不到清水水源,在您搜索的水域中清洗设备。将 ATX 没入水下,用力来回转动伸缩杆螺母,前后伸缩伸缩杆,清洗干净任何粘附的沉积物。用 块干净的布擦干伸缩杆,然后再收回伸缩杆。
4、储存探测器时,将伸缩杆螺母保持在中间松动位置(未拧紧),以防任何残余的沉积物堵塞伸缩杆螺母。
5、储存时间超过 个月时,应拆除探测器电池。
6、不使用耳机时,安装连接器保护盖。
探测线圈撞到岩石等,发生反应。使用探测线圈盖,缓冲岩石、树木等诸如此类物体对探测线圈的影响。设备没有电1.确定按照正确正负 性安装电池
2.用全新的电池更换所有老旧电池。声音异常,操作时发出噪音
1. 确保正确连接了探测器。
2. 如果在室内使用探测器,留意室内存在过度电子干扰,或者在地面墙面发现大量金属等,移至户外操作。
3. 确定是否与其他金属探测器或者像电线、铁丝网、荧光灯、过量金属等物体距离太近。
4. 远离任何干扰源。
5. 进行频度扫描。
降低您探测器的灵敏度设置。
间歇目标信号
通常,间歇信号说明,您发现了埋藏较深的目标或目标位于您探测器难以读取的角度。从不同方向进行扫描,来确定信号,并且翻开土壤,让探测线圈靠近目标。
ATX故障指南:
探测线圈撞到岩石等,发生反应:使用探测线圈盖,缓冲岩石、树木等诸如此类物体对探测线圈的影响。
设备没有电
1.确定按照正确正负 性安装电池
2.用全新的电池更换所有老旧电池。
声音异常,操作时发出噪音
1. 确保正确连接了探测器。
2. 如果在室内使用探测器,留意室内存在过度电子干扰,或者在地面墙面发现大量金属等,移至户外操作。
3. 确定是否与其他金属探测器或者像电线、铁丝网、荧光灯、过量金属等物体距离太近。
4. 远离任何干扰源。
5. 进行频度扫描。
降低您探测器的灵敏度设置。
间歇目标信号:
通常,间歇信号说明,您发现了埋藏较深的目标或目标位于您探测器难以读取的角度。从不同方向进行扫描,来确定信号,并且翻开土壤,让探测线圈靠近目标。
