MSA系列直线导轨采用4列圆弧接触式及45°触角的钢珠列设计，提供径向、反径向及横方向四方向的相同额定负荷能力，无论X、Y、Z等轴的各种安装方式都可以使用，并且可在维持低摩擦阻力情况下均匀的施以预压，增强四个受力方向的刚性，特别适合高精度与高负荷的运动方式。
专利的润滑油路设计，能够均匀的将润滑油脂注入每个循环回路，无论各种安装方式都可以获得 佳的润滑效果，并且提升整体的行走顺畅度与使用寿命，实现高精度、高可靠度及平滑稳定的直线运动需求。

注*: 单:单滑块 / 双:双滑块紧密接触
注: 滚珠型系列线性滑轨基本额定动负荷的额定疲劳寿命为50km，将50km的额定疲劳寿命的C换算成100km的额定疲劳寿命的C₁₀₀
可利用下式C=C₁₀₀ × 1.26

单位:mm

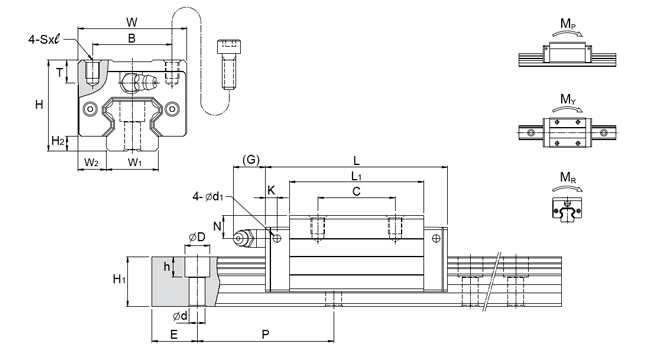

型号	外形尺寸					滑块尺寸
	高度 H	宽度 W	长度 L	W2	H2	B	C	S × l	L1	T	N	G	K	d1	油嘴规格
MSA 15S	28	34	56.3	9.5	4.2	26	26	M4 x 5	39.3	7.2	8.3	7	5.7	3.3	G-M4
MSA 20S MSA 20LS	30	44	72.9 88.8	12	5	32	36 50	M5 x 6	51.3 67.2	8	5	12	5.8	3.3	G-M6
MSA 25S MSA 25LS	40	48	81.6 100.6	12.5	6.5	35	35 50	M6 x 8	59 78	10	10	12	5.8	3.3	G-M6
MSA 30S MSA 30LS	45	60	97 119.2	16	8	40	40 60	M8 x 10	71.4 93.6	11.7	10	12	6.8	3.3	G-M6
MSA 35S MSA 35LS	55	70	111.2 136.6	18	9.5	50	50 72	M8 x 12	81 106.4	12.7	15	11.5	8.6	3.3	G-M6
MSA 45S MSA 45LS	70	86	137.7 169.5	20.5	10	60	60 80	M10 x 17	102.5 134.3	16	20	13.5	10.6	3.3	G-PT1/8
MSA 55S MSA 55LS	80	100	161.5 199.5	23.5	13	75	75 95	M12 x 18	119.5 157.5	18	21	13.5	8.9	3.3	G-PT1/8
MSA 65S MSA 65LS	90	126	199 253	31.5	15	76	70 120	M16 x 20	149 203	23	19	13.5	8.9	3.3	G-PT1/8

型号	导轨尺寸					基本额定负荷		容许静力矩					重量
	宽度 W1	高度 H1	节距 P	E std.	D × h × d	动负荷C kN	静负荷Co kN	Mp kN-m		MY kN-m		MR kN-m	滑块 kg	导轨 kg/m
								单*	双*	单*	双*
MSA 15S	15	15	60	20	7.5 x 5.3 x 4.5	11.8	18.9	0.12	0.68	0.12	0.68	0.14	0.18	1.5
MSA 20S MSA 20LS	20	18	60	20	9.5 x 8.5 x 6	19.2 23.3	29.5 39.3	0.23 0.39	1.42 2.23	0.23 0.39	1.42 2.23	0.29 0.38	0.3 0.39	2.4
MSA 25S MSA 25LS	23	22	60	20	11 x 9 x7	28.1 34.4	42.4 56.6	0.39 0.67	2.20 3.52	0.39 0.67	2.20 3.52	0.48 0.63	0.52 0.68	3.4
MSA 30S MSA 30LS	28	26	80	20	14 x 12 x 9	39.2 47.9	57.8 77.0	0.62 1.07	3.67 5.81	0.62 1.07	3.67 5.81	0.79 1.05	0.86 1.12	4.8
MSA 35S MSA 35LS	34	29	80	20	14 x 12 x 9	52.0 63.6	75.5 100.6	0.93 1.60	5.47 8.67	0.93 1.60	5.47 8.67	1.25 1.67	1.45 1.9	6.6
MSA 45S MSA 45LS	45	38	105	22.5	20 x 17 x 14	83.8 102.4	117.9 157.3	1.81 3.13	10.67 16.95	1.81 3.13	10.67 16.95	2.57 3.43	2.83 3.7	11.5
MSA 55S MSA 55LS	53	44	120	30	23 x 20 x 16	123.6 151.1	169.8 226.4	3.13 5.40	17.57 28.11	3.13 5.40	17.57 28.11	4.50 6.00	4.12 4.91	15.5
MSA 65S MSA 65LS	63	53	150	35	26 x 22 x 18	198.8 253.5	265.3 375.9	6.11 11.84	33.71 57.32	6.11 11.84	33.71 57.32	8.36 11.84	6.43 8.76	21.9
