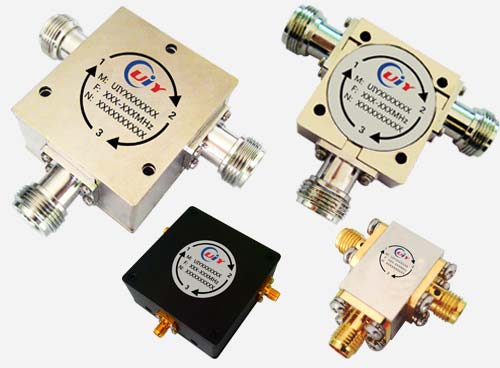

同轴环行器

• 频率范围 12MHz到20GHz,高达2000W功率.
• 应用于民用,军事,航天,空间技术等.
• 低插损,高隔离器,高功率.
• 可按客户要求订制生产.

低频率12MHz至1300MHz,包括FM,VHF,UHF等 型 号 频率范围 (MHz) 带宽 Max. 插损 (dB) 隔离度 (dB) 驻波比 通过功率(W) 反射功率(W) 连接形式 温度范围(°C) 尺寸 长x宽x高(mm) UIYCC8080A 12~55 10% 1.2 20 1.25 50 50 N, SMA +10~+60 80×80×28 UIYCC6466A 49~270 42% 1.2 20 1.25 60 60 N, SMA 0~+65 64×66×25 UIYCC6060A 60~220 40% 0.5 20 1.2 100 100 N, SMA -20~+65 60×60×26 UIYCC100100A 70~130 20% 0.8 17 1.4 500 500 N 0~+70 100×100×40 UIYCC6466B 130~180 5% 0.4 23 1.2 500 500 N -20~+65 64×66×22 UIYCC5257A 150~300 10% 0.4 20 1.2 300 300 N, SMA -30~+70 52×57.5×22 UIYBCC5377A 225~400 Full 0.8 18 1.35 120 120 N, SMA 25±5 53×77×26 1.0 16 1.4 0~+60 1.2 14 1.6 -40~+85 UIYBCC5377B 300~475 Full 0.8 18 1.35 60 60 N, SMA 25±5 53×77×26 1.0 16 1.4 0~+60 1.2 14 1.6 -40~+85 UIYCC4550A 250~1500 30% 0.3 23 1.15 300 300 N, SMA -30~+70 45×50×24 UIYCC5356A 300~1500 18% 0.4 20 1.25 500 500 N -40~+85 53×56×20 UIYCC3538A 300~1875 40% 0.3 30 1.15 300 300 N, SMA -40~+85 35×38×15 UIYCC6080A 400~2700 16% 0.4 20 1.25 800 800 N, 7/16 -20~+85 60×80×60   700MHz至20GHz,包括GSM,CDMA,WCDMA,LTE,L.S.C.X波段等 型 号 频率范围 (GHz) 带宽 Max. 插损 (dB) 隔离度 (dB) 驻波比 通过功率(W) 反射功率(W) 连接形式 温度范围(°C) 尺寸 长x宽x高(mm) UIYCC3434A 0.7~2.0 40% 0.3 23 1.15 200 200 N, SMA -40~+85 34×34×22 UIYCC3232A 0.7~2.5 35% 0.3 23 1.15 200 200 N, SMA -40~+85 32×32×18 UIYCC2528A 0.8~3.5 30% 0.3 23 1.15 200 200 N, SMA -40~+85 25.4×28.5×15 UIYCC4546A 1.0~3.8 15% 0.3 23 1.2 600 600 N -40~+85 45×46×26 UIYCC1522A 4.0~7.2 25% 0.3 23 1.2 60 60 N, SMA -40~+85 15×22.5×13.8 UIYCC1319A 7.0~13.0 25% 0.3 23 1.2 60 60 SMA -40~+85 13×19×12.7 UIYCC1624A 7.0~12.0 25% 0.3 23 1.2 60 60 N -40~+85 16×24.5×17.8 UIYCC1215A 8.0~20.0 25% 0.3 23 1.2 30 30 SMA -40~+85 12×15×10
