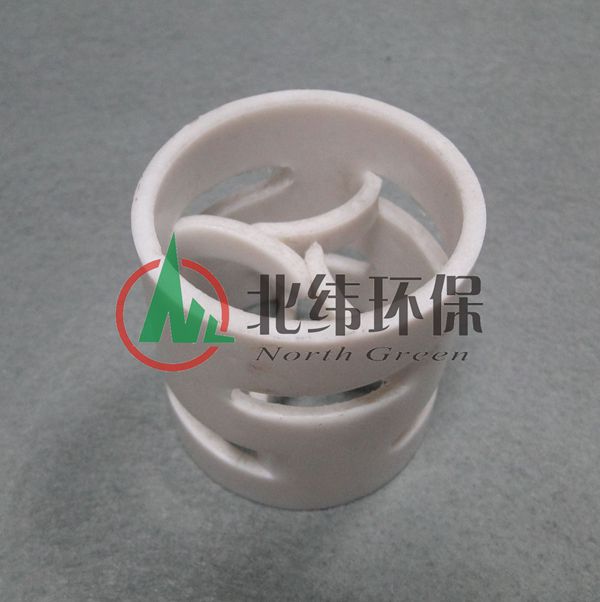

塑料鲍尔环填料, 塑料鲍尔环其外形构造可分为:内筋为米字型,称为(米)字型塑料鲍尔环;内筋为井字形,称为(井)字型塑料鲍尔环. 塑料鲍尔环填料作为高径相等的开孔环型填料,每层窗孔有五个舌叶,每个舌叶内弯指向环心,上下两层窗孔的位置相反错开。鲍尔环填料这样的设置可以使得填料层内的气体和液体散布状况较之拉西环有较大的改善,特别是填料环内外表容易被液体润湿,使得内外表得以充沛应用。因而同种材质、同样规格的鲍尔环填料,较之拉西环不但具有较大的经过才能和较低的压降,而且使塔的别离效率有所进步,操作弹性也有所增大。普通在同样的压降下,鲍尔环的处置才能较拉西环增加50%以上。塑料鲍尔环填料的使用温度根据材质为PBT,PE, PP,RPP,PVC, CPVC, PVDF的不同在各种介质中的运用温度为60-150摄氏度,普遍用于石油、化工、氯碱、煤气、环保等行业的填料塔中,顺应于各种别离、吸收、脱吸安装,常减压安装,合成氨脱碳、脱硫系统、乙苯别离、异辛烷甲苯别离等。
塑料鲍尔环参数(PP材质)
规格 |
径*高*厚 |
比表面积 |
空隙率 |
堆积个数 |
堆积重量 |
干填料因子 |
|
英寸 |
mm |
mm*mm*mm |
m2m3 |
m3m3 |
n/m3 |
kg/m3 |
m-1 |
5/8" |
16mm |
16*16*1.0 |
274 |
90 |
172000 |
93 |
376 |
1" |
25mm |
25*25*1.2 |
213 |
91 |
53500 |
80 |
285 |
1.5" |
38mm |
38*38*1.4 |
151 |
91 |
15800 |
57 |
200 |
2" |
50mm |
50*50*1.5 |
100 |
91.5 |
6500 |
50 |
130 |
3" |
76mm |
76*76*2.0 |
72 |
92 |
1930 |
54 |
92 |
