无线收发模块 数据通信 0.5W 无线数据传输模块

点击图片查看原图
品 牌: 深圳科易连
单 价: 面议
起 订: 1 个
供货总量: 10000 个
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 深圳市
有效期至: 长期有效
最后更新: 2021-10-11 08:32
浏览次数: 45
询价
公司基本资料信息








产品详细说明

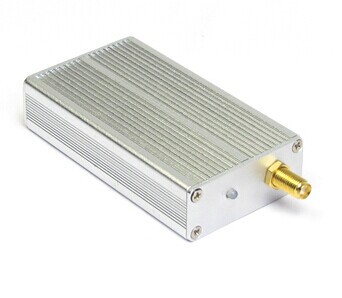

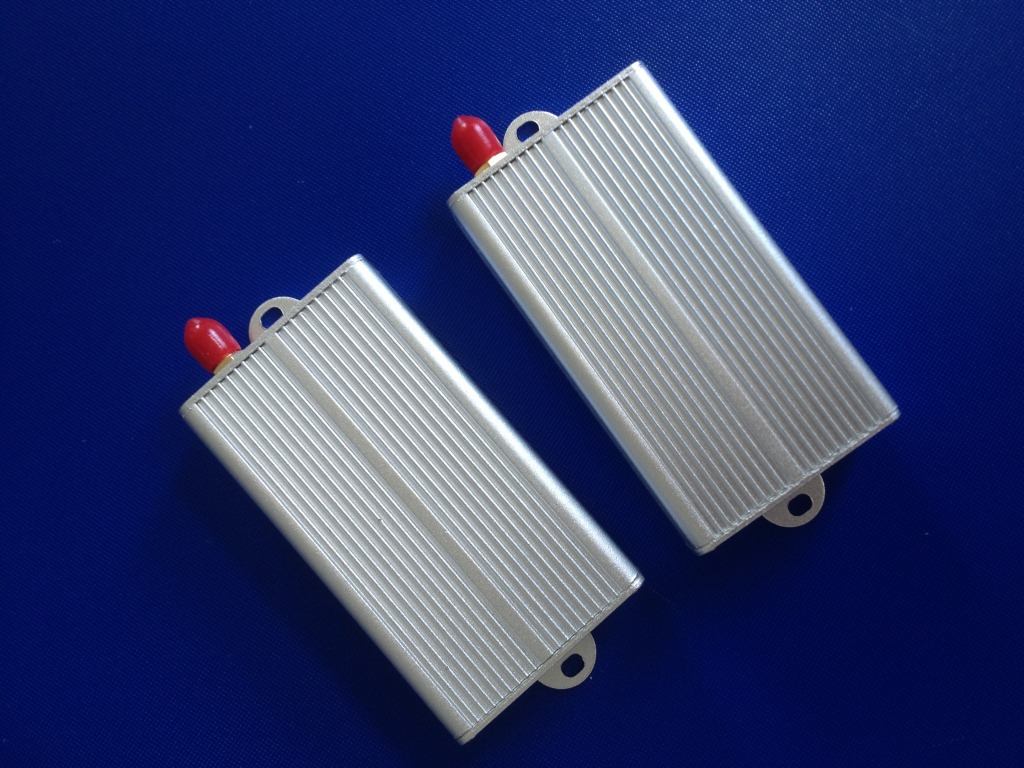

无线收发模块 数据通信 0.5W半双工无线数据传输模块 fm发射器

 1、无线收发模块主要特点:
   载波频率:433 MHz,450MHz,470MHz,868MHz,915MHz 或其它 ISM 频点,无需申请频点;
   多种可选的通讯接口:RS-232/ TTL/ RS-485/USB.
   8个通讯信道, 也可根据客户要求扩展;
   传输数率: 1200/2400/4800/9600/19200/38400bps;
   数据格式: 8N1/8E1,也可根据客户要求定制;
   收发 体,半双工工作模式;
   低功耗,并具有休眠功能;
   工作温度: -35~+75℃
   天线阻抗:50Ω(标配为SMA 接口,可定制);
   符合 EN 300220 and ARIB STD-T67标准.

2、无线收发模块应用领域:
   工控产品开发;
   机房、无尘车间环境控制;
   移动数据采集站;
   畜牧养殖环境控制;
   种植水养环境控制;
   仓库冷藏冷链环境控制;
   机械、消防、石化、建筑、电力、交通等各行业RS485总线工业自动化控制系统中
   工业自动化、物流仓储;
   水、电力、气等无线抄表系统;
   水源井、自来水及污水处理监控系统;
   煤气配送、热网监控;
   楼宇自动化、安防、机房设备无线监控、门禁系统;
   无线呼叫系统、无线排队机、医疗器皿;
   无线POS、PDA;
   电力调度、配网自动化、负荷控制、智能电网;
   无线数据传输,自动化数据采集系统;
   无线LED显示屏、抢答器等、智能交通;
   RS-485总线转为无线通讯;
   地震、气象、环保及城市灯光控制等等.

3、无线收发模块详细规格:
   供电电源: DC 5V;
   输出功率: ≤500mW;
   接收电流: <25mA;
   发射电流: <400mA,
   休眠电流: <20uA;
   有效传输距离:3Km (BER=10-3@1200bps);
   外型尺寸: 8045x19mm(不包括天线接头 )
4、接口定义:




接口名称
功能描述
电平
备注
1
GND
电源地


2
Vcc
电源
+3.3~5.5V

3
RXD/TTL
数据接收(TTL电平)
TTL

4
TXD/TTL
数据发射(TTL电平)
TTL
5
DGND
信号地


6
A(TXD)
 RS-485 A或TXD of RS-232


7
B(RXD)
RS-485 B 或RXD of RS-232

8
SLEEP
休眠控制
TTL
低电平有效
9
RESET
复位
TTL
低电平有效
5.信道信息:
   用户可以通过PC软件设置信道、接口数率、机身码等相关信息。



信道号
信道频率
信道号
信道频率
信道号
信道频率
信道号
信道频率
1
429.0325MHZ
2
430.0325MHZ
3
431.0325MHZ
4
432.0325MHZ
5
433.0325MHZ
6
434.0325MHZ
7
435.0325MHZ
8
436.0325MHZ
注意: 当接口SLEEP 为低时,模块将进入休眠模式。在此模式下,将不能进行数据的收发。当SLEEP 为高或悬空时,模块处于等待接收状态。







厂家直销定做0-20公里VHF/UHF无线收发模块/无线数传电台/数传模块/开关量,模拟量采集模块---近10年生产研发经验



咨询QQ:2853822857
电话:0755-83410706
手机: 18002530135
联系人:李冬梅
