进口气动蒸汽调节阀
产品介绍
进口气动蒸汽调节阀是由多弹簧气动薄膜执行机构和直通低流阻平衡型套筒阀组成。具有结构紧凑，重量轻，动作灵敏，流体通道呈S流线型，压降损失小，阀容量大，流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛应用于精确控气体，液体，蒸汽等介质的工艺参数如压力，流量，温度，液位等参数保持在给定值。是符合IEC标准的新代通用调节阀产品。

产品详情

1、进口气动蒸汽调节阀是自动化控制系统中仪表的执行单元，采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA •DC或4-20mA •DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，可实现分程控制(段幅信号)，从而改变阀门开度位移，达到对流体介质的工艺参数精确调节控制。
2、进口气动蒸汽调节阀按作用模式可分：正作用：气闭式-常开型(当信号压力增大时阀位向下位移)，《B型》
反作用：气开式-常闭型(当信号压力增大时阀位向上位移)，《K型》
3、进口气动蒸汽调节阀采用了平衡型阀芯，不平衡力小，操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合。

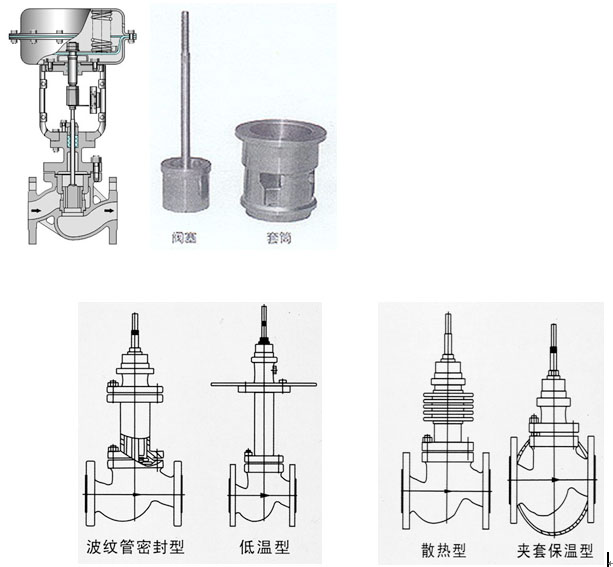

4、直通低流阻套筒阀阀芯采用了压力平衡式阀芯，(双密封面或单密封面)结构，阀芯为圆柱型，经过精密加工开出定特性的窗孔，由套筒的内圆导向和顶导向，因而阀杆上不平衡力很小，操作稳定，性能好，是种力平衡型的调节阀。适用于阀前后两端压差较高的场合，由于阀芯有套筒的侧面导向，受涡流冲击所产生的振动被减弱，故具有噪音低，空化闪蒸作用小，使用寿命长等优点。但阀座泄漏率较单座阀稍大。
5、通过改变阀芯形状的设计；不同的阀芯窗孔形状会得到不同流量特性值：等百分比(对数)性，直线性。
本系列产品广泛应用于化工、石油、冶金、电站、轻纺、造纸和制药等工业生产过程的自动化调节和远程控制。
有标准型、调节切断型、波纹管密封型、夹套保温型等品种。产品压力等有PN1.6 4.0 6.4MPa；公称通径DN20~300mm；适用流体温度有-60~+450℃；按温度高低配用不同阀盖可分常温型，高温型和低温型。

进口气动蒸汽调节阀－执行机构主要技术参数:

型号	ZHA-22 ZHB-22	ZHA-23 ZHB-23	ZHB-34 ZHB-34	ZHA-45 ZHB-45	ZHA-56 ZHB-56
有效面积cm2	350	350	560	900	1600
行程mm	16	25	40	60	100
弹簧范围KPa	20～100(标准):40～200;80～240; 20～60; 60～100
操作方式	普通型,带手动手轮操作型(侧装式,顶装式)

进口气动蒸汽调节阀－性能指标:

项目		指标值	项目				指标值
基本误差%	不带定位器	±5.0	始终点偏差 %	气关	不带定位器	始点	±5.0
	带定位器	±1.0				终点	±2.5
回差%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤1.0		气开	不带定位器	始点	±2.5
						终点	±5.0
死区%	不带定位器	≤3.0			带定位器	始点	±1.0
						终点	±1.0
	带定位器	≤0.4	允许泄漏量L/h				1×10-3×阀额定容量
额定行程偏差%		±2.5

注：本产品执行GB/T4213-92国家标准。

进口气动蒸汽调节阀－允许压差:MPa

开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	公称通径(阀座直径)mm
开关方式	执行机构型号	弹簧范围 KPa	气源压力 KPa	需要附件	25	40	50	65	80	100	150	200	250	300
气关	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
	ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
	ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
	ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
气开	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
	ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
	ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
	ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00
