进口电动蒸汽调节阀-德国进口电动蒸汽调节阀

点击图片查看原图
品 牌: 德国莱克LIK
单 价: 面议
起 订: 1 台
供货总量: 100 台
发货期限: 自买家付款之日起 3 天内发货
所在地: 广东 广州市
有效期至: 长期有效
最后更新: 2024-12-09 22:08
浏览次数: 54
询价
公司基本资料信息








产品详细说明
进口电动蒸汽调节阀
德国莱克阀门中国总代理
-germany lik valves international

产品介绍
调节阀又名控制阀是过程控制系统中用动力操作去改变介质流量、压力、温度、液位等工艺参数的 终控制元件。调节阀由执行机构和阀体部件组成,产品类型很多,结构多种多样,而且还在不断地更新和变化。 般来说,阀体是通用的,即可以和气动执行器匹配,也可以与电动执行机构或其它执行机构匹配使用。
      调节阀可分为直行程和角行程;按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

产品详情
进口电动蒸汽调节阀是由直行程全电子式电动执行机构和直通低流阻平衡型套筒阀组成.具有结构紧凑,重量轻,动作灵敏,流体通道呈S流线型,压降损失小,阀容量大,流量特性精确,直接接受调节仪表输入的(4-20mA DC 0-10mA DC或1-5V DC)等控制信号及单相电源即可控制运转,实现对工艺管路流体介质的自动调节控制,广泛应用于精确控气体,液体,蒸汽等介质的工艺参数如压力,流量,温度,液位等参数保持在给定值.是符合IEC标准的新 代通用调节阀产品.
进口电动蒸汽调节阀-结构特点:
1.ZDLM电子式电动套筒调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采有机电 体化结构,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制
2.ZDLM电子式电动套筒调节阀按作用模式可分;
正作用:电闭式-常开型(当电信号增大时阀位向下位移),《B型》
反作用:电开式-常闭型(当电信号增大时阀位向上位移),《K型》
3.ZDLM电子式电动套筒调节阀为直通套筒铸造球形阀,采用了平衡型阀芯,不平衡力小,操作稳定适用于阀前阀后压差大且泄漏稍大的工作场合.
4.直通低流阻套筒阀阀芯采用了压力平衡笼式阀芯结构,阀芯为圆柱型,经过精密加工开出 定特性的窗孔,由套筒的内圆导向和顶导向,因而阀杆上不平衡力很小,操作稳定,性能好,是 种力平衡型的调节阀.适用于阀前后两端压差较高的场合,由于阀芯有套筒的侧面导向,受涡流冲击所产生的振动被减弱,故具有噪音低,空化闪蒸作用小,使用寿命长等优点.但阀座泄漏率较单座阀稍大.
5.通过改变阀芯形状的设计;不同的阀芯窗孔形状会得到不同流量特性值:等百分比(对数)性,直线性.
本系列产品广泛应用于化工,石油,冶金,电站,轻纺,造纸和制药等工业生产过程的自动化调节和远程控制.
有标准型,波纹管密封型,夹套保温型等品种.产品压力等 有PN1.6 4.0 6.4MPa;公称通径DN25~300mm;适用流体温度有-100~+500℃;按温度高低配用不同阀盖可分常温型,高温型和低温型.









进口电动蒸汽调节阀-执行机构主要技术参数:

型号 输出推力N 速度mm/s 大行程(mm) 型号 输出推力N 速度mm/s 大行程(mm
381LSA-08
381LXA-08
800
800
4.2
4.2
30 PSL201 1000 0.4/1.2 50
381LSA-20
381LXA-20
2000
2000
2.1
2.1
30 PSL202 2000 0.4/1.2 50
381LSB-30
381LXB-30
3000
3000
3.5
3.5
60 PSL204 4500 0.4/1.2 50
381LSB-50
381LXB-50
5000
5000
1.7
1.7
60 PSL208 8000 1.0 50
381LSC-65 6500 2.8 100 PSL210 10000 1.0 50
381LSC-99 10000 2.0 100 PSL312 12000 1.0 65
381LSC-160 16000 1.0 100 PSL325 25000 1.0 100
(信号线用屏蔽线) 防护等 :相当IP55 隔爆标志:ExdⅡBT4 带手柄 (信号线用屏蔽线) 防护等 :IP65 带手轮


进口电动蒸汽调节阀-性能指标:

项目 指标值
基本误差% 381L ±2.5; PSL±1.0
回差% 381L ±2.0; PSL±1.0
死区% 1.0
始终点偏差% 电开 始点 ±2.5
终点 ±2.5
电关 始点 ±2.5
终点 ±2.5
可调范围 50:1
额定行程偏差% 2.5


进口电动蒸汽调节阀-允许压差: MPa(同 格内上行为双密封型允许压差,下行为单密封型允许压差)

公称通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差△P(MPa)
配PSL PSL202 6.4
3.14
6.4
1.92
6.4
1.23
5.1
0.78

PSL204   4.31 2.76 1.76 6.4
1.04
6.4
0.69
5.62
0.44

PSL208         1.86 1.23 0.78 6.4
0.50
5.31
0.35
3.97
0.20

PSL320               1.26 0.87 0.49 6.4
0.32
4.14
0.22
配361L 381LSA-20 6.4
3.14
6.4
1.92
6.4
1.23
6.4
0.78

381LSB-50         6.4
1.16
6.4
0.76
6.25
0.49

381LSC-65               6.4
0.64
4.32
0.41
3.23
0.28

381LSC-99               0.63 0.44 0.25 3.31
0.16
0.27
0.11


进口电动蒸汽调节阀-主要零件材料及适用介质温度:

公称通径mm DN15-DN300
材料代号 C(WCB) P(304) R(316)
主要
零件
阀体,阀盖 WCB(ZG230-450) ZG1Cr18Ni9Ti(304) ZG1Cr18Ni12Mo2Ti(316)
阀芯,阀座 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni9Ti(304)或司钛莱合金堆焊 1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
阀杆 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管
垫片 增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片
推杆,衬套 2Cr13
适用
工况
适用介质 水蒸汽油品类气液体 硝酸碱类腐蚀性气液体 醋酸类等腐蚀性气液体
常温型 -30~+250 F4:≤200℃ -40~+250 F4:≤200℃ -40~+250℃ F4:≤200℃
高温型 -30~+450℃ -40~+500℃ -40~+500℃
低温型   -40~-60℃, -60~-100℃

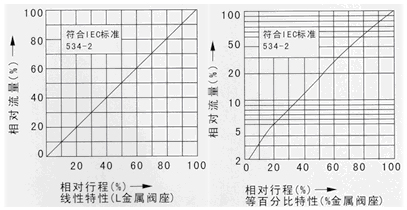

进口电动蒸汽调节阀-流量特性示图:





进口电动蒸汽调节阀-主要技术参数:

公称通径mm 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径mm 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量
系数Kv
直线 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760
等百分比 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
额定行程L(mm) 10 16 25 40 60 100
执行器型号 3810L 381LS-8 381LS-20 381LS-30 381LS-50 381LS-65 381LS-99
PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL325
  防爆型 381LX-20 381LX-30 381LX-50 381LX-65 381LX-99
电源电压 AC220V 50Hz
信号范围 4~20mA DC 0~10mA DC或1~5V DC 0~10V DC
作用模式 电开式(K)型,电闭式(B)型
故障状态时 全开,全关,自锁保位
流量特性 直线,等百分比
允许泄漏量(L/h) 单密封符合IV 小于阀的额定容量×10-4
双密封符合Ⅲ 小于阀的额定容量×10-3
固有可调比R 50:1
公称压力PN(MPa) 1.6 2.5 4.0 6.4


进口电动蒸汽调节阀-产品应用规范:
GB/T7387 结构长度GB/T12221-05 材料:GB/T12228~12230
法兰连接:JB/T79-94 GB/T9113
符合:IEC60534标准





进口电动蒸汽调节阀-外形参数及连接尺寸:

公通径(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L(mm) PN1.6MPa 185 205 220 254 275 300 350 410 451 600 670 735
PN4.0MPa 200 210 235 267 292 317 368 425 473 615 685 750
PN6.4MPa 210 220 251 286 311 337 394 440 508 630 700 765
H1(mm) PN1.6MPa 58 68 73 80 90 98 108 123 140 168 203 230
H1(mm) PN4.0MPa 58 68 73 80 90 98 115 135 150 188 223 255
H1(mm) PN6.4MPa 68 75 83 88 100 105 125 148 170 203 235 265
配PSL H(mm)≈ 常温型 614 630 635 640 712 739 761 930 940 960 1165 1185
高温型 765 788 790 800 895 940 970 1150 1190 1220 1470 1490
D(mm) 176 225
配361L H(mm)≈ 常温型 665 725 731 755 957 980 1028 1329 1348 1423 1621 1734
高温型 820 870 895 910 1125 1150 1195 1410 1586 1667 1884 2000
D(mm) 225 310
低温型 -100℃ H2 500 600 700
H≈ 1120 1310 1320 1330 1460 1478 1497 1850 1860 1900

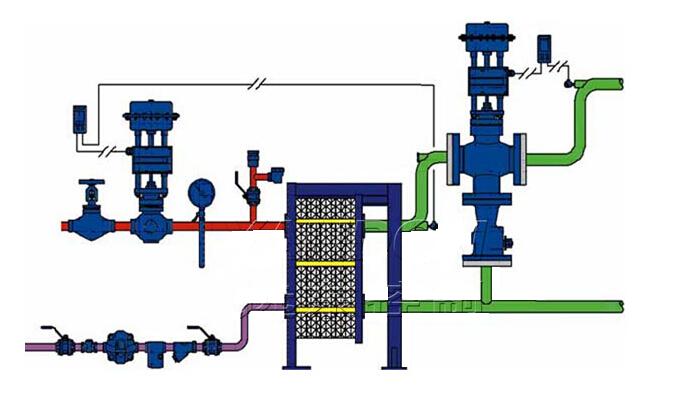

进口电动蒸汽调节阀-典型安装应用案例:





进口电动蒸汽调节阀-订货须知:

⒈进口电动蒸汽调节阀valve产品型号与名称;
⒉进口电动蒸汽调节阀valve公称通径DN;
⒊进口电动蒸汽调节阀valve连接形式;
⒋进口电动蒸汽调节阀valve公称压力和压差;
⒌进口电动蒸汽调节阀valve额定流量系数KV;
⒍进口电动蒸汽调节阀valve流量特性;
⒎进口电动蒸汽调节阀valve适用温度;
⒏进口电动蒸汽调节阀valve阀体和阀内组件材料;
⒐进口电动蒸汽调节阀valve电源电压和控制信号;
⒑进口电动蒸汽调节阀valve是否带附件以便为您正确选型;
