产品简介：
进口不锈钢电动三片式球阀采用 体化结构，与电动执行机构相配，有输入控制信号（4-20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、适合于多种场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。
工作原理：
进口不锈钢电动三片式球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号220VAC电源，根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。内螺纹电动球阀具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。
产品特点：
1.球阀和电动执行器之间无支架连接， 体化的外型结构紧凑，减少设备空间。
2.球阀阀座采用弹性密封结构，密封可靠，启闭轻松。
3.球阀阀体铸造采用德国引进的 进工艺，结构合理、造型美观。
4.阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。
主要技术参数：
阀体
|
阀体形式 |
内螺纹精铸阀体 |
|
公称通径 |
DN6～100mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
|
连接形式 |
管螺纹(G)、锥螺纹(NPT) |
|
阀盖形式 |
体式 |
|
压盖型式 |
压帽拧紧式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
阀内件
|
阀芯形式 |
O型球型阀芯 |
|
流量特性 |
快开特性 |
执行机构
|
执行器型号 |
DSR、3810R、DZW、HQ、PSQ电动执行机构 |
|
主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
|
防护等 ：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 |
|
|
环境温度：-25～+70℃、环境湿度：≤95% |
※注：如需详细执行器参数，请进入电动执行器页面进行查阅。
主要零件材料
|
1 |
左阀体 |
WCB、CF8、CF8M、CF3M |
|
2 |
阀座 |
PEFE、PPL、304、316 |
|
3 |
球体 |
WCB、CF8、CF8M、CF3M |
|
4 |
密封圈 |
PTFE/金属石墨缠绕垫片 |
|
5 |
右阀体(中阀体) |
WCB、CF8、CF8M、CF3M |
|
6 |
阀杆 |
2Cr13304、316、316L |
|
7 |
填料压盖 |
WCB、CF8、CF8M、CF3M |
主要性能指标
|
公称通径DN(mm) |
6 |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
允许压差(MPa) |
≤公称压力 |
|||||||||||
|
动作范围 |
0～90° |
|||||||||||
|
泄露量Q |
按GB/T4213-92，小于额定KV0.01% |
|||||||||||
|
基本误差 |
±1% |
|||||||||||
|
回差 |
±1% |
|||||||||||
|
死区 |
≤1% |
|||||||||||
主要性能参数
|
试验压力(Mpa) |
公称压力(Mpa) |
压力 (class) |
JIS(Mpa) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
|
气密试验 |
0.5～0.7 |
|||||||||

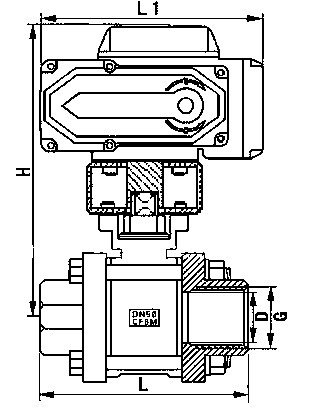

进口不锈钢电动三片式球阀外形尺寸：
|
尺 寸(mm) |
6 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
三片式 |
G |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
65 |
65 |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
对焊式 |
D |
18 |
18 |
24 |
28 |
34 |
41 |
49 |
62 |
78 |
94 |
124 |
|
d |
11.6 |
12.7 |
15.8 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
65 |
65 |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
承插焊 |
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
D1 |
14.1 |
17.6 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
|
L |
65 |
65 |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
A |
9.5 |
9.5 |
9.5 |
11.1 |
12.7 |
14.3 |
15.9 |
17.4 |
26.9 |
28.8 |
34.5 |
|
|
二片式 |
D |
10 |
12 |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
L |
56 |
56 |
75 |
80 |
90 |
110 |
120 |
140 |
160 |
178 |
216 |
|
|
L1 |
88 |
88 |
88 |
88 |
155 |
155 |
155 |
208 |
208 |
256 |
256 |
|
|
H |
142 |
142 |
142 |
152 |
213 |
225 |
235 |
265 |
280 |
300 |
330 |
|
|
额定功率 |
5W |
5W |
5W |
5W |
15W |
15W |
15W |
25W |
25W |
50W |
50W |
|
|
额定电流 |
0.01A |
0.01A |
0.01A |
0.01A |
0.2A |
0.2A |
0.2A |
0.5A |
0.5A |
0.8A |
0.8A |
|
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型，智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V，输出信号:4-20mA，1-5V，0-10V
