简介：
进口三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断 三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持 三条管道的相互连通，只起分配作用
产品特点
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、 阀多用：任 通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。
4，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
技术参数和性能
|
电动执行器技术参数 |
电动三通球阀阀体参数 |
||
|
电源 |
AC110、220、380V/DC24、220V |
公称通径 |
DN15～50mm |
|
输出力矩 |
50N·M～2000N·M |
公称压力 |
PN1.6MPa |
|
任选功能 |
开关型、触点型、开度信号、智能型 |
阀轴材质 |
不锈钢 |
|
动作范围 |
0～90°±5° |
阀体材质 |
碳钢、304/316/316L不锈钢 |
|
动作时间 |
15秒/30秒/60秒 |
球体材质 |
304/316/316L不锈钢 |
|
环境温度 |
-30°～60° |
阀座密封 |
PTFE、PPL、金属密封 |
|
手动操作 |
附带手柄操作 |
温 度 |
PTFE≤180℃、PPL≤350℃、金属密封≤450℃ |
|
限 位 |
电气、机械二重限位 |
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
防护等 |
IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) |
||
|
输入信号 |
0-10，1-5VDC/4-20mA(智能型) |
特 点 |
连线简单、流向切换、阻力小、动作稳定 |

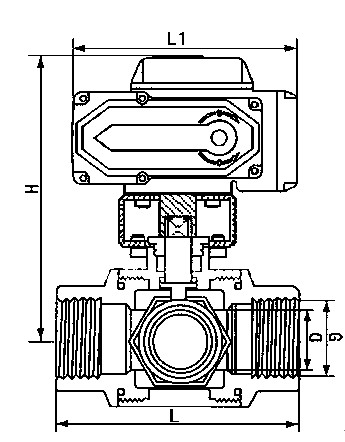

进口电动三通丝口球阀主要尺寸
|
公称通径DN |
G |
L1 |
L |
H |
D |
额定功率 |
额定电流 |
|
6 |
70 |
155 |
70 |
95 |
65 |
15W |
0.2A |
|
10 |
70 |
155 |
70 |
105 |
75 |
15W |
0.2A |
|
15 |
70 |
155 |
70 |
115 |
86 |
15W |
0.2A |
|
20 |
83 |
155 |
83 |
140 |
100 |
15W |
0.2A |
|
25 |
180 |
208 |
312 |
150 |
110 |
25W |
0.5A |
|
32 |
200 |
208 |
325 |
165 |
125 |
25W |
0.5A |
|
40 |
220 |
208 |
336 |
185 |
145 |
25W |
0.5A |
|
50 |
250 |
256 |
365 |
200 |
160 |
50W |
0.8A |
|
65 |
280 |
256 |
400 |
215/230 |
180/190 |
90W |
1.0A |
|
80 |
320 |
256 |
420 |
245/270 |
210/220 |
90W |
1.0A |
|
100 |
360 |
288 |
440 |
280/300 |
240/250 |
120W |
1.2A |
订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
