产品介绍
角行程电动执行机构和O型衬氟球阀阀体组件两大部分组成。阀体内腔及球芯均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙烯（F46），故具有可靠的耐腐蚀性和密封性。电动O型衬氟调节球阀主要适用于化工、医药、食品、造纸、水处理等行业生产过程强腐蚀性介质的调节或切断。
产品特点
1、进口电动防爆衬氟球阀适用做调节流量的阀，具有精确的流量特性。
2、进口电动防爆衬氟球阀适用带有固体物质的苛刻介质（PTFE密封不适用）。
3、进口电动防爆衬氟球阀中轴密封是活动的压块，方便密封的检修。
4、进口电动防爆衬氟球阀连接端无外漏结构设计。
|
外壳 |
防水 别 IP67,NEMA4 and 6 |
|
|
电机电源 |
110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10% |
|
|
控制电源 |
110/220V AC 1PH，50/60 Hz, ±10% |
|
|
电机 |
鼠笼式异步电动机 |
|
|
限位开关 |
2 X 开/关， SPDT,250V AC 10A |
|
|
辅助限位开关 |
2 X 开/关， SPDT,250V AC 10A |
除CHQ-010 |
|
扭距开关 |
开/关 ，SPDT,250V AC 10A |
除CHQ-010 |
|
行程 |
90°±10° |
0°～110° |
|
失速保护/操作温度 |
内置热保护，开150℃ ±5℃ /关 97℃ ±15℃ |
|
|
指示器 |
连续的位置指示 |
|
|
手动操作 |
机械离合机构 |
|
|
自锁装置 |
蜗轮，蜗杆机构提供自锁 |
|
|
机械限位 |
2个外部调整螺栓 |
|
|
干燥器 |
7-10W (110/220V AC)防冷凝 |
|
|
接线孔 |
2个PF 3/4” |
|
|
环境温度 |
-20℃--+70℃ |
|
|
润滑 |
铝基润滑脂（EP 型） |
|
|
材料 |
钢,铝合金，铝青铜，聚碳酸脂 |
|
|
环境温度 |
大90％ RH |
非凝结 |
|
抗震性能 |
X Y Z 10g,0.2～34 Hz,30分钟 |
|
|
外涂层 |
干粉，环氧聚酯 |
|

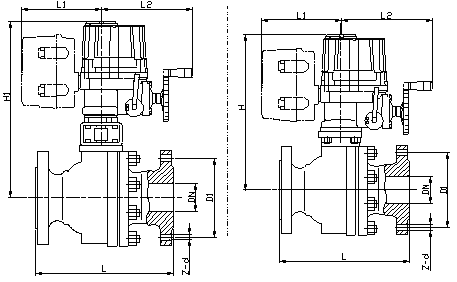

安装尺寸
|
通径DN |
L |
L1 |
L2 |
H |
H1 |
D1 |
Z-d |
备注 |
|
15 |
130 |
215 |
190 |
348 |
303 |
65 |
4-14 |
CHQ05 |
|
20 |
130 |
215 |
190 |
348 |
308 |
75 |
4-14 |
CHQ05 |
|
25 |
140 |
215 |
190 |
351 |
319 |
85 |
4-14 |
CHQ05 |
|
32 |
165 |
215 |
190 |
358 |
325 |
100 |
4-18 |
CHQ08 |
|
40 |
165 |
215 |
190 |
368 |
330 |
110 |
4-18 |
CHQ08 |
|
50 |
203 |
215 |
190 |
373 |
338 |
125 |
4-18 |
CHQ10 |
|
65 |
222 |
215 |
190 |
394 |
359 |
145 |
4-18 8-18 |
CHQ15 |
|
80 |
241 |
263 |
221 |
437 |
391 |
160 |
8-18 |
CHQ20 |
|
100 |
280 |
263 |
221 |
387 |
413 |
180 |
8-18 8-22 |
CHQ30 |
|
125 |
321 325 |
263 |
221 |
501 |
- |
210 |
8-18 8-26 |
CHQ40/CHQ50 |
|
150 |
350 403 |
263 |
221 |
540 |
- |
240 |
8-22 8-26 |
CHQ50/CHQ60 |
|
200 |
400 502 |
263 |
221 |
610 |
- |
295 |
12-22 12-26 |
CHQ80 |
