MDS51系列智能V锥流量计

点击图片查看原图
品 牌: 美国麦德胜(MADSHEN)
单 价: 面议
起 订: 10 台
供货总量: 100000000 台
发货期限: 自买家付款之日起 10 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2023-05-29 08:53
浏览次数: 59
询价
公司基本资料信息








产品详细说明


美国Madshen V锥流量传感器改变传统的流体向中心收缩而压损大的缺点,而是轴对称的边壁收缩方式下的逐渐收缩和逐渐扩散。这是 次节流装置的节流、收缩的全新变革,在节流装置结构设计上是 次重大的突破。不仅解决了老式差压流量计所存在的技术缺陷,而且具有其他测量原理的流量传感器计所不具备的优点。

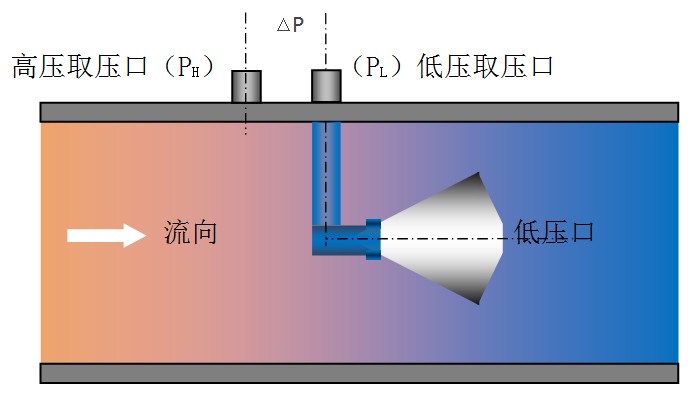

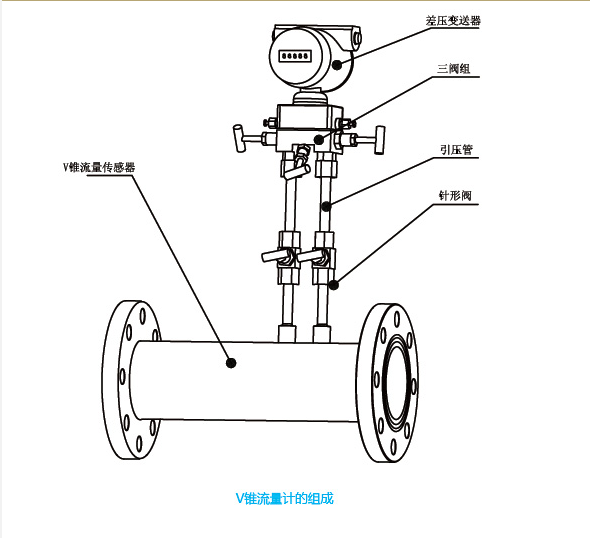

V形锥体和导流管是预 经过精密加工好的,流体在流经V锥体时,V锥体的结构和形状使得流体在收缩前有 个平滑的过度区,流体并不是被迫收缩到管道中心线附近,而是逐渐朝向管内边壁收缩,在前后两端会产生差压,配上相应的差压变送器和附件(三组阀、取压阀等)组成V锥流量计,从而测量出流量。

流量公式:

其中:

—等效直径比

ρ—流体工况条件下的密度

D—管道内径

K—K系数(与节流件形式(流束收缩系数)直径比,取压方式,雷诺数及管道粗糙度有关

d—V锥节流件的 大横截面处的直径

qv—体积流量

ε—气体膨胀系数(对于不可压缩液体ε=1)



1、公称通径:DN15~DN2000

2、公称压力:0~40MPa

3、精度:准确度等 为0.5%(差压变送器的准确度应高于0.2 ,含0.2 )

4、重复性:优于0.1%

5、介质温度范围:可以实现-40~700℃的介质的流量测量

6、量程比通常为10:1

7、压损小:同样的β值,永久压力损失是孔板压力损失的1/3~1/5

8、测量流体:几乎适用于所用蒸汽、气体、液体介质的测量

9、前后直管段:3D(前),1D(后),方管V锥流量计无需前后直管段

11、结构材料材质:

 部件名称  材质
测量管和法兰 304不锈钢、20#碳钢、其他
V锥体和连接附件 304不锈钢,
取压口 304不锈钢
三阀组(附件、可选) 304不锈钢
引压管(附件、可选) 304不锈钢
冷凝罐(附件、可选) 304不锈钢
排污阀(附件、可选) 304不锈钢



 部件名称  材质
测量管和法兰 304不锈钢、20#碳钢、其他
V锥体和连接附件 304不锈钢,
取压口 304不锈钢
三阀组(附件、可选) 304不锈钢
引压管(附件、可选) 304不锈钢
冷凝罐(附件、可选) 304不锈钢
排污阀(附件、可选) 304不锈钢

12、外表涂层:

 传感器测量管材质  外表涂层
全不锈钢304 喷不锈钢砂
测量管为碳钢 银灰色环氧树脂漆

13、防爆等 (差压变送器):隔爆、本安、不防爆可供选择(差压变送器)

14、供电电源(差压变送器):12~24VDC,

15、输出信号(差压变送器):4~20mA或HART协议

16、显示及输出:

 差压变送器  现场显示
配多参数变送器 瞬时流量 累积流量
配差压变送器 与差压范围相对应的差压值



 MDS51  V锥流量传感器选型表



MDS 51

V锥流量传感器

过程连接

A

法兰式

B

直接焊接式

C

方管式

D

其它形式,订货时说明

传感器口径

15

DN15

25

DN25

50

DN50

65

DN65

80

DN80

100

DN100

——

材       质

A

整体304

B

管道,法兰为碳钢,锥体为304.

C

整体316

D

其它材质

额定压力

6

额定压力0.6MPa

10

额定压力1.0MPa

16

额定压力1.6MPa

25

额定压力2.5MPa

40

额定压力4.0MPa

——

420

额定压力42MPa

取压口形式

S

承插口

G

锥管螺纹1/2”NPT或ZG1/2”

F

法兰取压

R

其它

密封面形式

RF

突面密封

MF

凹凸面密封

TG

榫槽面密封

RJ

环连接面密封

Q

其它方法

连接附件

C

常温

H

高温

W

赃污

Z

其它

法兰标准

GB

国标

HG

化工部标准

JB

原机械部标准

ASME

美标

Q

其它标准
