进口气动高压球阀是双（单）作用气动活塞式执行器与进口BKH高压球阀组成，是 种自动控制和遥控的新型阀门。广泛的用于加气站、装罐车等高压管道，其连接形式分内螺纹（G/NPT）、焊接、卡套等。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳 氧化防腐处理，大大提高了气缸的使用寿命。
产品特点：
■承高压密封性好
■内腔流阻损失小
■适用于液体与气体的管路
■阀体小巧、经济实惠
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向 端运动，从而带动旋转轴和球芯转动90°
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
□定位器可调节阀门管道流量
气动执行器主要技术参数
|
气动执行器 |
型号 |
GT系列、OAT系列 |
|
气源压力 |
0.4 ～ 0.8 MPa |
|
|
大回转角度 |
90°～92° |
|
|
回信器 |
AC220V AC110V DC24V |
|
|
控制信号 |
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa |
|
|
控制气源 |
洁净、干燥压缩空气 |
|
|
工作温度 |
-20℃ ～ +90℃ |
阀体主要零件材料
|
零件名称 |
阀体 |
球芯 |
阀座 |
阀杆 |
填料 |
支架 |
连接轴 |
|
材料 |
锻钢、不锈钢 |
不锈钢 |
聚甲醛、聚醚醚酮 |
2Cr13 |
氟橡胶 |
不锈钢 |
铸钢 |
进口气动高压球阀参数
|
气动执行器 |
双作用、单作用 |
|
驱动气源 |
5-7bar压缩空气 |
|
气动附件 |
限位开关、定位器、电磁阀 过滤减压阀、手轮机构 |
|
公称通径 |
DN15-100mm |
|
公称压力 |
1.6-6.3MPa |
|
适用温度 |
PTFE:-30~+180℃ PPL:-30~+250℃ |
|
连接方式 |
螺纹式 |
|
阀体结构 |
三块式 |
|
阀体材质 |
304、316、316L |
|
阀板材质 |
304、316、316L |
|
阀座衬里 |
PTFE、PPL |
|
适用介质 |
蒸汽、水液，气体等 |

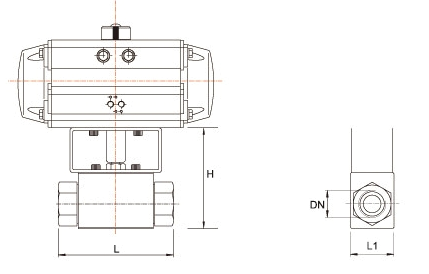

进口气动高压球阀主要外形尺寸
1.螺纹连接尺寸
|
螺纹 G/NPT |
DN |
L1 |
B |
D |
H |
H1 |
H2 |
L |
H |
L10 |
气动执行器 |
|
1/4 |
6 |
69 |
26 |
58 |
150 |
32 |
13 |
165 |
150 |
32 |
AT50 |
|
3/8 |
10 |
73 |
32 |
58 |
150 |
38 |
16 |
165 |
150 |
35 |
|
|
1/2 |
15 |
85 |
38 |
58 |
150 |
46 |
19 |
165 |
150 |
37 |
|
|
3/4 |
20 |
96 |
49 |
70 |
210 |
57 |
24 |
225 |
210 |
47 |
AT63 |
|
1″ |
25 |
110 |
60 |
70 |
210 |
60 |
26 |
225 |
210 |
55 |
AT75 |
|
11/4 |
32 |
110 |
76 |
70 |
210 |
84 |
38 |
225 |
210 |
70 |
AT88 |
|
21/2 |
40 |
120 |
84 |
90 |
260 |
92 |
42 |
255 |
260 |
72 |
AT100 |
|
2″ |
50 |
140 |
100 |
120 |
320 |
111 |
50 |
330 |
320 |
80 |
AT115 |
