进口气动法兰铸钢（WCB）球阀

点击图片查看原图

品牌：	德国莱克LIK
单价：	面议
起订：	1 台
供货总量：	100 台
发货期限：	自买家付款之日起 3 天内发货
所在地：	广东广州市
有效期至：	长期有效
最后更新：	2019-12-19 09:47
浏览次数：	60

公司基本资料信息

产品详细说明

进口气动法兰铸钢（WCB）球阀

德国莱克阀门中国总代理-germany lik valves international

进口气动法兰铸钢球阀内部结构及工作原理
气动铸钢球阀是由双（单）作用气动活塞执行器与浮动式球阀组成，其球体被两阀座夹持，无任支撑轴支撑，呈“浮动”状态。由于采用特殊设计的双斜面弹性密封圈，有效的降低了球体与密封圈之间的摩擦力，减少了操作力矩，只需要用气旋转90度的操作和很小的转动力矩就能关闭严密，当介质压力较小时，密封圈与球体接触面积较小，故有较大的密封比压，确保可靠密封。当介质压力较大时，密封面与球体接触面积也相应增大，故密封圈能承受较大的介质推力而不会损坏，确保可靠密封。

产品特点:
阀体和端盖采用脱蜡精密铸造

阀杆应用了防划出设计
球体为全通径流量浮动球

采用ISO5211直接安装执行器的高平台设计

进口气动法兰铸钢球阀系统产品构成：

①气动执行器+②阀门+③电磁阀+④限位开关+⑥气源处理三联件+⑦手动操作机构+⑧消声器+⑨快插接头+⑩空气压缩机+11气管

（其中④、⑥、⑦、⑧、⑨项可根据现场实际情况选配。）

进口气动法兰铸钢（WCB）球阀技术参数
1.阀体参数

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

2.执行机构

执行器型号	GT、AT、AR、AW系列单双作用气动执行器
供气压力	0.4～0.7MPa
气源接口	G1/4"、G1/8"、G3/8"、G1/2"
环境温度	-30～+70℃
作用形式	单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

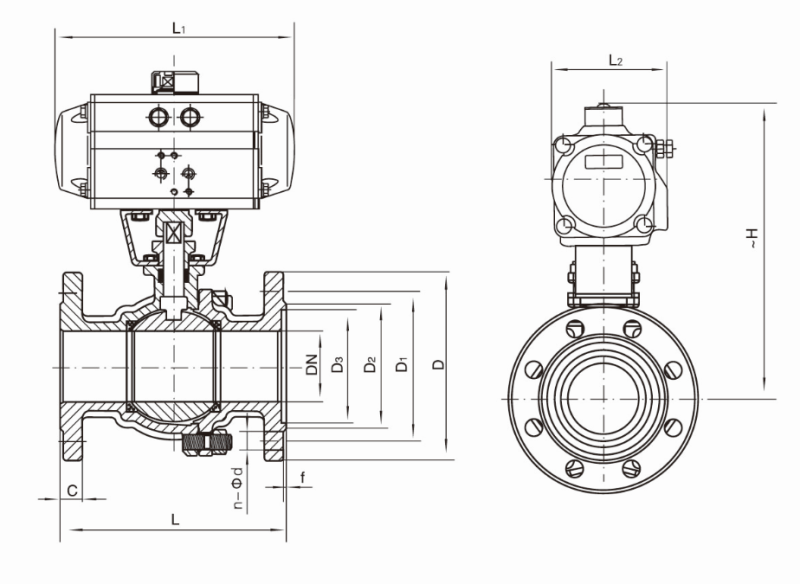

Valve Drawing and Dimension
Dimension of GB standard PN16 (1.6Mpa). Other standard and pressure are available, please contact for details.

DN	L	L₁	L₂	~H	D	D₁	D₂	C	f	n-Φd	Actuator Model
1/2"	130	141/159	71/83	204/235	95	65	46	14	2	4-Φ14	AT050D/AT063S
3/4"	140	141/159	71/83	209/240	105	75	56	16	2	4-Φ14	AT050D/AT063S
1"	150	159/211	83/95	214/256	115	85	65	16	2	4-Φ14	AT063D/AT075S
1 1/4"	165	159/248	83/107	257/277	140	100	76	18	2	4-Φ18	AT063D/AT088S
1 1/2"	180	211/248	95/107	274/292	150	110	84	18	3	4-Φ18	AT075D/AT088S
2"	200	248/269	107/123	290/300	165	125	99	20	3	4-Φ18	AT088D/AT100S
2 1/2"	220	248/315	107/141	310/335	185	145	118	20	3	4-Φ18	AT088D/AT115S
3"	250	269/345	123/152	346/368	200	160	132	20	3	8-Φ18	AT100D/AT125S
4"	280	345/409	152/172	378/410	220	180	156	22	3	8-Φ18	AT125D/AT145S
5"	320	409/550	172/215	425/450	250	210	184	22	3	8-Φ18	AT145D/AT190S
6"	360	550/600	215/240	468/531	285	240	211	22	3	8-Φ18	AT190D/AT210S
8"	400	600/633	240/262	583/618	340	295	266	22	3	12-Φ22	AT210D/AT240S
