概述
进口气动螺纹三片式球阀体积小，是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。其优点是维修拆卸时不用拆卸管路螺纹，而直接拆卸四只螺栓，阀体中间部分既可取出。工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。执行器与阀体的直接连接减少了发生故障的机率。适用于轻工机械体积小空间窄的场合。
应用标准
■设计依据: ASME B16.34, API 608
■壁厚: ASME B16.34, CLASS 400
■管螺纹接端: ASME B1.20.1 ,BS21 ,DIN2999/259,BSP ISO 7/1,ISO 228/1,JIS B 0203
■螺纹类型:G．NPT.BSPT.BSP DIN259/2999
规格说明
■工作压力:1000WOG
■工作温度:-20－180℃
进口气动螺纹三片式球阀参数
|
气动执行器 |
双作用、单作用 |
|
驱动气源 |
5-7bar压缩空气 |
|
气动附件 |
限位开关、定位器、电磁阀 过滤减压阀、手轮机构 |
|
公称通径 |
DN15-100mm |
|
公称压力 |
1.6-6.3MPa |
|
适用温度 |
PTFE:-30~+180℃ PPL:-30~+250℃ |
|
连接方式 |
螺纹式 |
|
阀体结构 |
三块式 |
|
阀体材质 |
304、316、316L |
|
阀板材质 |
304、316、316L |
|
阀座衬里 |
PTFE、PPL |
|
适用介质 |
蒸汽、水液，气体等 |
进口气动螺纹三片式球阀设计标准
|
三块式 |
测试检验 |
API598，EN12266 |
|
螺纹接端 |
ASME B1.20，BS21 DIN2999/259， BSP ISO7/1，ISO228/1 JIS B 0203 |
|
|
对焊接端 |
ASME B16025 |
|
|
套焊接端 |
ASME B16.11 |
|
|
阀兰接端 |
ASME B16.5 DIN2542～2545 JIS B2238 |
|
|
两块式 |
测试检验 |
API598，EN12266 |
|
螺纹接端 |
ASME B1.20，BS21 DIN2999/259，BSP ISO7/1，ISO228/1 JIS B 0203 |

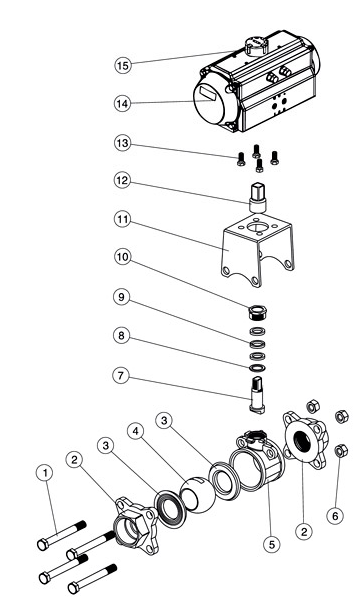

主要零件材质表
|
序号NO |
零件名称 Name of parts |
材质Material |
|
1 |
螺栓 Screw |
不锈钢304 |
|
2 |
接头 Connector |
不锈钢CF8/CF8M/CF3/CF3M |
|
3 |
阀座 Seat |
PTFE、尼龙、对位聚苯、硬质合金 |
|
4 |
球体 ball |
不锈钢304/304L/316/316L |
|
5 |
阀体 Body |
不锈钢CF8/CF8M/CF3/CF3M |
|
6 |
螺母 Nut |
不锈钢304 |
|
7 |
阀杆 Stem |
不锈钢304/304L/316/316L |
|
8 |
垫片 Gasket |
不锈钢304/316 |
|
9 |
填料 Packing |
PTFE |
|
10 |
压盖 Gland |
不锈钢304/316 |
|
11 |
连接支架 Connecting YOKe |
不锈钢CF8 |
|
12 |
连接套 Connecting Set |
不锈钢304 |
|
13 |
螺栓 Screw |
不锈钢304 |
|
14 |
气动执行器 Pneumatic Actuator |
AT系列 |
|
15 |
位置指示器 Location lndicator |
塑料 |
