进口气动三片式真空球阀用途和使用范围：

GUQ型气动高真空(压力)球阀是通过电磁换向阀改变气路方向，控制执行气缸来驱动球阀，达到接通或切断真空(压力)系统管道路中的介质流。应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域。可选配反馈信号装置及电气阀门定位器。GUQ系列气动真空球阀是在1.3×10-7～6×105Pa的真空系统中用来开启或隔断气流的气动阀门，广泛适用各类气体，液体等正、负压力管道系统，符合GMP标准。

进口气动三片式真空球阀主要性能：

● 漏率：1.3×10-9Pa.M3/S；

● 压力范围：5×10-7Pa～0.6Mpa；

● 工作温度：-30℃～+232℃；

● 气源压力：0.4～0.6 Mpa；

● 工作介质：水、蒸气、酸、碱；

● 安装位置：任意；

● 寿命：≥20000次。

原理：

进口气动三片式真空球阀是适用于真空系统中接通或切断管路的介质流。该阀采用回转型电动、电子调节式阀门驱动装置，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。阀门为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装。

进口气动三片式真空球阀的性能特点：

● 密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状；

● 开关扭矩小，配置气动执行器小，工作稳定、可靠；

● 结构紧凑，重量轻，外形简洁、美观；

● 该阀既能适用高真空，又能适用 定的正压力下 使用；

由于球阀全通导，又能达到超高真空要求，所以 也能适用于加速器真空系统。

主要零件材料：

阀体　304、316L； 球体　　316L；

密封件　增强聚四氟乙烯

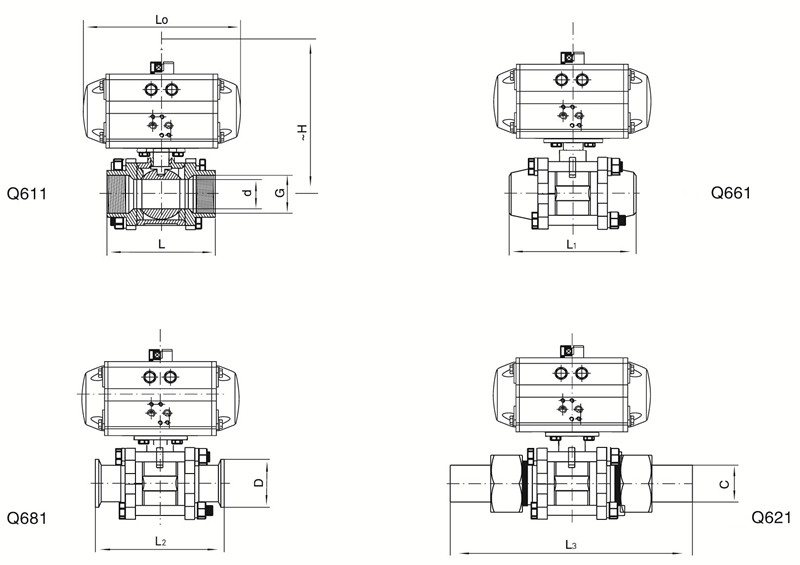

进口气动三片式真空球阀结构特点：
