直流水泵 DC40H 扬程11米 12/24V 空调泵

点击图片查看原图

品牌：	深圳中科世纪
单价：	面议
起订：	10 台
供货总量：	100000 台
发货期限：	自买家付款之日起 7 天内发货
所在地：	广东深圳市
有效期至：	长期有效
最后更新：	2023-01-30 10:31
浏览次数：	31

公司基本资料信息

产品详细说明

品牌	中科	型号	DC40H	材质	工程塑料
性能	耐磨	用途	潜水泵	驱动方式	磁力
输送介质	清水泵	泵轴位置	卧式	叶轮结构	半开式叶轮
叶轮吸入方式	其他	流量	0.1-0.5（m3/h）	叶轮数目	6
扬程	1-11（m）	吸入口径	10（mm）	排出口径	10（mm）
结构原理	中开泵	数	多	重量	0.25（kg）
电压	5-24（V）	规格	DC40H-1240,DC40H-1265,DC40H-1890,DC40H-2490,DC40H-24110

DC40H系列

外观图

参数规格

序号	类别	规格
1	泵体尺寸及重量	84.5mm61.8mm43.8mm; 220g
2	安装尺寸	84.5mm65mm46mm;
2	水泵出水口外径	8MM
3	水泵进水口外径	11MM
4	驱动方式	无刷，磁力隔离
5	水泵壳体材料	PES/SPS/PPS/PA66+30%GF (可选配)
6	使用方式	连续使用
7	使用介质	水，油，以及其他酸碱溶液
8	大工作温度	60℃
9	功耗	2.5W~28.8W
10	额定电压	12Vdc或24Vdc
11	使用电压	5Vdc ~ 12Vdc或5Vdc ~ 24Vdc
12	大负载电流	1.2A
13	大流量	7.5L/MIN
14	大静态扬程	11M
15	噪音	<40dB
16	防水等	IP68(可潜水安装)
17	寿命	大于30000小时
18	供电方式	太阳能板，蓄电池，适配器，电源模块
19	保护功能	可选配缺水保护、空转保护、堵转保护、卡死保护
20	调速功能（调功率）	可选配PWM调速，0~5V模拟信号调速，电位器调速
21	水泵特点	1、体积小，效率高，寿命长，噪音低； 2、陶瓷轴芯，碳纤维石墨轴套超耐磨； 3、死亡率低于0.5% 4、无碳刷无磨损，采用电子换向， 5、水电隔离，环氧树脂灌封，完全防水，防漏电；

水泵内部结构特点

参数表(仅供参考，水泵24V扬程调制范围3~11M，18V扬程范围2-9M，12V扬程,范围2-6.5M)

型号	电压	大负载电流	大扬程	开口流量	大功耗
型号	V (dc)	A	m	L/H	W
DC40H-1240	12	0.50	4.0	270	6.0
DC40H-1265	12	1.2	6.5	360	14.4
DC40H-1890	18	1.20	9.0	420	21.6
DC40H-2490	24	0.90	9.0	420	21.6
DC40H-24110	24	1.20	11.0	450	28.8
选型注意事项	选型时务必给出使用环境：例如连续工作时间、水温、介质等，水泵功率超过24W的就不适合长期在60度以上水温连续工作，请务必与专业人员沟通以便选择合适的水泵型号！上述电流为水泵的开口电流即当水泵直接放入水中不接任何系统时的电流，也为水泵大电流，当水泵接上系统之后水泵的工作电流会降低到大负载电流的70%-85%。水泵的扬程为大送水高度，即到达大扬程点的流量为零。水泵的流量为水平流量，即水平抽水的流量。

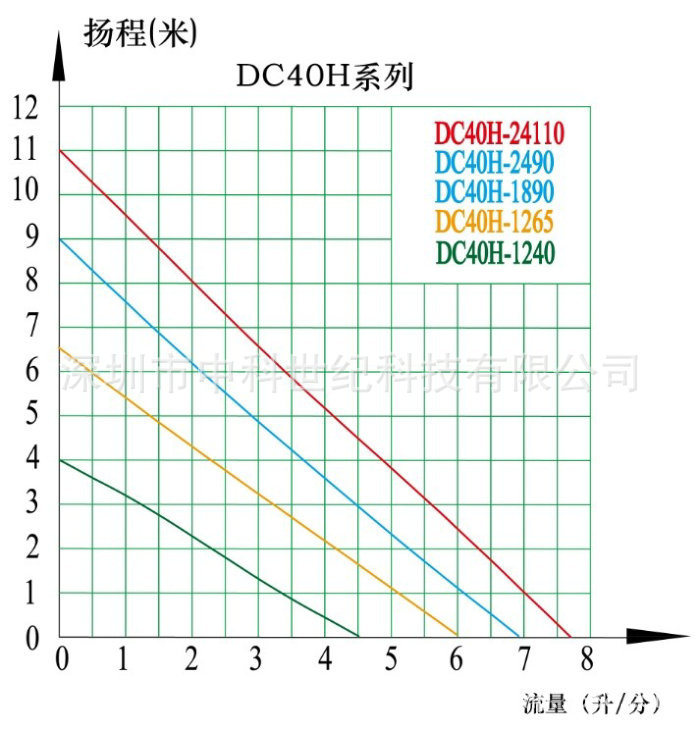

流量-扬程曲线图

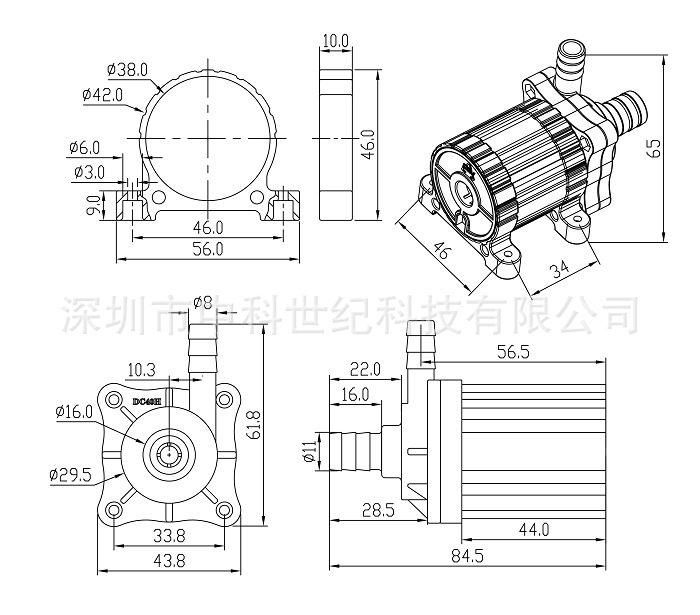

泵体尺寸及硅胶安装支架尺寸图

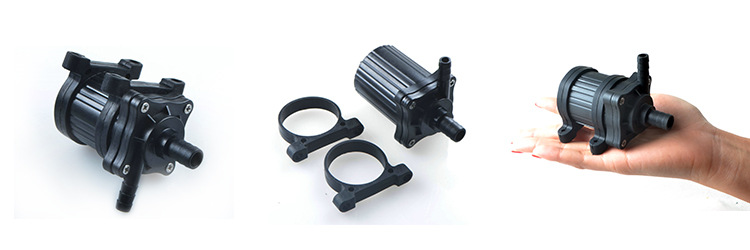

产品细节图

应用范围：电动汽车散热系统，自动化设备水循环，水制冷等电器,饮水机，卫浴产品，碎纸机，无土栽培，水暖床垫，

空调抽水，水族鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，医疗器械，制药系统，化工，循环系统，

冷却散热系统，制冷系统，水冷空调，水冷风扇，移动洗澡机，太阳能喷泉，太阳能循环系统，家庭增压系统，别墅供水系统，

小型灌溉系统,水处理系统，小型供水系统，汽车循环系统，汽车加热系统，机床，家用电器，厨房电器,卫浴产品，热水循环系统

产品检验

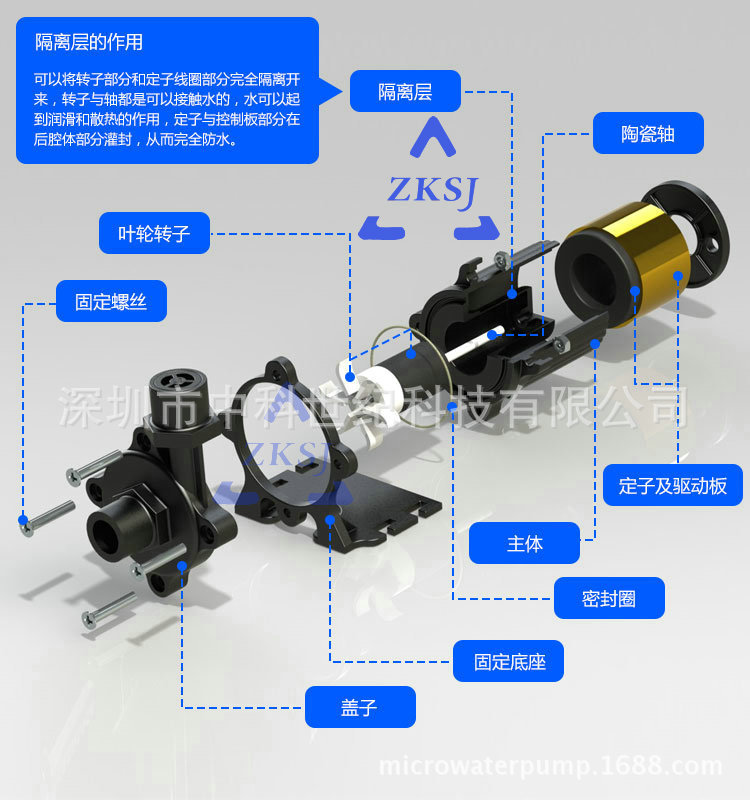

产品爆炸图

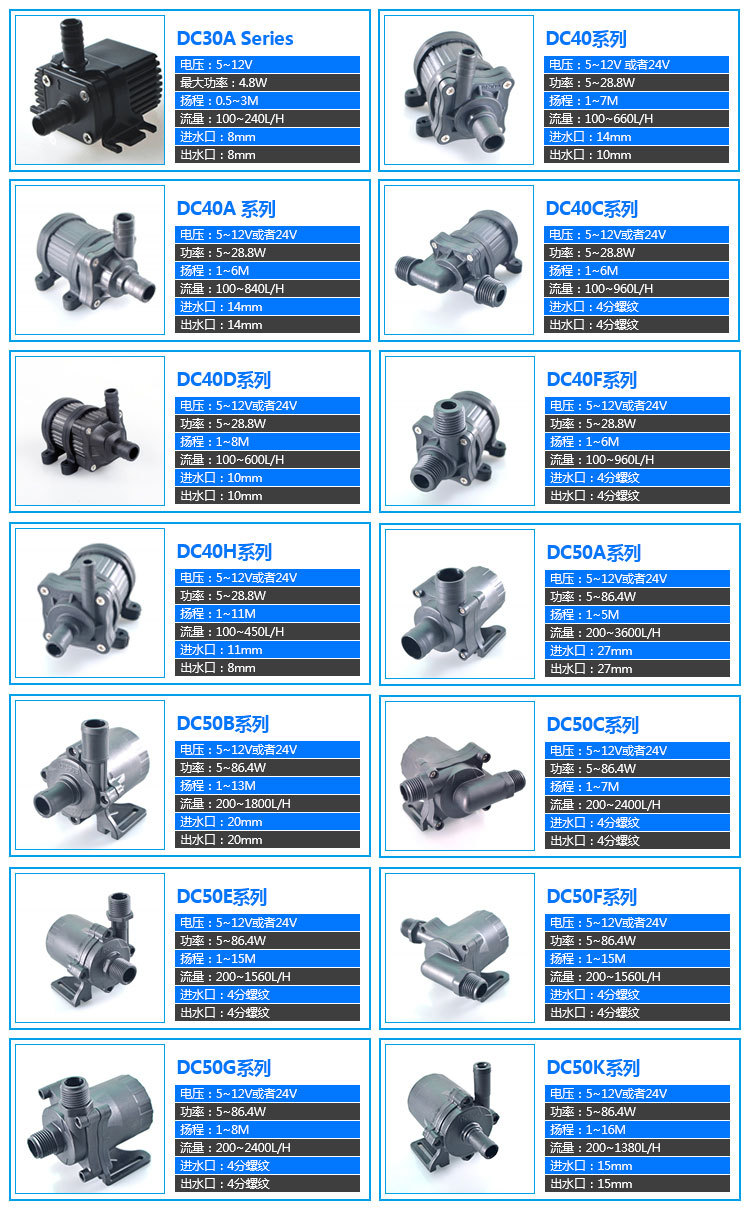

选型指南

型号	电压(DC)	电流范围	大扬程	大流量	进水口径	出水口径	调速	空转/卡死保护
DC30A	5~12V	0.1~0.35A	3m	4L/MIN	8mm	8mm	定做	选配
DC40	6~24V	0.15~1.2A	8m	11L/MIN	14mm	10mm	PWM/0~5V/手动	选配
DC40A	6~24V	0.15~1.2A	6m	14L/MIN	14mm	14mm	PWM/0~5V/手动	选配
DC40C	6~24V	0.15~1.2A	6m	15L/MIN	4分螺纹	4分螺纹	PWM/0~5V/手动	选配
DC40D	6~24V	0.15~1.2A	8m	10L/MIN	10mm	10mm	PWM/0~5V/手动	选配
DC40F	6~24V	0.15~1.2A	6m	16L/MIN	4分螺纹	4分螺纹	PWM/0~5V/手动	选配
DC40H	6~24V	0.15~1.2A	11m	7.5L/MIN	11mm	8mm	PWM/0~5V/手动	选配
DC50	6~24V	0.15~3.8A	7m	44L/MIN	22mm	22mm	PWM/0~5V/手动	选配
DC50A	6~24V	0.15~3.8A	5m	60L/MIN	27mm	27mm	PWM/0~5V/手动	选配
DC50B	6~24V	0.15~3.8A	13m	30L/MIN	20mm	20mm	PWM/0~5V/手动	选配
DC50C	6~24V	0.15~3.8A	8m	42L/MIN	4分螺纹	4分螺纹	PWM/0~5V/手动	选配
DC50D	6~24V	0.15~3.8A	8m	42L/MIN	20mm	20mm	PWM/0~5V/手动	选配
DC50E	6~24V	0.15~3.8A	15m	25L/MIN	4分螺纹	4分螺纹	PWM/0~5V/手动	选配
DC50F	6~24V	0.15~3.8A	15m	25L/MIN	4分螺纹	4分螺纹	PWM/0~5V/手动	选配
DC50G	6~24V	0.15~3.8A	8m	40L/MIN	4分螺纹	4分螺纹	PWM/0~5V/手动	选配
DC50K	6~24V	0.15~3.8A	16m	23L/MIN	14mm	14mm	PWM/0~5V/手动	选配
DC50W	24V	1~3.8A	造浪	28000L/H	潜水	58mm	变频调速控制	选配
DC50Q	24V	1~3.8A	5m	5000 L/H	1寸螺纹	1寸螺纹	变频调速控制	选配
DC60Q	24V	1~5A	5m	12000L/H	1.2寸螺纹	1.2寸螺纹	变频调速控制	选配
备注： 1、扬程流量范围内的都可以定制。 2、进出水口尺寸，连接方式可开模定制。 3、调速方式可以定制，可定制控制系统，也可根据系统定制水泵。 4、工作温度常规60度以内，可以定做100度的，详情请查看相关系列具体信息。 5、可定做食品水泵。 6、可定做静音水泵。详细型号及参数请查询中科世纪：http://www.smalldcpump.com
