序号

类别

规格

1

泵体尺寸及重量

109mmx91mmx71.5mm;480g

2

水泵出水口外径

20mm螺纹（1/2英寸螺纹）

3

水泵进水口外径

20mm螺纹（1/2英寸螺纹）

4

驱动方式

无刷直流磁力隔离（三相无传感器程序驱动）

5

水泵壳体材料

PA66+30%GF (可更换)

6

使用方式

可长时间连续运转

7

使用介质

水，油，以及其他酸碱溶液

8

大工作温度

60℃【两相/T系列】或者100℃【三相/S或A系列】

9

功耗

2.5W~45.6W【两相】；2.5W~86.4W【三相】

10

额定电压

12Vdc或24Vdc

11

使用电压

5Vdc ~ 14Vdc（ 大）或5Vdc ~ 26Vdc（ 大）

12

大负载电流

2.0A【两相】or 3.8A【三相】

13

大流量

18L/MIN【两相】;26L/MIN【三相】

14

大静态扬程

8M【两相】;15M【三相】

15

噪音

<40dB （1M距离）

16

防水等

IP68(可潜水安装)

17

寿命

大于30000小时

18

供电方式

太阳能板，蓄电池，适配器，电源模块

19

保护功能（选配）

可选配缺水保护、空转保护、堵转保护、卡死保护

20

调速功能（调功率）（选配）

可选配PWM调速，0~5V模拟信号调速，电位器调速

21

速度反馈（选配）

脉冲信号， 水泵的实际转速为脉冲信号频率的30倍

22

水泵特点

1、体积小，效率高，寿命长，噪音低；

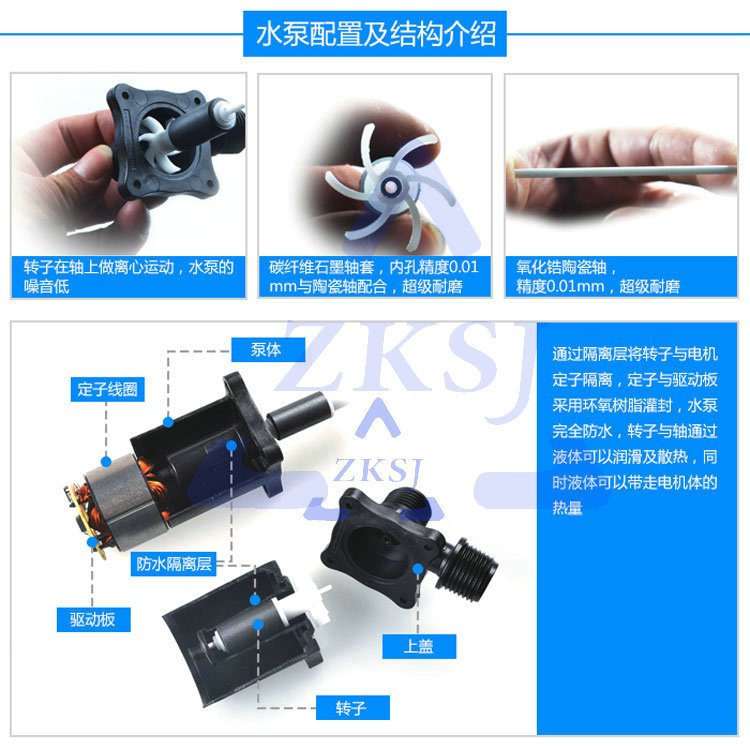

2、陶瓷轴芯，碳纤维石墨轴套超 耐磨；

3、死亡率低于0.5%

4、无碳刷无磨损，采用电子换向，三相直流水泵采用智能程序驱  动，软启动无冲击，自带保护功能；

5、软启动可直接连接太阳能板供电；

6、采用耐高温材料，三相水泵可浸泡100度开水长期运转；

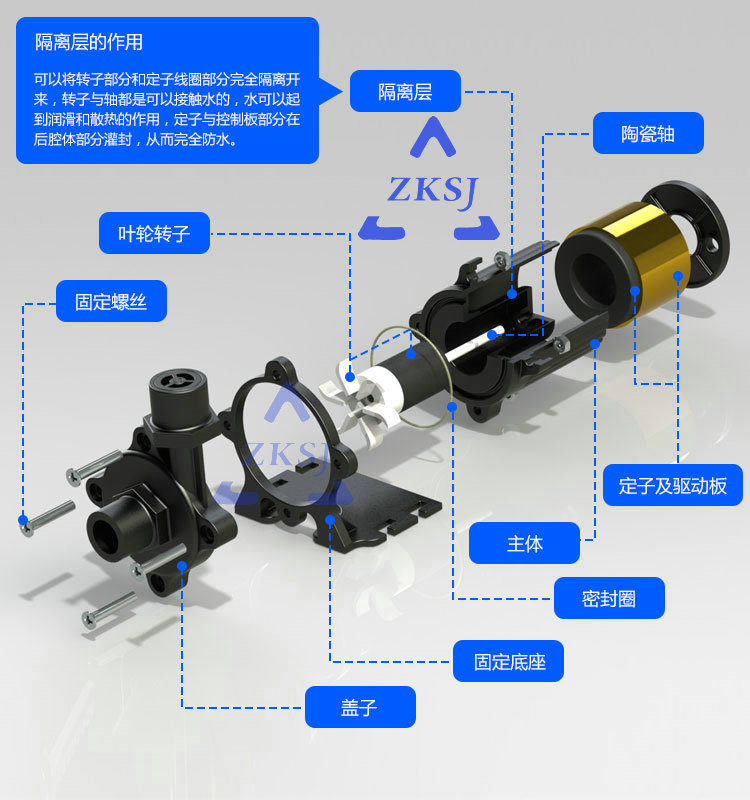

7、水电隔离，环氧树脂灌封，完全防水，防漏电；

型号

电压

大负载电流

大扬程

大流量

大功耗

V (dc)

A

m

L/H

W

DC50F-1250T

12

2.0

5.0

900

24

DC50F-1250S

DC50F-1250A

 DC50F-12110S

12

4.5

11

1320

54

 DC50F-12110A

DC50F-2480T

24

2.0

8.0

1080

48

DC50F-2480S

DC50F-2480A

DC50F-24150S

24

3.60

15

1560

86.4

DC50F-24150A

选型注意事项

• 选型时务必给出使用环境：例如连续工作时间、水温、介质等，水泵功率超过 定的功率就不适合长期在60度或者100度以上水温连续工作，务必与技术员沟通以便选择 合适的水泵！
• 上述电流为水泵的开口电流即当水泵直接放入水中不接任何系统时的电流，也为水泵 大电流，当水泵接上系统之后水泵的工作电流会降低到 大负载电流的70%-85%。

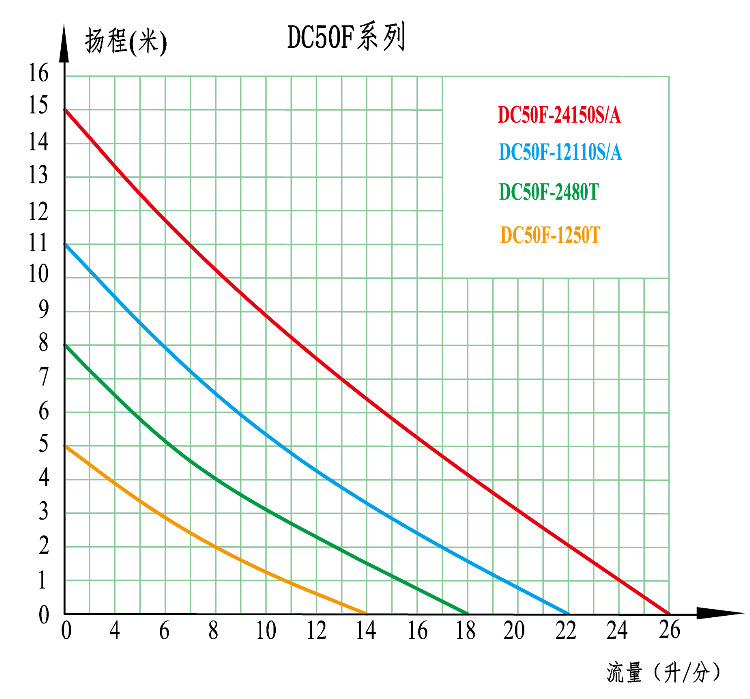

• 水泵的扬程为 大送水高度，即到达 大扬程点的流量为零。
• 水泵的流量为水平流量，即水平抽水的流量。

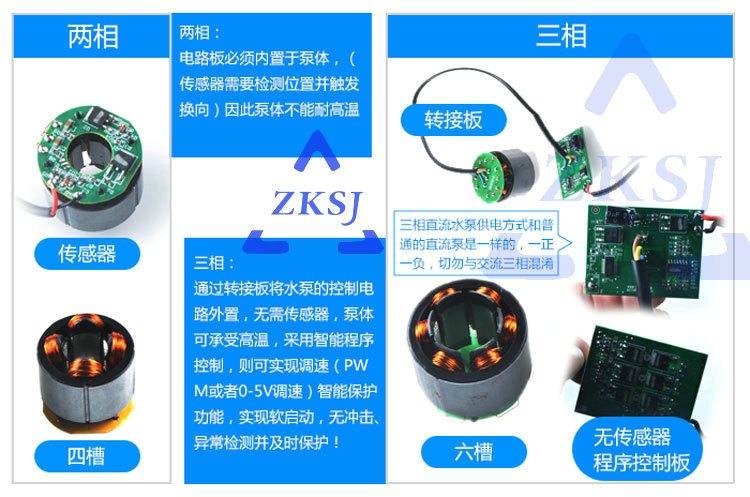

两相（T系列）

 传感器驱动，电路板必须内置，无法通过智能方式调速启动有冲击

三相（S/A系列）

直流三相指的是无传感器智能驱动，电路板可外置（泵体可以耐高温）。

可调速（PWM、0~5V模拟信号、电位器调速）【选配】

堵转及反接保护，过压过流保护，过温保护

软启动,启动电流低，无冲击，特别适用于太阳能板直接供电
