DC50A系列
外观图
参数规格
|
序号 |
类别 |
规格 |
|
1 |
泵体尺寸及重量 |
115.9mmx95.5mmx69.3mm;480g |
|
2 |
水泵出水口外径 |
27mm |
|
3 |
水泵进水口外径 |
27mm |
|
4 |
驱动方式 |
无刷直流磁力隔离（三相无传感器程序驱动） |
|
5 |
水泵壳体材料 |
PA66+30%GF (可更换) |
|
6 |
使用方式 |
可长时间连续运转 |
|
7 |
使用介质 |
水，油，以及其他酸碱溶液 |
|
8 |
大工作温度 |
60℃【两相/T系列】或者100℃【三相/S或A系列】 |
|
9 |
功耗 |
2.5W~45.6W【两相】；2.5W~86.4W【三相】 |
|
10 |
额定电压 |
12Vdc或24Vdc |
|
11 |
使用电压 |
5Vdc ~ 14Vdc（ 大）或5Vdc ~ 26Vdc（ 大） |
|
12 |
大负载电流 |
2.0A【两相】or 3.8A【三相】 |
|
13 |
大流量 |
42L/MIN【两相】;60L/MIN【三相】 |
|
14 |
大静态扬程 |
3.5M【两相】;5M【三相】 |
|
15 |
噪音 |
<40dB （1M距离） |
|
16 |
防水等 |
IP68(可潜水安装) |
|
17 |
寿命 |
大于30000小时 |
|
18 |
供电方式 |
太阳能板，蓄电池，适配器，电源模块 |
|
19 |
保护功能（选配） |
可选配缺水保护、空转保护、堵转保护、卡死保护 |
|
20 |
调速功能（调功率）（选配） |
可选配PWM调速，0~5V模拟信号调速，电位器调速 |
|
21 |
速度反馈（选配） |
脉冲信号， 水泵的实际转速为脉冲信号频率的30倍 |
|
22 |
水泵特点 |
1、体积小，效率高，寿命长，噪音低； 2、陶瓷轴芯，碳纤维石墨轴套超 耐磨； 3、死亡率低于0.5% 4、无碳刷无磨损，采用电子换向，三相直流水泵采用智能程序驱 动，软启动无冲击，自带保护功能； 5、软启动可直接连接太阳能板供电； 6、采用耐高温材料，三相水泵可浸泡100度开水长期运转； 7、水电隔离，环氧树脂灌封，完全防水，防漏电； |

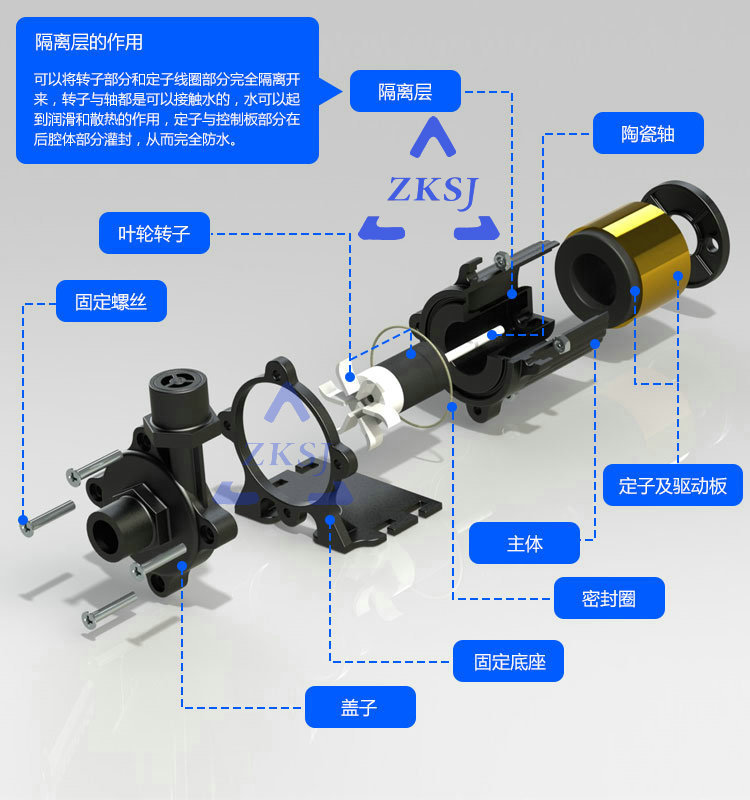

水泵内部结构特点
参数表(仅供参考，水泵24V扬程调制范围3~5M，12V扬程,范围2-3.5M)
|
型号 |
电压 |
大负载电流 |
大扬程 |
大流量 |
大功耗 |
|
V (dc) |
A |
m |
L/H |
W |
|
|
DC50A-1225T |
12 |
2.0 |
2.50 |
2000 |
24 |
|
DC50A-1225S |
|||||
|
DC50A-1225A |
|||||
|
DC50A-1235S |
12 |
3.80 |
3.50 |
3000 |
45.6 |
|
DC50A-1235A |
|||||
|
DC50A-2435T |
24 |
2.0 |
3.50 |
3000 |
48 |
|
DC50A-2435S |
|||||
|
DC50A-2435A |
|||||
|
DC50A-2450S |
24 |
3.60 |
5.00 |
3600 |
86.4 |
|
DC50A-2450A |
|||||
|
选型注意事项 |
|
||||

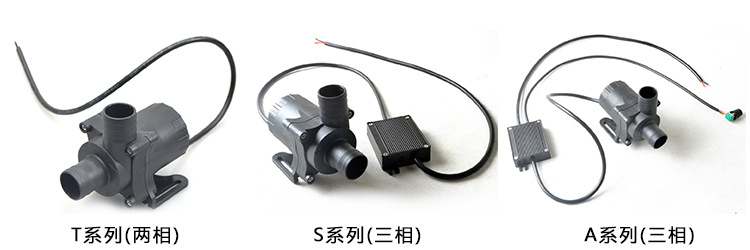

两相直流水泵与三相直流水泵（无传感器智能）的区别
|
两相（T系列） |
传感器驱动，电路板必须内置，无法通过智能方式调速启动有冲击 |
|
三相（S/A系列） |
直流三相指的是无传感器智能驱动，电路板可外置（泵体可以耐高温） 可调速（PWM、0~5V模拟信号、电位器调速）【选配】 堵转及反接保护，过压过流保护，过温保护 软启动,启动电流低，无冲击，特别适用于太阳能板直接供电 |

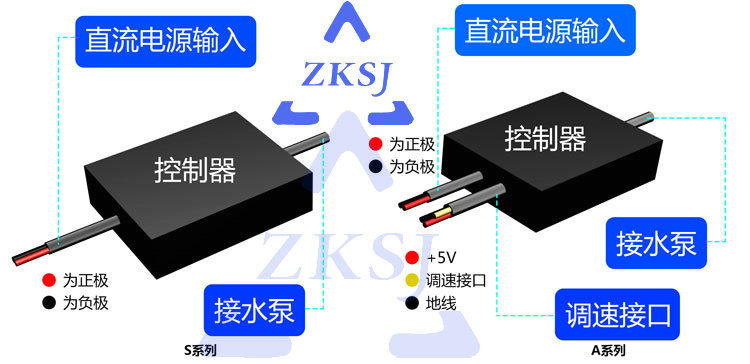

三相直流水泵接线图解
位器调速接线方法：（非调速水泵没有引出调速信号线）
调速接口中的红线为正5V，黄色线为调速信号线，黑线为地线，红色和黑色线分别接电位器的两端，黄线接电位器的中间，
这样旋动电位器可使黄线的电压在0-5V之间滑动，从而采用电位器实现了0 -5V之间的调速。切勿将红线和黑线碰到 起，这样
容易导致电路板烧坏，电位器调速和VR(0-5V)调速是 样的，如果采用VR调速则只需要将电位器取下，按照VR调速方法接线即可。
PWM或者模拟信号VR（0-5V）调速的接线方法：
PWM(50-800HZ信号幅值为5v)或者模拟信号（0-5V）调速只需要将调速接口中的黄色线接到外界控制系统的调速信号
发生端口（PWM或者0-5V），黑线接到系统地线，红线悬空即可。

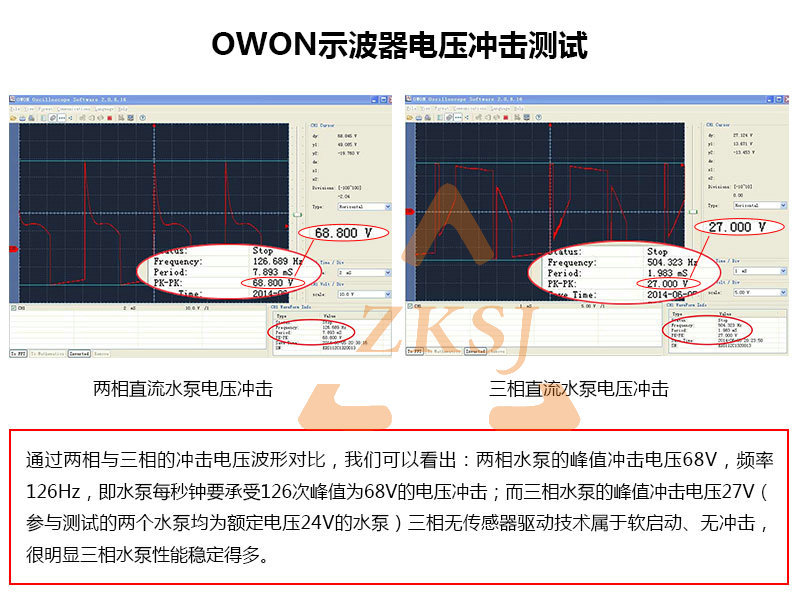

流量-扬程曲线图

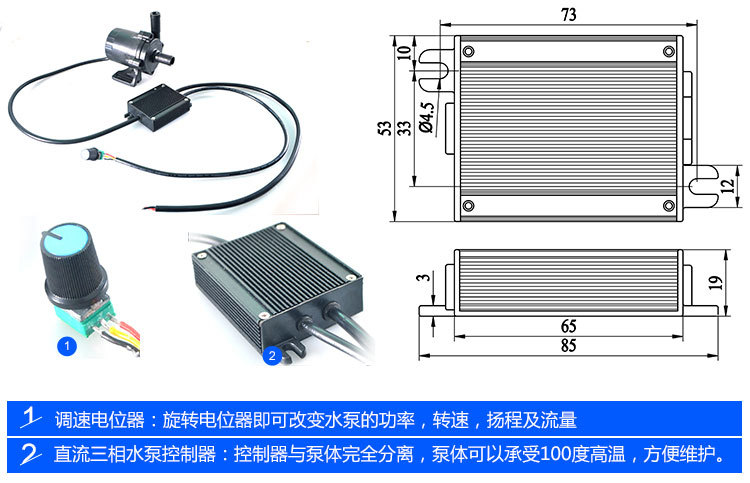

尺寸图

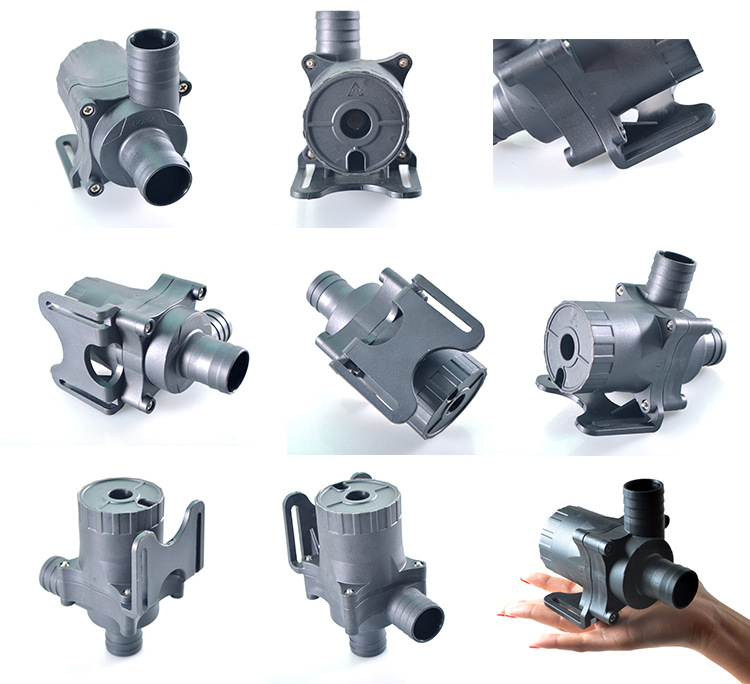

产品细节图
应用范围
电动汽车散热系统，自动化设备水循环，水制冷等电器,饮水机，卫浴产品，碎纸机，无土栽培，水暖床垫，空调抽水，水族鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，医疗器械，制药系统，化工，循环系统，冷却散热系统，制冷系统，水冷空调，水冷风扇，移动洗澡机，太阳能喷泉，太阳能循环系统，家庭增压系统，别墅供水系统，小型灌溉系统,水处理系统，小型供水系统，汽车循环系统，汽车加热系统，机床，家用电器，厨房电器,卫浴产品，热水循环系统
产口检验
产品爆炸图
选型指南
|
型号 |
电压(DC) |
电流范围 |
大扬程 |
大流量 |
进水口径 |
出水口径 |
调速 |
空转/卡死保护 |
|
DC30A |
5~12V |
0.1~0.35A |
3m |
4L/MIN |
8mm |
8mm |
定做 |
选配 |
|
DC40 |
6~24V |
0.15~1.2A |
8m |
11L/MIN |
14mm |
10mm |
PWM/0~5V/手动 |
选配 |
|
DC40A |
6~24V |
0.15~1.2A |
6m |
14L/MIN |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
|
DC40C |
6~24V |
0.15~1.2A |
6m |
15L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC40D |
6~24V |
0.15~1.2A |
8m |
10L/MIN |
10mm |
10mm |
PWM/0~5V/手动 |
选配 |
|
DC40F |
6~24V |
0.15~1.2A |
6m |
16L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC40H |
6~24V |
0.15~1.2A |
11m |
7.5L/MIN |
11mm |
8mm |
PWM/0~5V/手动 |
选配 |
|
DC50 |
6~24V |
0.15~3.8A |
7m |
44L/MIN |
22mm |
22mm |
PWM/0~5V/手动 |
选配 |
|
DC50A |
6~24V |
0.15~3.8A |
5m |
60L/MIN |
27mm |
27mm |
PWM/0~5V/手动 |
选配 |
|
DC50B |
6~24V |
0.15~3.8A |
13m |
30L/MIN |
20mm |
20mm |
PWM/0~5V/手动 |
选配 |
|
DC50C |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50D |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
20mm |
20mm |
PWM/0~5V/手动 |
选配 |
|
DC50E |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50F |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50G |
6~24V |
0.15~3.8A |
8m |
40L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50K |
6~24V |
0.15~3.8A |
16m |
23L/MIN |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
|
DC50W |
24V |
1~3.8A |
造浪 |
28000L/H |
潜水 |
58mm |
变频调速控制 |
选配 |
|
DC50Q |
24V |
1~3.8A |
5m |
5000 L/H |
1寸螺纹 |
1寸螺纹 |
变频调速控制 |
选配 |
|
DC60Q |
24V |
1~5A |
5m |
12000L/H |
1.2寸螺纹 |
1.2寸螺纹 |
变频调速控制 |
选配 |
|
备注： 1、扬程流量范围内的都可以定制。 2、进出水口尺寸，连接方式可开模定制。 3、调速方式可以定制，可定制控制系统，也可根据系统定制水泵。 4、工作温度常规60度以内，可以定做100度的，详情请查看相关系列具体信息。 5、可定做食品 水泵。 6、可定做静音水泵。 详细型号及参数请查询中科世纪：http://www.smalldcpump.com |
||||||||

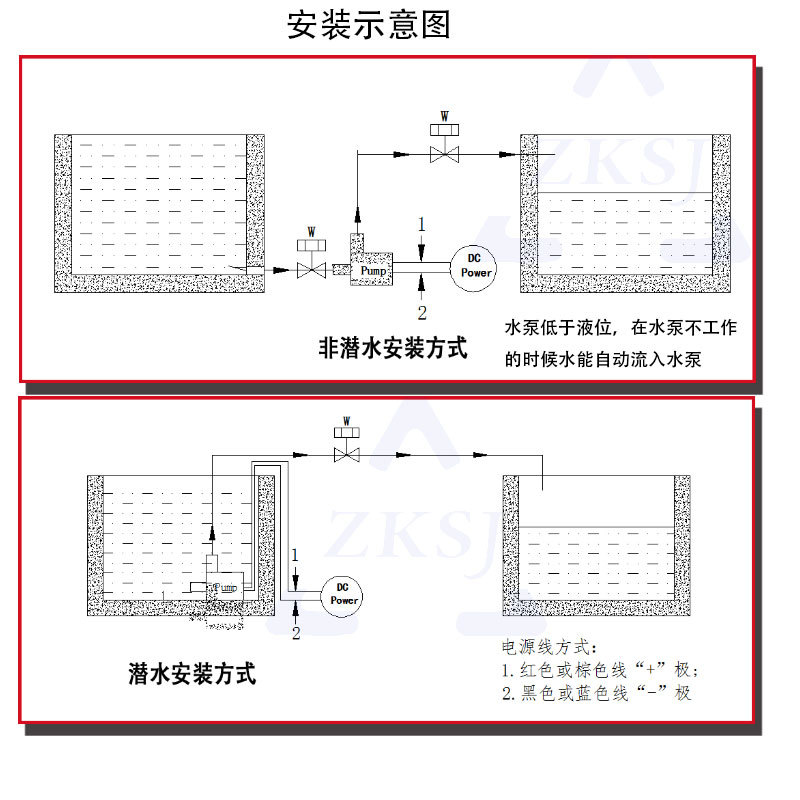

安装方式
