DC30A系列
外观图
参数规格
|
序号 |
类别 |
规格 |
|
1 |
泵体尺寸及重量 |
51mmx34mmx42.7mm; 50g |
|
2 |
水泵出水口外径 |
8mm |
|
3 |
水泵进水口外径 |
8mm |
|
4 |
驱动方式 |
无刷，磁力隔离 |
|
5 |
水泵壳体材料 |
ABS,PES/SPS/PPS/PA66+30%GF (可选配) |
|
6 |
使用方式 |
连续使用 |
|
7 |
使用介质 |
水，油，以及其他酸碱溶液 |
|
8 |
大工作温度 |
60℃ |
|
9 |
功耗 |
0.55-4.2W |
|
10 |
额定电压 |
12Vdc |
|
11 |
使用电压 |
5Vdc ~ 12Vdc |
|
12 |
大负载电流 |
0.35A |
|
13 |
大流量 |
4L/MIN |
|
14 |
大静态扬程 |
3M |
|
15 |
噪音 |
<40dB |
|
16 |
防水等 |
IP68(可潜水安装) |
|
17 |
寿命 |
大于30000小时 |
|
18 |
供电方式 |
太阳能板，蓄电池，适配器，电源模块 |
|
19 |
保护功能 |
缺水保护、空转保护、堵转保护、卡死保护（选配） |
|
20 |
水泵特点 |
1、体积小，效率高，寿命长，噪音低； 2、死亡率低于0.5% 3、无碳刷无磨损，采用电子换向， 4、水电隔离，环氧树脂灌封，完全防水，防漏电； |
参数表(仅供参考，水泵12V扬程调制范围1-3M)
|
型号 |
电压 |
大负载电流 |
大流量 |
大扬程 |
功耗 |
|
V |
A |
L/H |
M |
w |
|
|
DC30A-0406 |
4.5 |
0.10 |
100 |
0.6 |
0.45 |
|
DC30A-0507 |
5 |
0.11 |
110 |
0.7 |
0.55 |
|
DC30A-0609 |
6 |
0.11 |
120 |
0.9 |
0.66 |
|
DC30A-0712 |
7 |
0.13 |
160 |
1.2 |
0.91 |
|
DC30A-0913 |
9 |
0.14 |
170 |
1.3 |
1.26 |
|
DC30A-1215 |
12 |
0.18 |
200 |
1.5 |
2.16 |
|
DC30A-1219 |
12 |
0.22 |
210 |
1.9 |
2.64 |
|
DC30A-1223 |
12 |
0.23 |
220 |
2.3 |
2.76 |
|
DC30A-1225 |
12 |
0.26 |
230 |
2.5 |
3.12 |
|
DC30A-1227 |
12 |
0.29 |
235 |
2.7 |
3.48 |
|
DC30A-1230 |
12 |
0.35 |
240 |
3.0 |
4.20 |
|
备注 |
|
||||

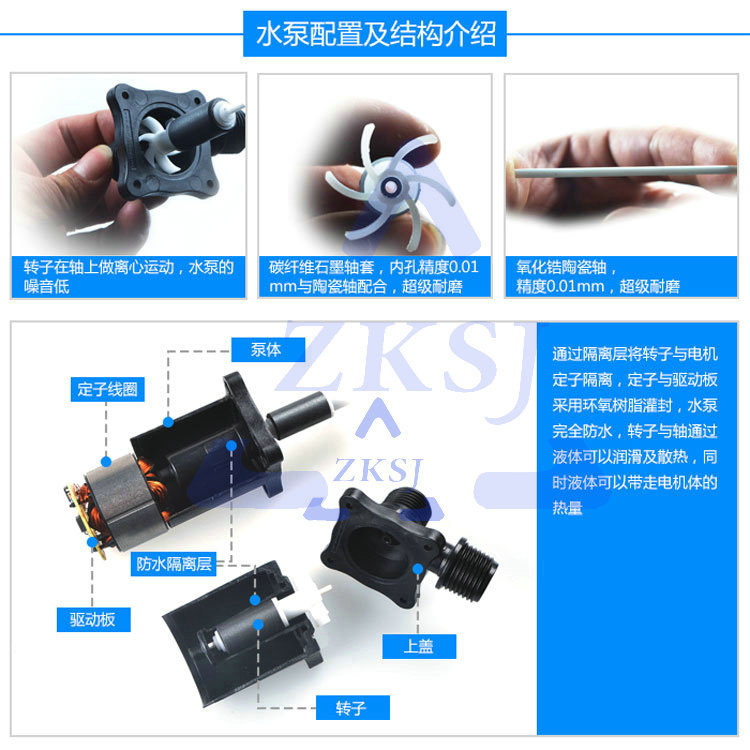

产品内部结构特点

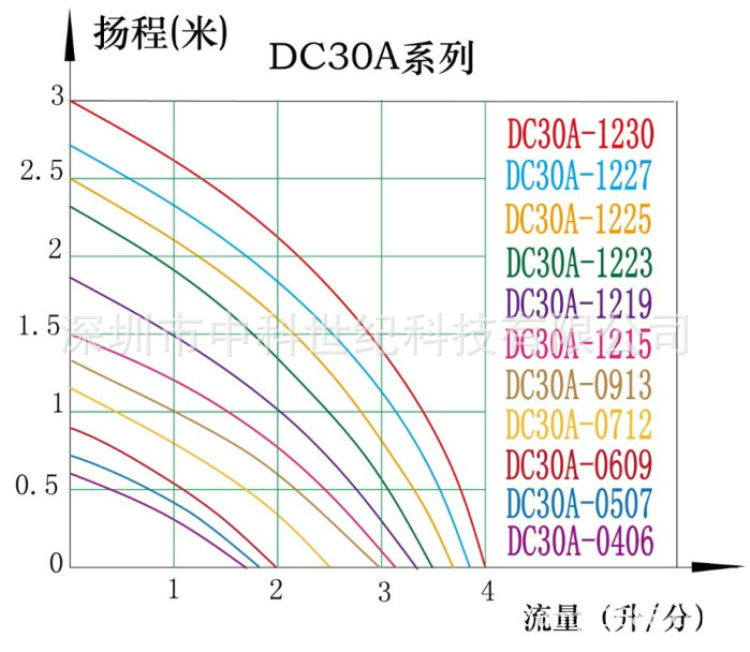

流量-扬程曲线图

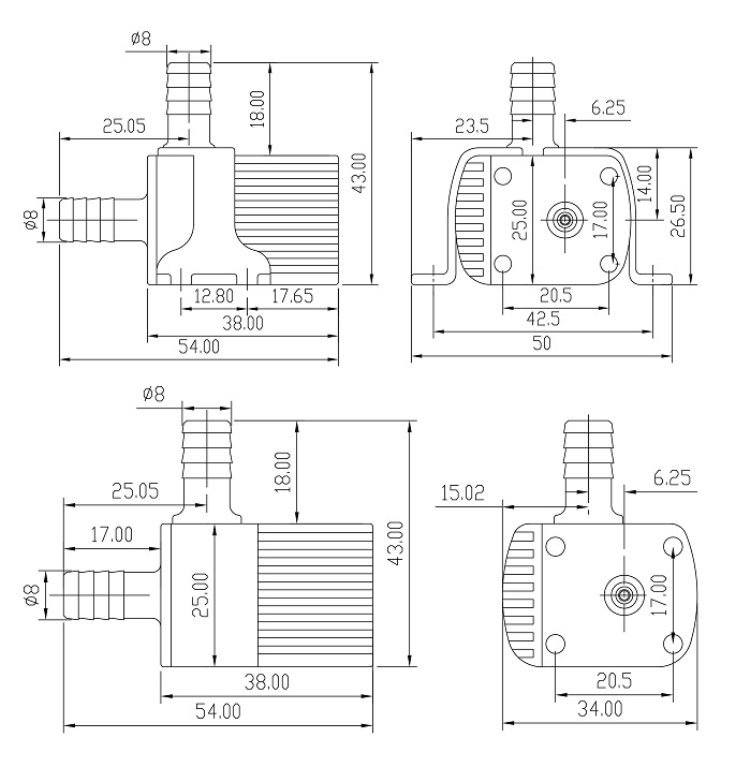

泵体尺寸及安装支架尺寸图

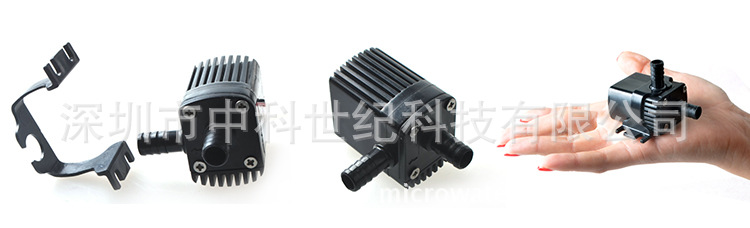

产品细节图
应用范围：电动汽车散热系统，自动化设备水循环，水制冷等电器,饮水机，卫浴产品，碎纸机，无土栽培，水暖床垫，
空调抽水，水族鱼缸，桌面工艺品，足浴盆，水暖床垫，热水器，电脑水冷，水冷风扇，医疗器械，制药系统，化工，循环系统，
冷却散热系统，制冷系统，水冷空调，水冷风扇，移动洗澡机，太阳能喷泉，太阳能循环系统，家庭增压系统，别墅供水系统，
小型灌溉系统,水处理系统，小型供水系统，汽车循环系统，汽车加热系统，机床，家用电器，厨房电器,卫浴产品，热水循环系统。
产品检验

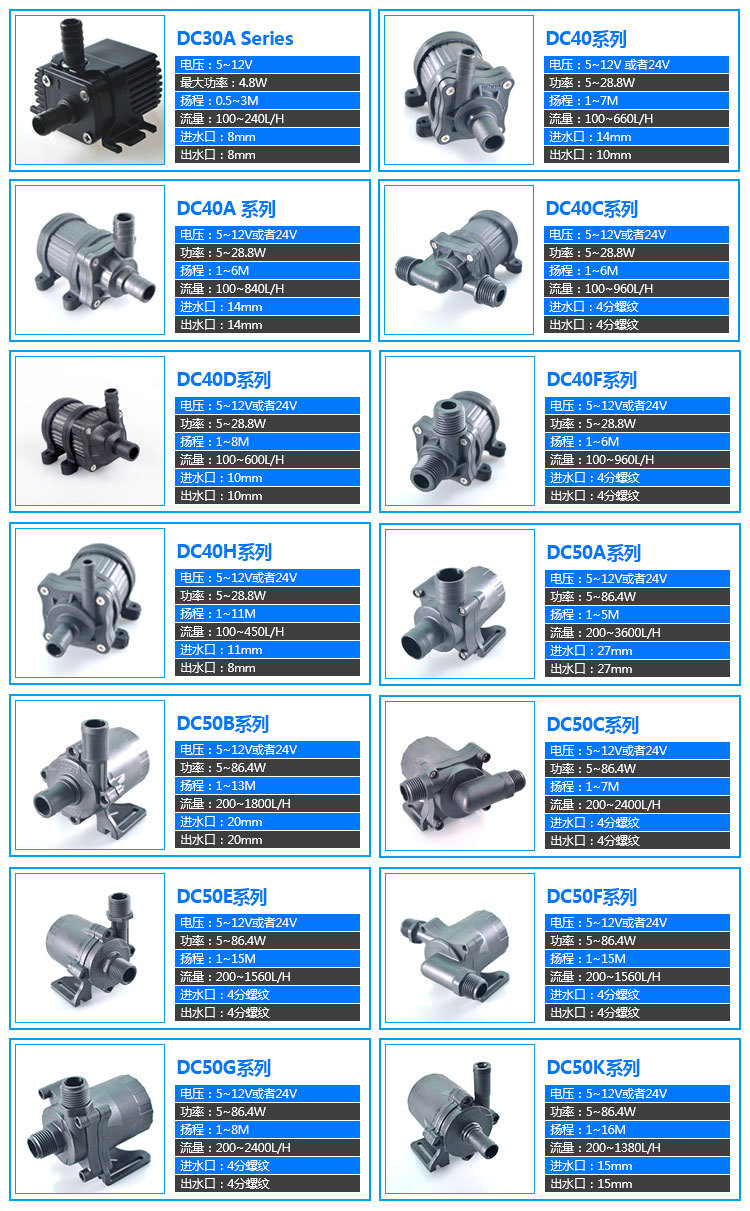

选型指南
|
型号 |
电压(DC) |
电流范围 |
大扬程 |
大流量 |
进水口径 |
出水口径 |
调速 |
空转/卡死保护 |
|
DC30A |
5~12V |
0.1~0.35A |
3m |
4L/MIN |
8mm |
8mm |
定做 |
选配 |
|
DC40 |
6~24V |
0.15~1.2A |
8m |
11L/MIN |
14mm |
10mm |
PWM/0~5V/手动 |
选配 |
|
DC40A |
6~24V |
0.15~1.2A |
6m |
14L/MIN |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
|
DC40C |
6~24V |
0.15~1.2A |
6m |
15L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC40D |
6~24V |
0.15~1.2A |
8m |
10L/MIN |
10mm |
10mm |
PWM/0~5V/手动 |
选配 |
|
DC40F |
6~24V |
0.15~1.2A |
6m |
16L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC40H |
6~24V |
0.15~1.2A |
11m |
7.5L/MIN |
11mm |
8mm |
PWM/0~5V/手动 |
选配 |
|
DC50 |
6~24V |
0.15~3.8A |
7m |
44L/MIN |
22mm |
22mm |
PWM/0~5V/手动 |
选配 |
|
DC50A |
6~24V |
0.15~3.8A |
5m |
60L/MIN |
27mm |
27mm |
PWM/0~5V/手动 |
选配 |
|
DC50B |
6~24V |
0.15~3.8A |
13m |
30L/MIN |
20mm |
20mm |
PWM/0~5V/手动 |
选配 |
|
DC50C |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50D |
6~24V |
0.15~3.8A |
8m |
42L/MIN |
20mm |
20mm |
PWM/0~5V/手动 |
选配 |
|
DC50E |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50F |
6~24V |
0.15~3.8A |
15m |
25L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50G |
6~24V |
0.15~3.8A |
8m |
40L/MIN |
4分螺纹 |
4分螺纹 |
PWM/0~5V/手动 |
选配 |
|
DC50K |
6~24V |
0.15~3.8A |
16m |
23L/MIN |
14mm |
14mm |
PWM/0~5V/手动 |
选配 |
|
DC50W |
24V |
1~3.8A |
造浪 |
28000L/H |
潜水 |
58mm |
变频调速控制 |
选配 |
|
DC50Q |
24V |
1~3.8A |
5m |
5000 L/H |
1寸螺纹 |
1寸螺纹 |
变频调速控制 |
选配 |
|
DC60Q |
24V |
1~5A |
5m |
12000L/H |
1.2寸螺纹 |
1.2寸螺纹 |
变频调速控制 |
选配 |
|
备注： 1、扬程流量范围内的都可以定制。 2、进出水口尺寸，连接方式可开模定制。 3、调速方式可以定制，可定制控制系统，也可根据系统定制水泵。 4、工作温度常规60度以内，可以定做100度的，详情请查看相关系列具体信息。 5、可定做食品 水泵。 6、可定做静音水泵。 详细型号及参数请查询中科世纪：http://www.smalldcpump.com |
||||||||
